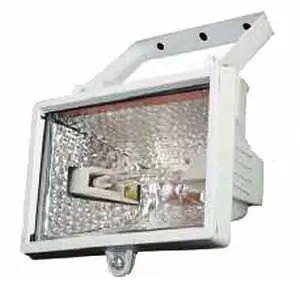

Рис. 8.47. Прожектор с линейной галогенной лампой

Лампы накаливания используются достаточно редко, поскольку они неэкономичны. Люминесцентные не используются вовсе, поскольку они не работают при температурах ниже –15 °C.

Светодиодные прожектора, пока не открыт способ делать их дешевыми, почти не используются. Очень жаль, поскольку они дают яркий свет при минимальных затратах энергии.

Весьма экономичными являются лампы типа ДРЛ и ДНАТ. Единственный их недостаток — долгое время включения (до нескольких минут), особенно при низких температурах.

Уличные светильники типа «кобра»

Названы так по характерной форме отражателя (рис. 8.48). Есть светильники со стеклом и без. Устанавливаются на столбах или стенах зданий. В отличие от прожекторов не имеют поворотного рефлектора. В светильник встроен электронный балласт для запуска металлогалогенных ламп.

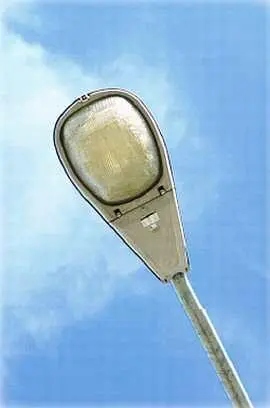

Рис. 8.48. Светильник «кобра» с защитным стеклом и решеткой

Фонари

По большей части это светильники декоративного вида, устанавливаемые на опорных столбах (рис. 8.49 и 8.50). Дают рассеянный свет.

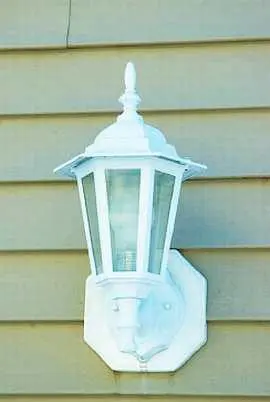

Рис. 8.49. Уличный фонарь с настенным креплением

Рис. 8.50. Декоративный садовый фонарь

Кроме обычных выключателей на улице часто устанавливают датчики включения, реагирующие на движение, с фото элементом или таймером (рис. 8.51 и 8.52). Они устанавливаются по такому же принципу, что и обычные выключатели.

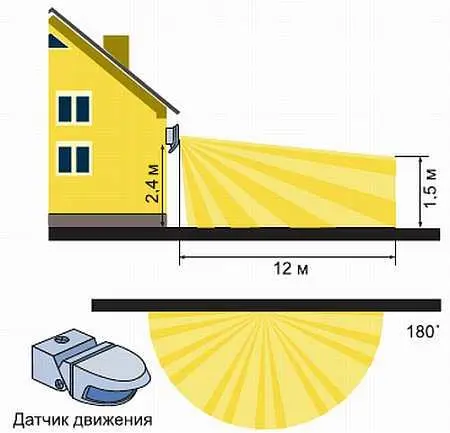

Рис. 8.51. Радиус действия датчика движения

Кроме вышеупомянутых светильников используют великое множество других видов, которые могут встраиваться в стены домов, каменные дорожки, развешиваться в виде гирлянд и т. д. (рис. 8.52).

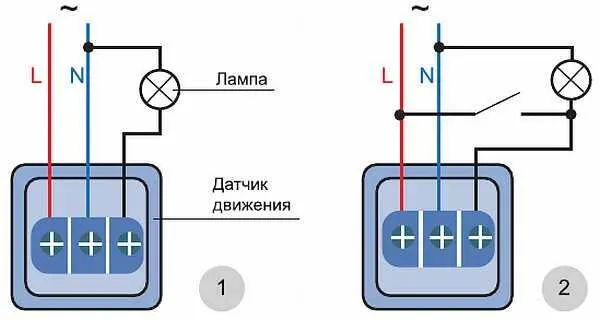

Рис. 8.52. На фрагменте 1 показана схема подключения датчика движения без дублирующего выключателя. На фрагменте 2 в схему добавлен обычный выключатель. Делается это для того, чтобы при необходимости свет был включен, даже если рядом никого нет. Достаточно щелкнуть выключателем — и свет будет гореть. Если выключатель разомкнуть, то датчик снова начнет включать и выключать свет, реагируя лишь на движение

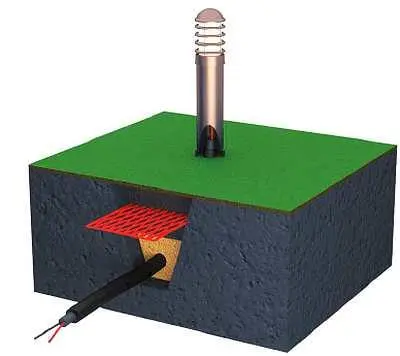

Рис. 8.53. Уличный фонарь с подземным подводом кабеля

При помощи различного вида светильников, источников света и элементов декоративной отделки можно создавать удивительные вещи (рис. 8.54 и 8.55). Это не требует дорогостоящего оборудования. Необходимо лишь хорошо знать характеристики источников света и иметь развитую фантазию вкупе с навыками отделочных работ.

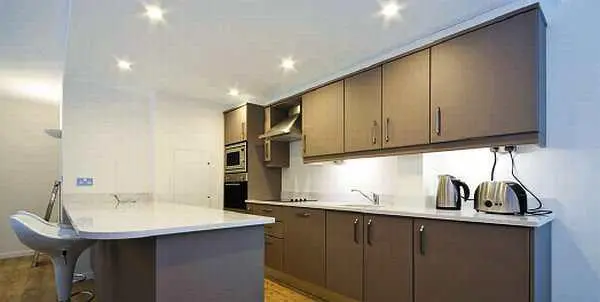

Рис. 8.54. Создание зон освещения при помощи встроенных в гипсокартонный потолок светильников с галогенными лампами: видны зоны освещения кухонных шкафов и стойки

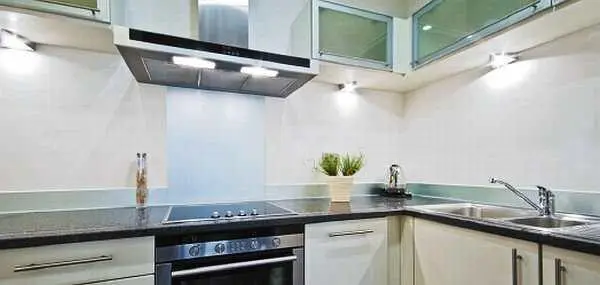

Рис. 8.55. Пример создания зон освещения при помощи компактных светильников

Для того чтобы дать представление, что можно создать при помощи светотехники, приведем несколько примеров.

«Звездное небо»

Это очень красивая и необычная дизайнерская находка (рис. 8.56).

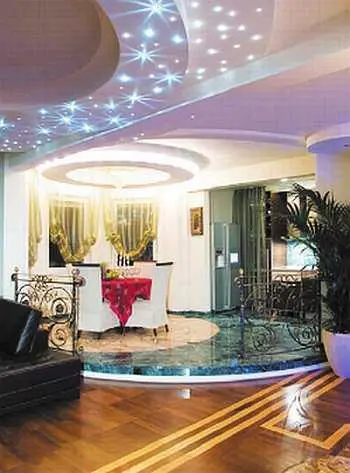

Рис. 8.56. «Звездное небо» на гипсокартонном потолке

При помощи относительно недорогого оборудования можно устроить своеобразный планетарий прямо на потолке любой комнаты (рис. 8.57).

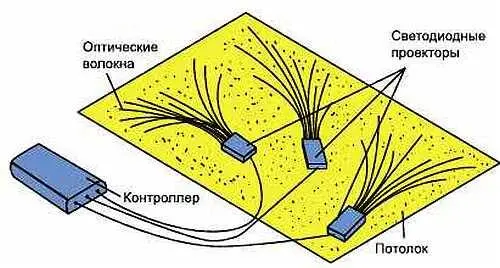

Рис. 8.57. Монтаж оптических волокон на гипсокартонном потолке

Правда, потолок при этом должен быть подвесным, на металлическом или деревянном каркасе, с зазором между черновой поверхностью и покрытием не меньше 5 см. Материал листов потолка — гипсокартон или МДФ. В потолке по шаблону из бумаги просверливаются отверстия, примерно 1,5–2 мм в диаметре. Чтобы создать рисунок созвездий, придется вооружиться картой звездного неба и тщательно перенести точки звезд на потолок. Оборудование, при помощи которого создается свечение точек, можно приобрести в магазинах светотехники. Устройство состоит из пучка оптических волокон, присоединенных к светодиодному или галогенному проектору. У светодиодного проектора есть контроллер — прибор, управляющий свечением отдельных волокон. В галогенном проекторе имеется фильтр, меняющий цвет свечения концов волокон.

Монтаж потолка придется вести посекционно: сначала прикручивается один лист, с внутренней стороны в отверстия вставляются концы волокон, смазанные клеем, затем — следующий и т. д. Работа весьма кропотливая, и выполнять ее надо аккуратно.

Проектор и контроллер располагаются на потолке прямо на листах или крепятся к каркасу, весят они немного. Проектор подключается одним проводом к распаячной коробке и имеет выключатель, как обычный светильник. Если у проектора нет контроллера, то яркость отдельной точки-звезды определяется количеством волокон в одном отверстии. Если контроллер присутствует, то концы волокон располагаются по потолку равномерно, примерно по 50–70 на 1 м 2.

В зависимости от модели контроллер может не только проецировать неподвижные звезды, но и показывать целые представления — движение Галактики, падение метеоров и т. п. Единственное «но» — такая модель недешева. Галогенный проектор подобных эффектов не имеет, зато может заставить выполненный рисунок переливаться всеми цветами радуги. Потолок для придания сходства с ночным небом можно покрасить соответствующей краской. Это фантастическое зрелище, когда одним движением руки гасится общий свет и в темноте на потолке проступает звездный рисунок, который может двигаться.
