Рис. 8.26. Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей между собой

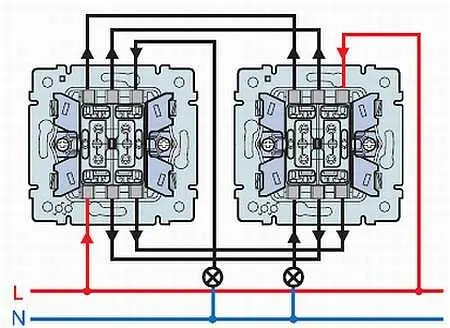

Рис. 8.27. Схема подключения двухклавишных проходных выключателей

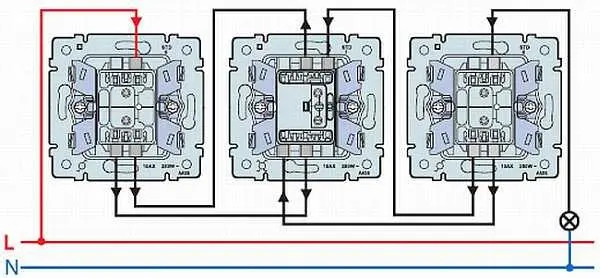

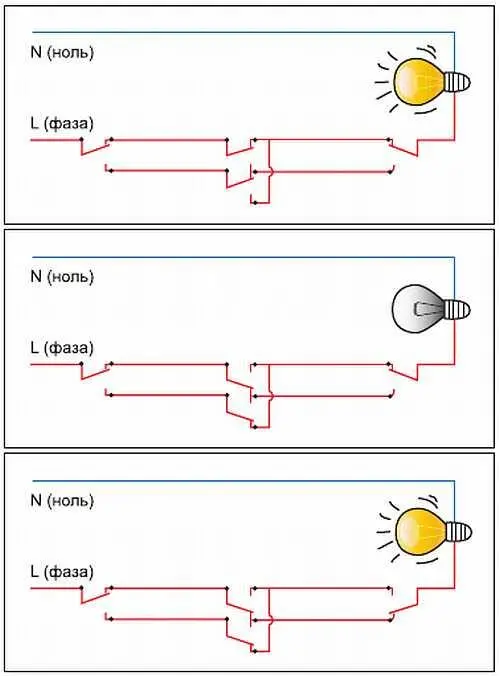

Рис. 8.28. Различные варианты схем для подключения 3 проходных выключателей

На рисунках хорошо видно, как управлять источником освещения при помощи проходных выключателей из 3 разных мест. На колодке специальными обозначениями показано, какой кон такт чему соответствует. Важно не перепутать порядок подключения при монтаже.

Монтаж светильников

После того как проводка смонтирована, а выключатели установлены, можно крепить светильник к поверхности. Для этого существует несколько способов.

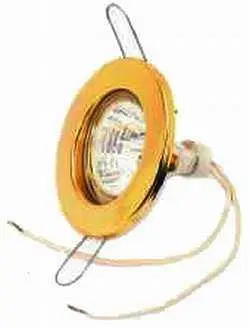

Встраиваемые точечные светильники крепятся проще всего — в гипсокартоне прорезается круглое отверстие при помощи коронки с изменяющимся диаметром режущего полотна, после чего светильник просто вставляется внутрь (рис. 8.29 и 8.30). При этом надо придерживать пальцами пружинные лапки, прижав их к корпусу светильника.

Рис. 8.29. При помощи точечных поворотных светильников можно изменять направление светового пучка: лампы повернуты на стену

Рис. 8.30. Светильники повернуты строго вниз

После того как светильник войдет на достаточную глубину, лапки прижмут его к месту (рис. 8.31).

Рис. 8.31. Встраиваемый потолочный светильник удерживается на месте при помощи пружинных лапок

Конечно, перед этим нужно присоединить провода к контактам. Точечные светильники Точечные светильники можно монтировать не только в потолке, но и в любых пустотелых конструкциях — перегородках, облицовке и объемных фигурах.

Точечный светильник очень легко вынуть из отверстия в потолке. Его ремонт, замена или смена лампочки не составят никакого труда. Главная проблема при смене светильника (допустим, не понравился цвет) — следить, чтобы провода не нырнули в отверстие. Достать их оттуда, не разбирая конструкцию, будет затруднительно (рис. 8.32).

Рис. 8.32. Замена точечного светильника

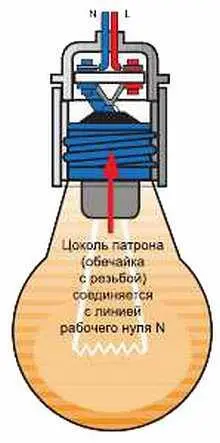

Фазовый провод крепится к самому дальнему контакту в патроне, то есть не на тот, который контактирует с резьбой, а на тот, который соприкасается с кончиком цоколя (рис. 8.33). Это безопаснее всего.

Рис. 8.33. Безопасное подсоединение фазовых проводов к контактам в патроне

Монтаж встраиваемого светильника на потолок «Армстронг» и вовсе не составляет никакого труда. Благодаря тому что ячейки каркаса имеют такие же размеры, как и сам светильник, его остается только вставить и подключить провода к контактам (рис. 8.34).

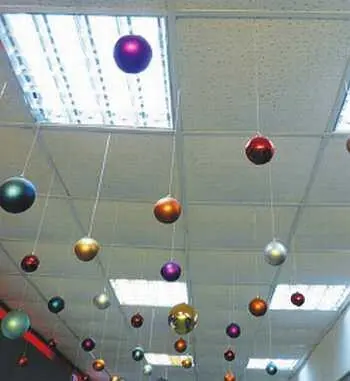

Рис. 8.34. Встраиваемые светильники на потолок «Армстронг» — один из самых быстрых и удобных способов монтажа освещения

Обычная люстра крепится 2 способами: вешается на крючок или прикручивается дюбель-гвоздями либо шурупами (рис. 8.35).

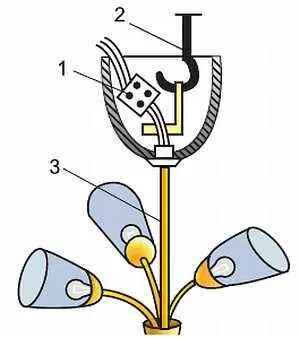

Рис. 8.35. Люстра:

1— клеммная колодка; 2— потолочный крюк; 3— штанга крепления

Для этого на пластине, которая находится внутри декоративной чаши, закрывающей место соединения, есть отверстия (рис. 8.36).

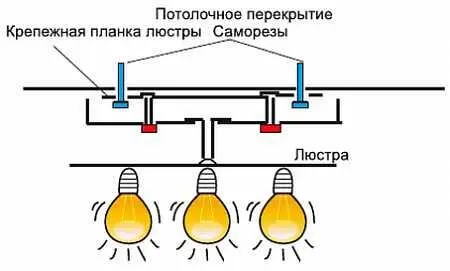

Рис. 8.36. Крепление потолочной люстры при помощи планки

Если люстра вешается на крюк, используются специальные дюбеля, у которых вместо обычного шурупа крючок (рис. 8.37 и 8.39).

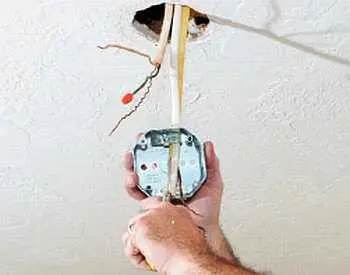

Рис. 8.37. Монтаж коробки крепления под люстру в гипсокартонном потолке

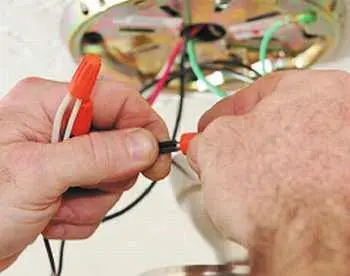

Рис. 8.38. Соединение проводов в чаше потолочного светильника при помощи скруток-колпачков

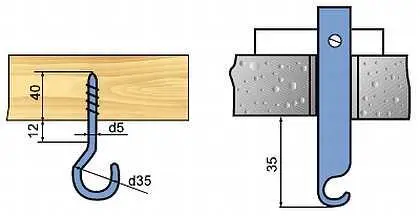

Рис. 8.39. Виды потолочных крюков для подвески люстр

Когда люстра достаточно массивна, то вместо дюбель-гвоздей используют металлический анкер диаметром 8–10 мм, который выдерживает нагрузку до 80 кг. Перед тем как вкручивать крюк, его необходимо обернуть двумя слоями изоленты.

Есть вариант, когда потолок пробивается до канала, идущего в плите, и крючок вешается на кусок стального прутка (рис. 8.39). Он краями заходит в отверстие канала. Затем проем заделывается штукатуркой или гипсовым клеем.

Чтобы люстра размещалась в центре потолка, используется нехитрый метод — из одного угла в другой чертятся линии. В точке их пересечения будет центр, в который можно установить светильник (рис. 8.40).

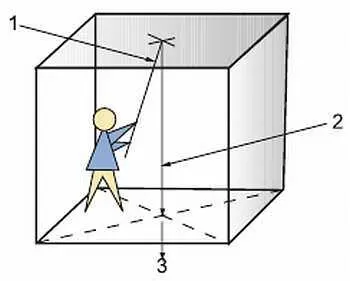

Рис. 8.40. Перенести точку с пола на потолок можно так: необходимо взять деревянную рейку и, прикладывая к ней уровень, добиться того, чтобы она стояла вертикально, после этого можно отмечать точку центра комнаты — такую работу лучше всего выполнять вдвоем:

1— рейка для отметки точки; 2— вертикальная линия; 3— точка пересечения двух диагоналей

Настенные светильники крепятся при помощи дюбель-гвоздей или шурупов. Когда требуется повесить бра на стену, в конструкцию гипсокартонного каркаса необходимо включить дополнительный брус или профиль. Если такового нет, бра не должно быть тяжелым (не более 1 кг), и оно крепится при помощи дюбелей-бабочек.
