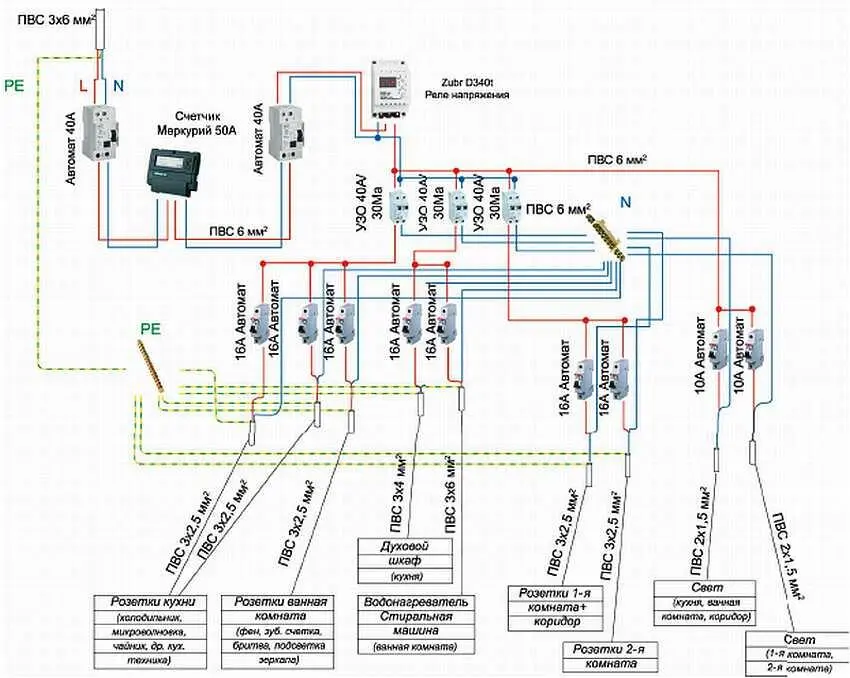

Рис. 9.9. Однофазная электрическая схема отдельной квартиры

Монтаж начинается с выбора места установки щитка, его размеров и вида.

Щиток, как правило, располагается в прихожей возле входной двери (рис. 9.10).

Рис. 9.10. Наружный пластиковый бокс на 8 автоматов, расположенный возле входных дверей

Это наиболее рационально — не придется далеко тянуть входящий кабель. Хотя данное условие не жесткое, можно поставить щиток и в дальней комнате. Располагается он на высоте 1,5 м или на уровне глаз, чтобы удобно было достать рукой. Если в доме есть дети, имеет смысл установить щиток повыше и выбрать вариант, который запирается на ключ, например металлический ЩРВ. Вид щита: наружной или внутренней установки, пластиковый или металлический, с прозрачной дверцей или нет — зависит от удобства установки (см. рис. 5.113) и ваших предпочтений.

Например, в гипсокартонные перегородки удобнее всего ставить встраиваемый щит, а на железобетонные стены — наружной установки. Не придется выдалбливать в стене углубление под него, что весьма трудоемко. Размер щитка зависит от количества устройств, которые будут в нем располагаться. На приведенной схеме (см. рис. 9.9) примерно 30 полюсов, или модулей. Один однополюсный автомат занимает один модуль. Все электроустройства, которые располагаются в щитке, имеют размеры, кратные ширине этого модуля.

Например, счетчик может занимать место, равноценное месту 8 автоматов, для его установки потребуется бокс на 8 модулей. Посчитав количество автоматов и размеры других электроустройств, можно узнать, какого размера необходим щиток. В магазин за ним вовсе не нужно ходить с линейкой. Щитки так и называются: на 12 модулей, 36 модулей и т. д.

Видов их множество (рис. 9.11).

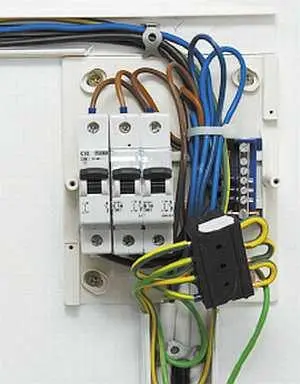

Рис. 9.11. Небольшой щиток на 3 автомата со снятой панелью: провода заземления соединены вместе при помощи специальной клеммы, нолевые (синего цвета) — при помощи шины, расположенной справа от автоматов

В нашем случае понадобится бокс на 36 модулей.

Есть такие, внутри которых могут быть места для счетчика и отдельно — для автоматов и других устройств, прикрепляющихся к DIN-рейке, или только для крепления на DIN-рейку. Вариантов масса (рис. 9.12 и 9.13). Чтобы выбрать нужный щиток, необходимо составить список всего оборудования, которое будет установлено внутри, и проконсультироваться с продавцом в магазине.

Рис. 9.12. Пластиковый бокс внутренней установки: панель прикрывает внутренние соединения, оставляя открытой лицевую сторону автоматов

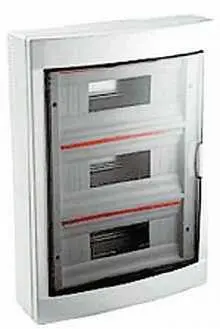

Рис. 9.13. Пластиковый наружный щит на 36 автоматов

Если щиток внутренней установки, то для подведения к нему большого количества проводов выдалбливаются широкие штробы, способные вместить пучок кабелей. Для наружного — соответствующие по размерам короба или достаточное количество пластиковых труб. Для введения проводов внутрь пластикового щитка на боковых панелях по периметру находятся отверстия, прикрытые выламывающимися лючками. В металлическом щитке есть уже готовые отверстия: вверху — для входящих кабелей, внизу — для выходящих. Провода в местах входа и выхода щитков в таких боксах защищены при помощи сальников или муфт. Если металлический ящик с герметичной крышкой, то установка муфт обязательна.

Наружный щиток крепится на стене при помощи дюбель-гвоздей или шурупов. Внутренний можно прикрепить также за заднюю крышку и дополнительно прихватить по краям гипсовым клеем или алебастром.

После того как щиток установлен на месте и в него введены провода, наступает черед электроустановочной аппаратуры. Внутри любого бокса есть специальные штырьки для крепления DIN-рейки. Счетчики могут монтироваться на эту рейку или специальное место внутри щита на обычный крепеж: винты или шурупы. Устанавливать автоматы очень легко: достаточно вставить их на DIN-рейку до щелчка — и устройство надежно зафиксируется на планке.

Чтобы снять или передвинуть автомат, достаточно выдвинуть его ушко отверткой — устройство снимется с крепления.

Щит, который подойдет для установки устройств, изображенных на нашей схеме, имеет 3 DIN-рейки по 12 модулей каждая. На первую сверху планку слева ставится входной двухполюсный автомат на 40 А. К двум его полюсам подключаются соответственно фаза и ноль. На автомате будут показаны символы, указывающие, какой проводник к чему подключать. Рядом с автоматом справа от него устанавливается счетчик.

ПРИМЕЧАНИЕ

Устройства в щите можно ставить в какой угодно последовательности — это неважно, лишь бы они соединялись между собой правильно. Однако гораздо удобнее, когда они располагаются друг за другом в такой же последовательности, что и на схеме.

Если у вас нет допуска к установке, то подключать щит не стоит — этим займется специалист. В случае когда вы все-таки подключили его самостоятельно, необходимо показать щит дежурному электрику, который все проверит и поставит пломбы на счетчик.

ПРИМЕЧАНИЕ

Потреблять больше энергии, чем указано на счетчике, невозможно. Какой именно счетчик будет стоять на квартиру, выбирает организация (ЖЭК). Например, если на приборе написано, что он рассчитан на 5–40 А, то больше, чем 8,8 кВт, потреблять будет невозможно. Счетчик просто отключит вас.

Сразу за ним стоит двухполюсный автомат на 40 А, аналогичный тому, что установлен перед счетчиком. По правде говоря, этот автомат — явный перебор, он просто дублирует работу первого ВА. Однако если хочется перестраховаться, то можно его поставить. Место на первой DIN-рейке закончилось, теперь нужно переходить на среднюю.

Первым слева на средней полке устанавливается реле напряжения. Это такой хитрый прибор, который следит за крайними значениями напряжения и ведет учет его бросков. По сути, он дублирует работу ВА, разрывая цепь, если вдруг сила тока начинает повышаться или понижаться выше или ниже установленных значений. Кроме того, реле показывает, когда именно и насколько менялось напряжение. Этот дополнительный прибор контроля необязателен, но очень полезен, если в квартире установлена дорогая электронная аппаратура.
