Разность потенциалов — это как раз напряжение тока. Представьте ситуацию, когда на водопроводной трубе случайно возникает напряжение (утечка), а на канализационной — нет. Человек, сидя в ванне, выдергивает пробку и одновременно включает воду (рис. 10.9).

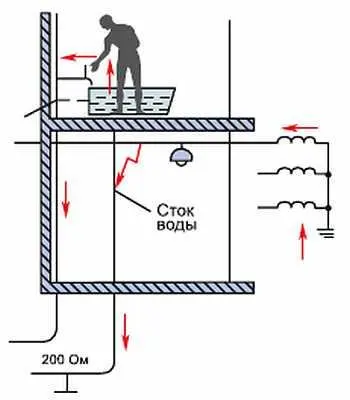

Рис. 10.9. Случай поражения электрическим током при отсутствии системы выравнивания потенциалов

Поскольку на кране есть потенциал, а на канализационной трубе его нет, ток пойдет через воду и ударит человека током. Именно для того, чтобы такая ситуация не возникла, нужна система выравнивания потенциалов. Перечислять все последствия можно очень долго, так же как и объяснять причины. Установить систему уравнивания потенциалов (СУП) очень просто (рис. 10.10–10.14).

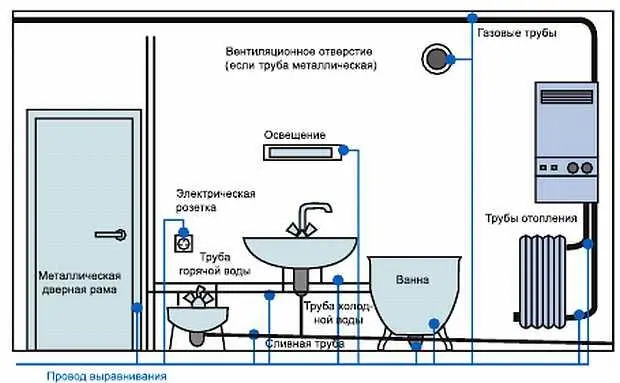

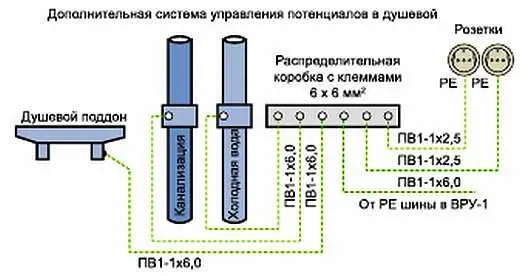

Рис. 10.10. СУПв ванной комнате

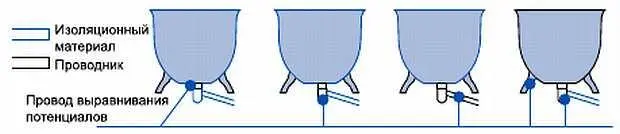

Рис. 10.11. Если ванна или элементы канализационных труб изготовлены из изоляционных материалов, то применяются другие способы подключения

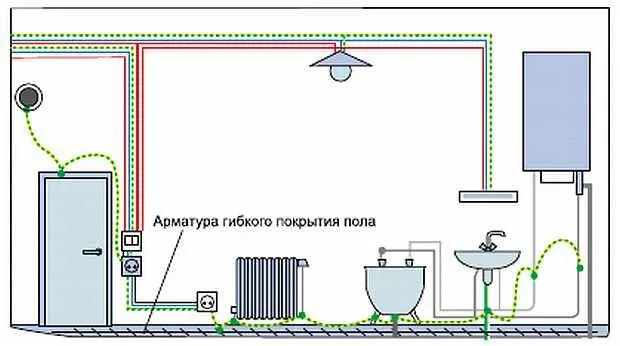

Рис. 10.12. Контур уравнивания потенциалов: КУП в этом случае вынесена за пределы ванной

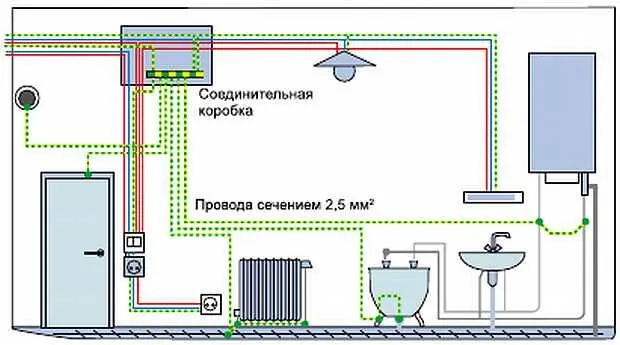

Рис. 10.13. Уравнивание потенциалов с использованием КУП

Рис. 10.14. Провод выравнивания потенциала присоединяется к металлическим частям при помощи хомутов

Для этого используется коробка уравнивания потенциалов (КУП).

СУП в квартире устанавливается в ванной комнате, поскольку там масса труб, повышенная влажность и электроприборы (стиральная машина, душевая кабина, фен, светильник и т. д.).

ВНИМАНИЕ!

Прежде чем начать монтаж СУП, необходимо знать одну вещь: если в доме система заземления TN-C, то делать установку нельзя ни в коем случае! Это смертельно опасно для остальных жителей дома, которые не сделали СУП. За выполнение таких действий, повлекших за собой смерть или увечье, грозит уголовная ответственность в полном объеме.

Если в доме система TN-C-S, можно приступать к монтажу (рис. 10.15 и 10.16).

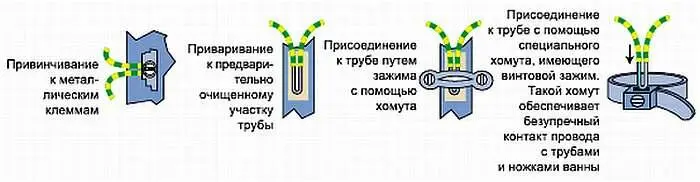

Рис. 10.15. Способы крепления проводников уравнивания потенциала к металлическим частям ванной

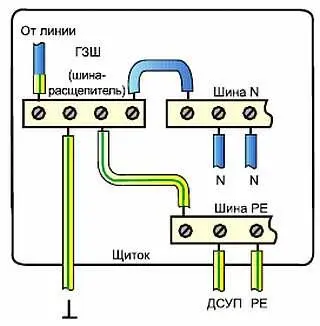

Рис. 10.16. Схема подключения проводов ДСУП, заземления и ноля в квартирном и этажном щитках (шины, которые располагаются вверху и внизу рисунка, находятся в квартирном коробе, вверху и слева — в этажном)

Начинать следует с установки в ванной пластиковой коробки. Такая коробка должна иметь защиту IP 54 или выше (см. табл. 8.1). Внутри такой КУП находится шина. Теперь ко всем металлическим трубам и частям оборудования подключаются провода с сечением не меньше 4 мм 2(лучше использовать ПВ-3).

Другой конец провода подключается к этой шине. К ней же подключаются провода заземления, ведущие от розеток. Затем от шины отходит провод (все тот же ПВ-3, только сечением побольше — 6 мм 2) и ведется до квартирного щитка, где подключается к шине заземления наряду с общим проводом заземления по квартире. После выполнения всех работ получится так, что потенциал всех металлических частей и приборов будет одинаковым. Поражения электрическим током в любом случае не произойдет. Более того, при возникновении напряжения хотя бы на одной поверхности или приборе оно благополучно уйдет по заземляющему проводнику куда следует — к общему заземляющему контуру.

До сих пор при описании монтажа различных частей электрических систем речь шла о жилище в многоквартирном доме, где по умолчанию проведена однофазная сеть. Частный дом во многих отношениях серьезно отличается от квартиры. Этих различий несколько.

1. В многоквартирном доме нельзя сказать, к примеру: «Я сделал заземление». О каком заземлении идет речь, когда всего лишь подключен третий провод к некой шине в неком щите, который обслуживает сразу несколько жилищ? В таком доме надо говорить «мы», постоянно оглядываясь на соседей.

2. В многолюдном доме между трансформаторной подстанцией и потребителем множество посредников — разнообразные ВРУ, ЩЭ, рубильники и прочее электромеханическое оборудование, которое человек, проживающий в квартире, может никогда не увидеть и о существовании которого даже не догадываться. Это не говоря уже о таких посредниках, как ЖЭК, ТСЖ и т. д.

3. Квартира является относительно небольшим помещением со своим, в общем-то, одинаковым микроклиматом. Частный дом в буквальном смысле отдан всем стихиям — жаре, морозам, ветрам и осадкам. Кроме того, электричество не сосредоточено только в жилом строении, ведь есть еще земельный участок и различные строения на нем.

В силу таких отличий и электрификация частного жилища будет серьезно отличаться от квартирной.

Лучше всего рассмотреть поэтапно, как именно происходит монтаж электрики в частном доме. Подразумевается, что электромонтажные работы производятся одновременно с постройкой.

Никакое современное строительство не обходится без электроэнергии, а значит, прежде чем приступить к самой постройке, необходимо провести на строительный участок электроэнергию.

В самом начале книги было рассказано, в чем принципиальное отличие этих двух сетей, теперь необходимо сообщить, что происходит на практике. В 99 % случаев для квартиры устанавливается однофазная сеть. Отличить ее от трехфазной очень просто. Если во входящем кабеле 3 или 2 провода, то сеть однофазная, когда 5 или 4 — трехфазная (рис. 11.1).

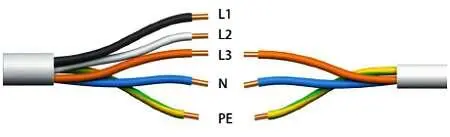

Рис. 11.1. Четырехжильным или двухжильным кабель становится, если убирается заземляющий провод

Как известно, по проводам, передающим энергию на расстояние, течет трехфазный ток — так выгоднее. В квартиру он заходит однофазным. Расщепление трехфазной цепи на 3 однофазных происходит во ВРУ. Туда входит пятижильный кабель, а выходит трехжильный (рис. 11.2).
