В данной ситуации следует выбрать определенный цвет и твердо запомнить или записать, к чему он относится. Иначе не избежать курь езных случаев соединения фазового проводника с нолевым в скрутке.

3. Материал, из которого состоит проводник, — еще один важный фактор. В настоящее время происходит повсеместная замена старых алюминиевых проводов на медные. Это правильно, поскольку они по многим показателям превосходят алюминиевые.

Работать с медью намного проще, и она более безопасна. Правда, есть одно «но» — цена. Алюминиевые провода стоят примерно в 1,5–2 раза дешевле, чем медные. Если нельзя, но очень хочется, можно ставить и алюминий. В этом случае надо быть готовым к тому, что негибкие хрупкие провода потребуют больших усилий при монтаже.

Чтобы рассчитать количество проводников, выбрать места для монтажа электрических точек и грамотно соединить кабель, необходимо составить общую схему электропроводки.

Рассмотрим способы соединения электрической цепи.

 Параллельное— при таком способе входящие в цепь элементы объединены двумя узлами и не соединены друг с другом (рис. 6.4).

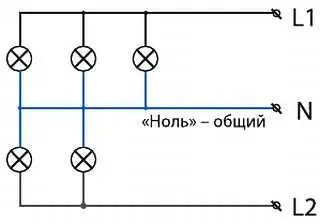

Рис. 6.4. Схема параллельного соединения цепи на примере светильника с 5 лампами

При таком соединении элементов, даже если одна из ламп перегорит и разорвет цепь, остальные не погаснут, поскольку у тока останутся «обходные» пути.

 Последовательное— все элементы цепи располагаются друг за другом и не имеют узлов (рис. 6.5).

Рис. 6.5. Последовательное соединение

Пример последовательного соединения — всем известная елочная гирлянда: большое количество лампочек, соединенных одним проводом. Если сгорит одна, цепь разорвется и погаснут все.

Основных типов расключения проводки три. Рассмотрим их подробно, поскольку от выбранного типа зависит вся схема целиком.

1. Тип «звезда»иногда называют бескоробочным, или европейским, типом разводки. Вкратце данный тип можно отобразить так: одна розетка — одна линия кабеля до щитка. Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, которая заходит прямо в квартирный щиток и в идеале имеет автоматический выключатель.

В чем преимущества и недостатки такого типа расключения? Плюс — прежде всего в безопасности и возможности контроля над каждой электрической точкой. К тому же не требуется устанавливать распределительные коробки. Расключение именно такого типа делается, когда устанавливают систему «умный дом». Минус «звезды» — как минимум троекратный расход проводки и, соответственно, трудовых затрат по ее монтажу. Кроме того, квартирный щиток становится размером со средний шкаф. Он может насчитывать 70–100 групп автоматов, особенно если на объекте есть еще и информационные сети. Установить самостоятельно такой щиток сложно, и он дороже обычного.

2. Тип «шлейф»напоминает «звезду», но отличается от нее экономичностью. Изобразить его можно так: розетка — розетка — розетка — квартирный щиток или распаячная коробка. На один кабель последовательно подключаются несколько электрических точек, от которых общий питающий проводник идет либо к квартирному щитку, либо к распаячной коробке (рис. 6.6).

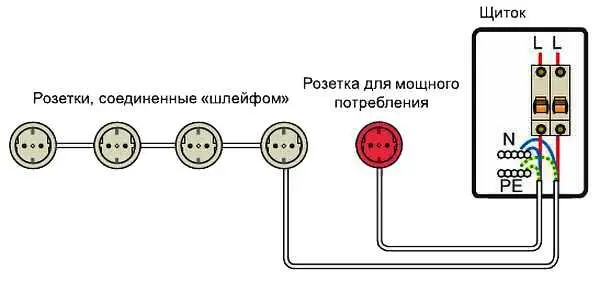

Рис. 6.6. Два вида расключения проводов: розетка — щиток («звезда») и щиток — розетка — розетка — розетка («шлейф»)

3. Тип расключения в распределительных коробках— наиболее часто встречающийся вариант (рис. 6.7).

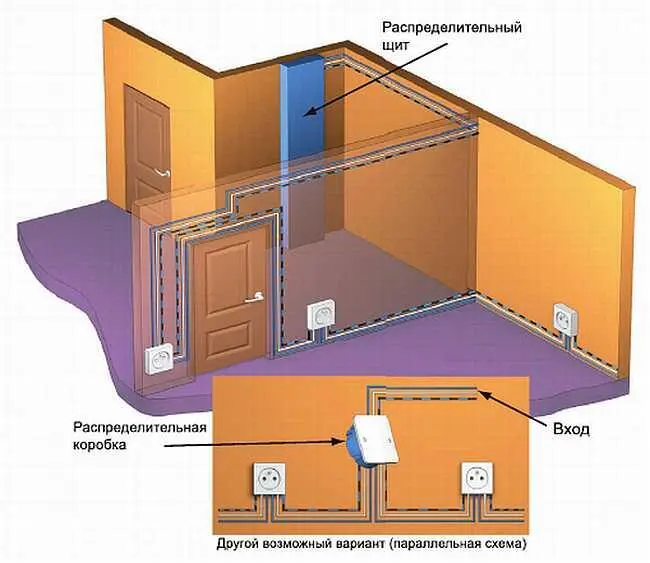

Рис. 6.7. Способы расключения розеток: последовательный «шлейфом» и параллельный в распределительных коробках

Именно таким образом делалась разводка в советское время. Экономичный способ, не требующий особых затрат. В квартире щитка нет вовсе, он расположен на лестничной площадке. От такого общего питающего «сто яка» отходит квартирное ответвление. На нем в щитке стоят счетчик и автоматический выключатель (иногда — 1, иногда — 2–3, редко больше). Питающий кабель заходит в квартиру, затем при помощи распределительных коробок — в помещения, подходя к каждой точке. Можно сказать, что от распределительной коробки проводка идет к точкам «звездой».

В чистом виде типы разводки применяются редко. Исходя из имеющихся в наличии ресурсов и по пожеланию обычно выбирается смешанный тип.

Приведем пример по разводке в отдельной квартире (рис. 6.8).

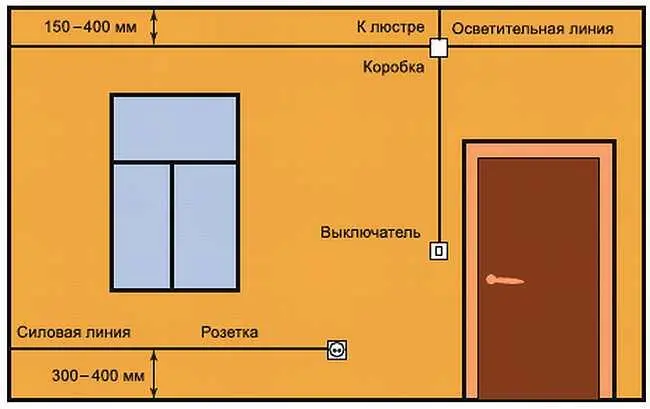

Рис. 6.8. Силовые кабели и провода освещения подключены к щитку отдельно

Питающий кабель входит в квартирный щиток, где стоят несколько групп автоматов и устройств защиты. В щитке общий кабель разводится на несколько зон, например по жилым комнатам и отдельно по ванной и кухне с разделением на розетки и освещение. Питающий кабель отдельной зоны заходит в комнату и расключается в коробке по точкам. Здесь возможны варианты: кабель пойдет на розетки «шлейфом» или на каждую точку будет выделен отдельный проводник.

Профессиональные электрики составляют такие схемы с учетом всех факторов. Это пожелания хозяина объекта, то есть что именно хочется увидеть в квартире или доме (рис. 6.9).

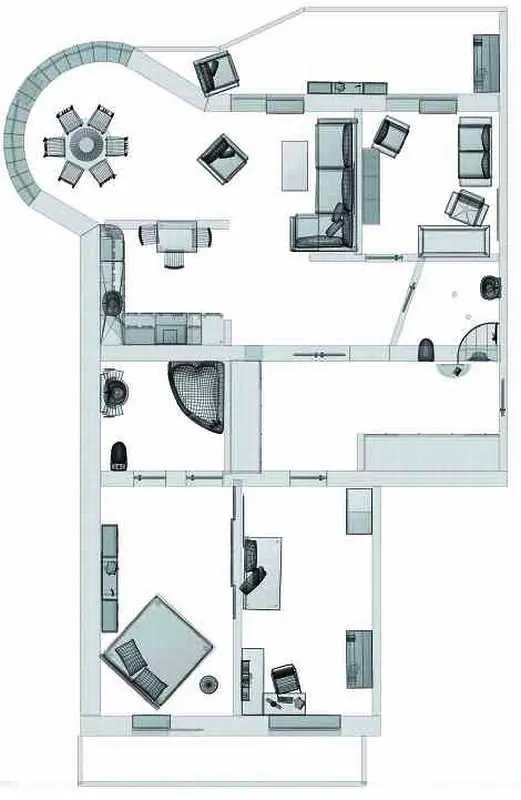

Рис. 6.9. Перед тем как расставлять электрические точки на схеме, необходимо начертить подробный план будущей обстановки

Например, хозяин говорит, что в гостиной должны быть две группы розеток по три в каждой. Плюс два проходных выключателя и телефонные розетки в количестве трех штук. Электрик, приняв к сведению эти данные, по правилам электромонтажных работ составляет схему, в которой учитываются параметры безопасности, порядок выполнения работ, тип проводки, размеры штроб и т. д. Такой чертеж является документом и заверяется в специальной организации (рис. 6.10).

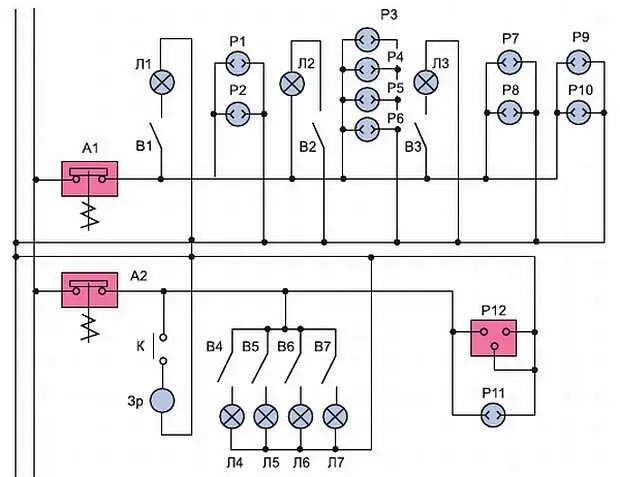

Рис. 6.10. Пример принципиальной схемы электроснабжения квартиры, составленной профессиональным электриком
