ВА различают по количеству полюсов. Что это значит? В одном автомате может быть несколько независимых друг от друга электрических линий, которые соединены между собой общим механизмом отключения (рис. 5.100 и 5.101). Автоматы бывают одно-, двух-, трех- и четырехполюсными (это касается бытового применения).

Рис. 5.100. Двухполюсный автомат в пластиковом боксе в выключенном состоянии

Рис. 5.101. Трехполюсный выключатель: все линии срабатывают одновременно при отключении, они соединены вместе при помощи одной перемычки рычага

У ВА есть различия по другим показателям. Они отличаются по пороговой силе тока, которую пропускают через себя. Чтобы автомат мог сработать и в аварийной ситуации отключить электросеть, он должен быть настроен на определенный порог чувствительности. Такую настройку производит изготовитель, поэтому на автомате сразу пишут числовое значение данного порога. Для бытовых нужд используют автоматы с показателями 6,3, 10, 16, 25, 32, 40, 63, 100 и 160 А (рис. 5.102).

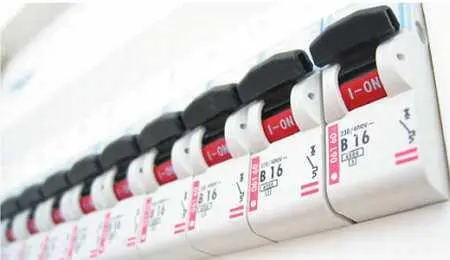

Рис. 5.102. Ряд из однополюсных автоматов на 16 А. Допустим, за отдельный участок в квартире, например кухню, у нас отвечает один автомат на 6,3 А (бывает и такое — электрики пошутили). По известной формуле Ватт= Вольтх Ампервычисляем, сколько приборов (и каких) может питаться от нашей сети. Получается, что это значение равно 1386 Вт, поскольку напряжение по умолчанию 220 В. Значит, на такой кухне нельзя включить даже мощный чайник, не говоря уже о холодильнике или электроплите — автомат сработает мгновенно и не даст недопустимому, на его взгляд, току проходить на подконтрольную территорию. В данном случае надо срочно менять ВА на 25 или даже 32 А.

Есть автоматы со значениями и 1000, и 2600 А, но в быту они не используются. Эти цифры означают суммарную мощность всех потребителей электрического тока, которые будут подключаться к цепи, «охраняемой» автоматом.

Чувствительность автомата необходимо рассчитывать не только по суммарной мощности предполагаемых энергопотребителей, но и проводке, и электромонтажным изделиям — розеткам и выключателям.

В табл. 5.9 представлена типология автоматов.

Таблица 5.9. Типы автоматов

Тип ∙ Назначение

А∙ Для размыкания цепей с большой протяженностью электропроводки и защиты полупроводниковых устройств

B∙ Для осветительных сетей общего назначения

C∙ Для осветительных цепей и электроустановок с умеренными пусковыми токами (двигателей и трансформаторов)

D∙ Для цепей с активно-индуктивной нагрузкой, а также защиты электродвигателей с большими пусковыми токами

K∙ Для индуктивных нагрузок

Z∙ Для электронных устройств

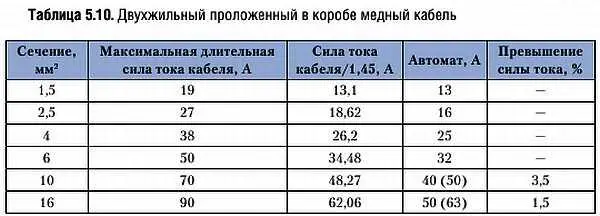

Далее рассмотрим соответствие сечения кабеля и автомата, защищающего этот проводник, при помощи табл. 5.10 и 5.11.

Максимальный длительный ток кабеля принят для температуры жил +65 и воздуха +25 °C. Количество одновременно прокладываемых проводников — до 4.

Ряд автоматов: 0,5 A, 1 A, 2 A, 3 A, 4 A, 6 A, 10 A, 13 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A и 63 A.

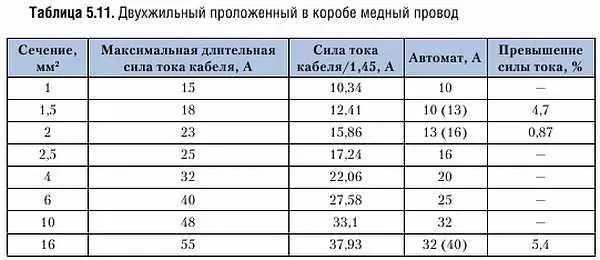

Данные табл. 5.11 подходят и для трехжильного кабеля. В этом случае третья жила должна быть проводом защитного заземления или зануления.

Устройство защитного отключения (УЗО)по внешнему виду очень напоминает обычный автомат: те же корпус и рычаг отключения (рис. 5.103).

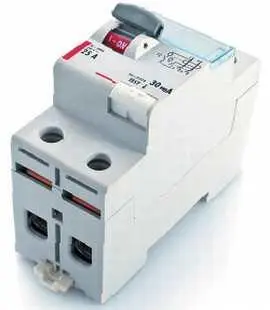

Рис. 5.103. Устройство защитного отключения номинальной силой тока 25 А и отсечкой 30 мА

Собственно, УЗО и может выступать в качестве ВА, то есть как выключатель определенного участка цепи (рис. 5.104).

Рис. 5.104. По внешнему виду УЗОпрактически не отличается от автомата, прозрачное окошко предназначено для закладки маркирующей бумажки, обозначающей, к какой зоне сети подключен прибор

Помимо этого, у него есть еще несколько функций. Главная из них — это защита человека от электрического тока и случайной утечки из сети. УЗО не может защитить от короткого замыкания, оно просто не прореагирует на него. Принцип работы УЗО — сравнивать входящий из сети ток с показателями, на которые настроен прибор. Допустим, если человек взялся рукой за провод и через него пошел ток, УЗО моментально разомкнет цепь, поскольку сигнал из сети не будет совпадать с нормальными показателями.

То же произойдет, если случится обрыв провода. УЗО обязательно устанавливается в любом распределительном щите, иногда их там несколько. Особенно это касается помещений с повышенным уровнем влажности — ванной и кухни. Важно помнить, что УЗО реагирует только на утечку тока из цепи. Любое другое нарушение работы, даже такой случай, когда человек возьмет в руки фазовый и нейтральный провода, то есть сам станет частью цепи, оставит его безучастным. Так что не стоит надеяться на одно лишь УЗО, а лучше укомплектовать распределительный щит дополнительными устройствами защиты от всех видов нарушения работы сети. На лицевой части любого УЗО есть кнопка «Тест», нажав которую можно узнать, в рабочем ли состоянии механизм. Если он исправен, то разорвет цепь (отщелкнется), если же изменений не произойдет — прибор не работает (рис. 5.105).

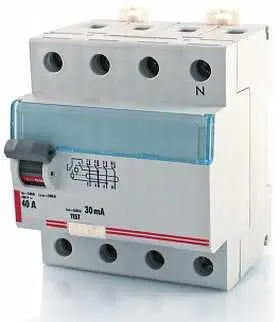

Рис. 5.105. УЗО на 40 А/30 мА

Точно так же, как и ВА, УЗО отличаются по чувствительности к значению силы тока и могут иметь несколько полюсов для подсоединения независимых проводников. Ряд числовых значений у них совпадает с автоматами: 6,3, 10, 16, 25 А и т. д. Однако у них есть и второй показатель — это отклонение величины силы тока по входящему проводнику.

В бытовом УЗО, который предназначен в основном для защиты человека, порог чувствительности к отклонению от номинала равен 30 мА (рис. 5.106).

Рис. 5.106. УЗО в ряду с обычными автоматами
