Сергей Шмаков - Профессиональные советы домашнему электрику

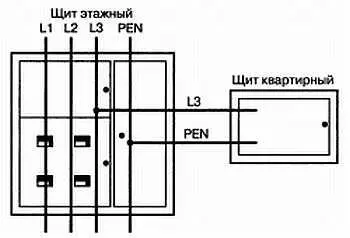

Характерным признаком такой системы является четырехпроводный стояк на этажном щитке (L1, L2, L3, PEN). При таком типе проводки при однофазном подключении от этажного щитка в квартиру приходит только два провода (L, PEN). Условно такое подключение показано на рис. 2.8.

Рис. 2.8. Наглядно представление системы защитного заземления TN-C

Повторное заземление на этажном щитке отсутствует, хотя иногда PEN-проводник соединяется с корпусом щитка.

Внимание.

При ремонте делать на таком щитке расщепление совмещенного нулевого проводника (PEN) не рекомендуется.

А переход на современную систему TN-C-S в таких домах придется отложить до тех времен, пока расщепление совмещенного нулевого проводника (PEN) не будет сделано организацией, обслуживающей дом, на ВРУ.

Случай 2.Дом старый. Стояк в подъезде четырехпроводный (L1, L2, L3, PEN), а в квартиру приходит три провода и один из них защитный нуль (РЕ). Т. е. в этажном щитке сделано локальное расщепление нуля. Это, скорее всего, незаконно сделал предыдущий владелец квартиры.

Четырехпроводный стояк на этажном щитке и трехжильный ввод в квартиру являются признаком локального расщепления нуля на этажном щитке (рис. 2.9).

Рис. 2.9. Наглядное представление системы защитного заземления TN-Cс незаконным локальным расщеплением PEN на этажном щитке

Случай 3.Дом новый или в доме проведен капитальный ремонт электросети. Повторное заземление подводится к ВРУ, там же выполнено расщепление совмещенного нулевого проводника PEN.

Признаком такого расщепления является пятипроводный стояк на этажном щитке (L1, L2, L3, N, РЕ). Это значит, что в доме современная система TN-C-S. При таком типе проводки при однофазном подключении от этажного щитка в квартиру приходит три проводника (L, N, РЕ).

То есть признаком системы TN-C-S в квартире является пятипроводный стояк на этажном щитке и трехпроводный (или пятипроводный при трехфазном варианте) ввод в квартиру (рис. 2.10).

Рис. 2.10. Реализация системы защитного заземления TN-C-Sпри однофазном вводе в квартиру

Все линии электропередачи между трансформаторными подстанциями (ТП) и зданиями — четырехпроводные (L1, L2, L3, PEN).

Случай 1.Если на вводе в дом на ВУ совмещенный нулевой проводник PEN не расщеплен, то во всем здании получится система TN-C. При таком типе проводки при однофазном подключении от этажного щитка по дому (даче) осуществляется проводка только двумя проводами (L, PEN). Трехфазные потребители запитываются четырьмя проводами (L1, L2, L3, PEN).

Случай 2.Если во входном устройстве дома (или ранее — в ВУ на опоре) нулевой проводник PEN расщеплен на нулевой и защитный, то в доме осуществлена система TN-C-S. Система TN-C-S может имеет место только после точки расщепления , считая со стороны от трансформаторной подстанции.

После расщепления при однофазном подключении из ВУ выходят три проводника (L, N, РЕ), а при трехфазном — пять (L1, L2, L3, N, РЕ). Таким образом, признаком системы TN-C-S в коттедже является выходящий из ВУ при трехфазном подключении пятипроводный, а при однофазном подключении трехпроводный входной кабель.

Переход на систему TN-C-S на вводе в коттедж на ВУ можно рекомендовать делать во всех случаях, как при однофазном, так и при трехфазном подключении, прямо на вводе в здание или ближайшей опоре, подведя туда шину от вашего повторного заземления, которое в коттедже в принципе не сложно организовать.

В кабеле у каждого провода свой собственный цвет (см. стр. 8 цв. вклейки). Необходимо придерживаться такого простого правила, как: «Во время соединения проводов, не меняй их цвет».

Согласно ПЭУ, в бытовой электропроводке:

♦ коричневыйили красный цвет— фазный провод L;

♦ синий цвет— нулевой рабочий N (или как его называют «нейтральный» или «ноль»);

♦ голубой цвет по всей длине и желто-зеленые полосы на концах— совмещенный нулевой защитный и нулевой рабочий проводник PEN;

♦ желто-зеленый цвет(см. Примечание) — нулевой защитный РЕ (заземляющий проводник).

Примечание.

В ПЭУ отмечается, что цветовое обозначение нулевых защитных проводов производится чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах.

Опытные электрики рекомендуют и читателям запомнить заученный ими еще много лет назад: синий— рабочий ноль; желтый (зеленый) — защитный; самый светлыйиз кабеля (пучка) — фаза.

TN-C — это старая система заземления, характерная для домов прошлого века постройки. Она на входе в дом — четырехпроводная (три фазных провода L1, L2, L3 и совмещенный нулевой проводник PEN). PEN проводник в этой системе так и идет до потребителя в таком объединенном виде PEN.

В итоге к потребителю в этой системе проложено:

♦ 2 проводника при однофазном включении (L, PEN);

♦ 4 проводника — при трехфазном включении (L1, L2, L3, PEN).

Примечание.

Иногда на схемах фазные провода обозначают латинскими буквами (А, В, С).

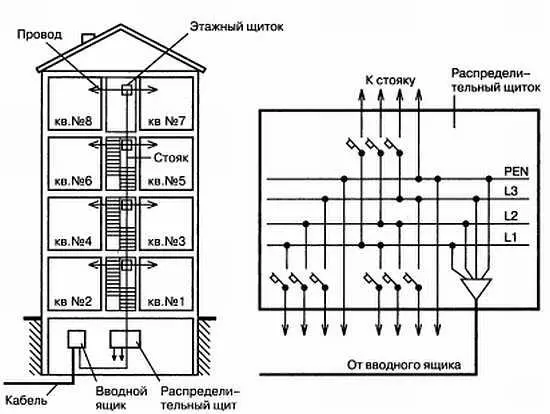

Питающий кабель, идущий под землей от трансформаторной подстанции, входит во вводной ящик, который соединен кабелем с распределительным щитом(рис. 3.1). От него отходят стояки, прокладываемые вертикально, например, по лестничным клеткам.

Рис. 3.1. Кабельный ввод в многоэтажный дом с системой заземления TN-C
