Устройство щитков позволяет осуществлять их подключение к сетям с системами заземления TN-S и TN-C-S без разрезания магистральных проводов сечением до 90 мм.

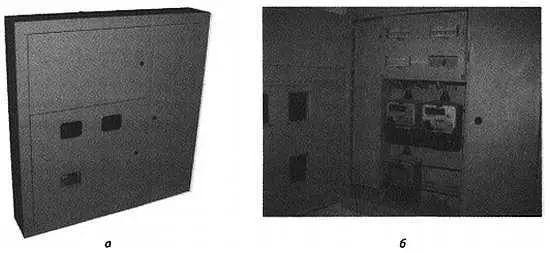

Рис 3.4. Внешний вид этажного щитка ЩЭмЗ:

а— так щиток выглядит при поставке; б— щиток, установленный в нишу в рабочем состоянии

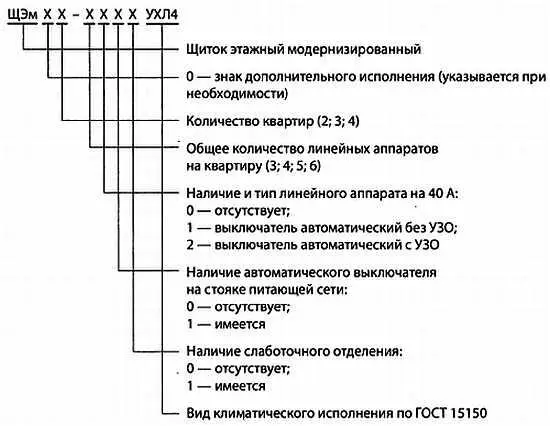

Структура обозначения щитков представлена ниже:

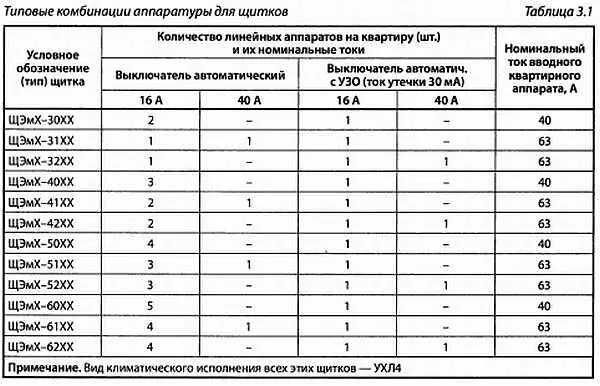

Приведу примеры обозначения щитков.

Щиток этажный ЩЭмЗ-3001— щиток на 3 квартиры, без автоматического выключателя магистральной линии (стояка), имеется отделение для размещения слаботочных устройств. В щитке, на каждую квартиру, установлены:

♦ 1 двухполюсный выключатель нагрузки на 40 А (ввод в квартиру);

♦ 2 автоматических выключателя на 16 А;

♦ 1 автоматический выключатель с УЗО на 16 А.

Щиток этажный ЩЭм4-5211 — щиток на 4 квартиры, установлен автоматический выключатель магистральной линии (стояка) с расцепителем 125 А, имеется отделением для размещения слаботочных устройств. В щитке, на каждую квартиру, установлены:

♦ 1 двухполюсный выключатель нагрузки на 63 А (ввод в квартиру);

♦ 3 автоматических выключателя на 16 А;

♦ 1 автоматический выключатель с УЗО на 16 А;

♦ 1 автоматический выключатель с УЗО на 40 А.

Принципиальные схемы щитков представлены на рис. 3.5 и 3.6.

Рис. 3.5. Принципиальная схема щитков ЩЭмЗ-4210и ЩЭмЗ-4211

Рис. 3.6. Принципиальная схема щитков ЩЭмЗ-4200и ЩЭмЗ-4201

Примечание.

Счетчиками электрической энергии изготовитель щитки не комплектует, но возможна их установка (рис. 3.4). При этом необходимо исходить из того, что количество модулей, устанавливаемых в щитке, включая вводные аппараты квартир, не должно превышать 60 единиц (один модуль соответствует однополюсному выключателю шириной 18 мм).

Щиток этажный типа ЩЭ1409 является дополнением к номенклатуре щитков этажных ЩЭм и предназначен для приема и распределения электрической энергии, защиты сетей от токов перегрузок и коротких замыканий.

Номинальные токи автоматических выключателей, устанавливаемых в щитке ЩЭ1409 — 40…63 А. Щиток ЩЭ1409 устанавливается в нише стены размерами 300х290х130 мм. Схема электрическая принципиальная щитка ЩЭ1409 представлена на рис. 3.7.

Далее на квартирный щиток идет пять проводов (L1, L2, L3, N, РЕ).

Рис. 3.7. Принципиальная схема щитка ЩЭ1409

В многоэтажных домах прошлого века постройки на лестничных клетках изначально установлен электрощит (этажный щиток). В нем расположены электросчетчики и автоматические выключатели для всех квартир, расположенных на данной лестничной площадке.

Однако сейчас приходится обустраивать электрощитки и в квартирах по следующим причинам:

♦ нехватка места в этажном щитке для размещения электросчетчиков, УЗО, автоматов и диф. автоматов;

♦ сохранность достаточно дорогого оборудования от воровства и вандализма.

Существуют щитки как для наружной установки, так и для скрытой. Например, мой квартирный щиток представлен на рис. 3.8. Он встроенный.

Рис. 3.8. Внешний вид квартирного щитка для скрытой установки

Большое количество энергоемких электрических приборов заставляет пересмотреть электрическую схему квартиры, разделив потребителей на группы. Наибольшее распространение получили два способа деления квартирной электросети на группы:

♦ по видам потребителей — чаще всего удобно применять для малогабаритных квартир (на освещение, на розетки кухни, на кондиционеры, розетка на стиральную машину, на бойлер, на остальные розетки в квартире);

♦ по помещениям — целесообразно использовать в энергонасыщенных крупногабаритных квартирах: зал, комнаты, кухня, коридор, технические помещения;

♦ комбинированный вариант первого и второго способа.

Квартирный щитокпредназначен для индивидуального отключения питающих напряжений для отдельных групп квартиры, индикации наличия фаз, учета электроэнергии и пр.

Обычно прибегают к двум вариантам схем защиты и отключения электричества по квартире.

Вариант 1.Все розетки на один автомат (защищены УЗО), все осветительные приборы на другой автомат (без УЗО) и третий автомат на электрическую плиту (или другие мощные потребители).

Достоинства:

♦ простая схема;

♦ нет дополнительных распределительных коробок;

♦ низкая стоимость.

Недостатки:

♦ при аварии вся квартира остается без электроснабжения или освещения.

Вариант 2.Автомат на каждое помещение, совмещающий в себе питание электророзеток и освещения, с распределением полномочий в распределительных коробках. В этом случае удобно снабдить особо опасные помещения отдельным устройством автоматического отключения и УЗО.

Достоинства:

♦ отличное управление, каждая зона под контролем;

♦ максимальная защита;

♦ при аварии почти вся квартира остается с электроснабжением.

Недостатки:

♦ большой щиток;

♦ высокая цена проекта.

На рис. 3.9 приведена принципиальная схема квартирного щитка. Схема щитка выполнена для трехпроводной электрической сети при однофазном электрическом вводе (система заземления TN-C-S).

В трехпроводной сети один провод выполняет функцию фазы, второй — функцию рабочего нулевого проводника, третий — провод заземления. На электрических схемах условно они обозначаются латинскими буквами: фаза — L (line), рабочий ноль — N (neutral), провод защитного заземления — РЕ.

Условные обозначения на электрической схеме щитка прокомментированы на рис. 3.10.

Рис. 3.9. Принципиальная схема квартирного щитка

Рис. 3.10. Принципиальная схема квартирного щитка с комментариями

Вводной автомат защиты.Устройство, предназначенное для защиты всей электросети от, токов короткого замыкания, а также для общего принудительного отключения помещения от электропитания.

Электрический счетчик.Устройство для контроля расхода электроэнергии. Значение расхода показывает в кВт-час. По показаниям электрического счетчика производится оплата за электричество. Электросчетчики могут быть электромеханические и электронные. Последние могут, в ряде случаев, программироваться.
