По плотности размещения SMD светодиодов.Яркость свечения светодиодной ленты зависит не только от типа установленных светодиодов, но и от их количества. За единицу измерения принято считать количество светодиодов, установленных на один метр длины ленты . Чем светодиодов больше, тем, естественно, световой поток будет тоже больше.

Этот параметр позволяет подобрать необходимый тип ленты для разных задач. В целом на метре бывает от 30 до 240 SMD светодиодов. Примеры структуры основных светодиодных лент представлены на рис. 7.43.

Рис. 7.43. Примеры структуры основных светодиодных лент

Обычно количество светодиодов на метр длины ленты составляет:

♦ для светодиодных лент, рассчитанных на питающее напряжение 12 В, — от 30 до 120 шт.;

♦ для светодиодных лент, рассчитанных на питающее напряжение 24 В, — до 240 шт. на метр (в таких лентах светодиоды размещены параллельно в два ряда).

Конечно же, плотность размещения диодов — главный критерий цены ленты.

На что влияет количество диодов на метр? Во-первых, — на яркость, во-вторых, — на потребляемую мощность, в-третьих, — на стоимость.

Внимание.

Существует один небольшой нюанс, на который следует обратить внимание: если на метре ленты сосредоточено более 60 диодов, то такая лента будет нагреваться. Это нужно учесть. Для того чтобы такая светодиодная лента служила долго и надежно, необходимо при монтаже крепить ленту к алюминиевому профилю, стеклу, керамике, то есть к поверхностям, хорошо проводящим тепло, чтобы не произошло перегрева ленты.

К выбору этого параметра нужно подходить с позиции «необходимо и достаточно». Например, на метре ленты имеется 30 светодиодов, следовательно, расстояние между ними составляет 3,3 см, что в подавляющем числе случаев вполне достаточно.

Примечание.

Чем больше светодиодов на метре длины светодиодной ленты, тем мощнее потребуется блок питания и дороже обойдется покупка.

Светодиодные ленты можно разделить на две группы по направленности свечения светодиодов, установленных на полосу:

♦ бокового излучения;

♦ фронтального излучения.

В светодиодных лентах фронтального излучения используются SMD светодиоды, устанавливаемые на подложку, направление свечения — перпендикулярно плоскости самой подложки.

Фронтальные светодиодные лентыполучили широкое применение:

♦ в дизайне интерьера и экстерьера;

♦ в автомобильной подсветке (подсветка днищ, салона, панели приборов);

♦ в рекламном освещении (подсветке рекламных конструкций);

♦ при изготовлении линейных светильников.

На современном рынке фронтальные светодиодные ленты представлены в основном на основе двух серий светодиодов: 3528, 5050.

Ленты на SMD 5050 более яркие за счет того, что светодиоды в них 3-х кристальные. Оба вида лент можно разделить по количеству светодиодов на метр ленты: SMD 3528 — 60,120,240 LED/м, SMD 5050 — 30, 60 LED/м.

Существуют также светодиодные полосы на светодиодах 5060 и 3020. Они встречаются намного реже, но имеют лучшие характеристики, например, более сильный световой поток.

Яркие ленты на светодиодах SMD3020 . При плотности 120 светодиодов/метр, такая лента дает световой поток в 1020 лм на 1 м. При этом свечение ленты — равномерное, без видимых пучков света от отдельных светодиодов.

В лентах бокового свечения используются светодиоды как SMD, так и выводные, которые направлены вдоль плоскости ленты.

Представленная на рис. 7.44 лента DIP LED IP 65 — очень гибкая в поперечном направлении, идеально подходит для создания надписей и рисунков. Размер — 960x6,8x12 мм. Рабочее напряжение 12 В DC. Ток — 0,64 А/м. Потребление — 7,7 Вт/м. IP65.

Рис. 7.44. Внешний вид светодиодной ленты DIP LED IP 65

Конструктивно лента выполнена в виде шлейфа, защищенного полуматовым силиконовым слоем, создающим равномерное распределение света. Электрическая схема позволяет производить порезку ленты кратно трем светодиодам. Крепление к поверхности осуществляется при помощи специальных Т-образных элементов, в которые устанавливается светодиодная лента или с помощью двустороннего скотча. Доступные цвета: холодный белый, теплый белый, красный, зеленый, синий, желтый. Количество светодиодов в ленте 96 штук.

Светодиодные ленты бокового свечения представлены в основном на выводных (DIP) светодиодах диаметром 5 и 4,8 мм, а также на SMD светодиодах: ЗОЮ, 335, 300,600.

Использование лент бокового свечения актуально:

♦ при необходимости направить свет параллельно поверхности, к которой крепится лента;

♦ в случаях установки ленты в небольших отверстиях, к примеру, при подсветке рекламных конструкций, когда необходимо выделить изделие по контуру.

Хочется отметить отельным пунктом светодиодную ленту бокового свечения типа DWF . Он применяется внутри и снаружи помещений. Используется для подсветки, обозначения контуров, букв и прочих элементов.

Характеристики. Количество диодов в ленте — 96, длина ленты — 1 м. Угол свечения — 80 град. Питание — 12 В. Потребляемый ток — 0,6 А. Потребляемая мощность — 7,8 Вт. Степень защиты: IP67. Остальная информация приведена в табл. 7.7 и на рис. 7.45.

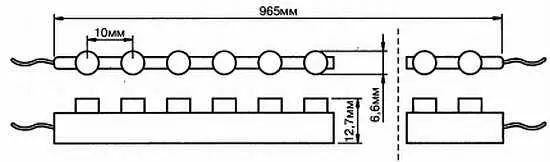

Рис. 7.45. Вид и размеры ленту бокового свечения типа DWF

Гибкая в поперечном направлении, она идеально подходит для создания надписей и рисунков. Эта модель ленты приглянулась автолюбителям, с помощью которой они производят переделку фар и фонарей автомобилей. Устанавливают реснички, кольца, дуги и прочие криволинейные элементы.

Подключение ленты и расчет мощности блока питания производится, так же как и в лентах фронтального свечения.

Светодиодные ленты серии 3 (менее яркие). Это светодиодные ленты со световым потоком до 240 лм/м для SMD3528 и до 760 лм/м для SMD5050.

Применяются в областях, где нет необходимости в высоком световом потоке или замене на альтернативные источники освещения: подсветка мебели, открытых ниш и т. д.

Светодиодные ленты серии 5 (более яркие).Это светодиодные ленты со световым потоком до 360 лм/м для SMD3528 и до 1080 лм/м для SMD5050.

Применяются в областях, где есть необходимость в высоком световом потоке или замене на альтернативные источники освещения: основная подсветка помещения, закарнизная подсветка, декоративная подсветка зданий, наружная автомобильная подсветка, подсветка лайт-боксов и т. д.
