Именно поэтому светодиодную ленту можно резать только по 3 светодиода. Ведь если разорвать блок, цепь из трех светодиодов порвется (и в том месте нет специальной площадки для подключения 12 В). При этом можно заметить резистор, обозначенный «R2». Он обязательно расположен в каждом блоке и служит для защиты светодиодов от сгорания (ограничение по току). Стоить отметить, что данная лента обладает наименьшим энергопотреблением: 2,4 Вт на 1 м.

Все ленты поставляются в бобинах по 5 м. Ширина такой ленты — 8 мм. С задней стороны к ленте приклеен двухсторонний скотч, который позволяет быстро и легко закрепить ленту в необходимом месте.

Светодиодная лента с поддержкой RGB режима на светодиодах SMD 3528:60 светодиодов на метр. Светодиоды располагаются каждые 17 мм. Яркость ленты — 300 лм на метр. Потребляемая мощность — 4,8 Вт (в два раза больше предыдущей). При этом данная лента исполнена с поддержкой RGB режима работы (Red — красный, Green — зеленый, Blue — голубой).

Примечание.

Особенностью является то, что резать такую ленту можно каждые 9 диодов (3 цвета по 3 светодиода).

В каждом таком блоке будет находиться по 3 резистора (по одному на каждый цвет). При плавном переключении цвета будет заметна «зернистость» ленты. Но при этом мы получаем наименьшую цену RGB ленты. В месте отреза у RGB ленты: все цвета подписаны.

Внимание.

Не следует забывать, что у светодиодных лент плюс «+» является общим, а минус «-» подается на каждый цвет свой (а не наоборот!).

Ширина ленты так же 10 мм. Каждая лента поставляется с припаянными проводами с каждого конца (если ее не разрезали на метры).

Так выглядит лента с 60 SMD 3528 на метр. Включены одновременно три цвета. У светодиодов SMD 5050 все три цвета расположены в одном светодиоде, поэтому там лучше обеспечена плавность перехода от одного цвета к другому. О них речь пойдет чуть дальше.

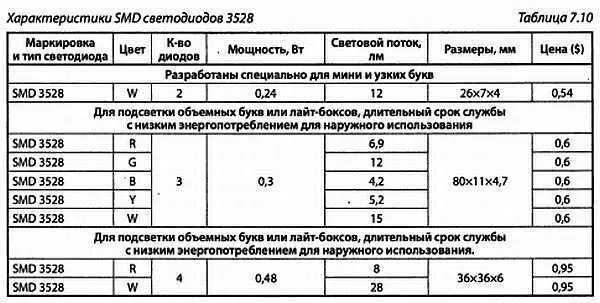

Светодиодная лента с SMD 3528: 120 светодиодами на метр.Яркость такой ленты — 600 лм на метр. Мощность, еще больше в 2 раза, равна 9,6 Вт на метр. Остальные характеристики ленты представлены в табл. 7.10.

Лента влагозащищенная. Включенной, выглядит она очень эффектно. Света достаточно для подсветки кухонного стола или подсветки комнаты.

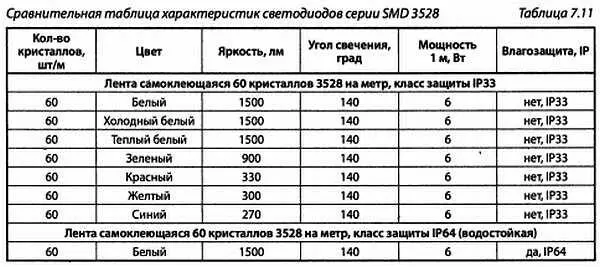

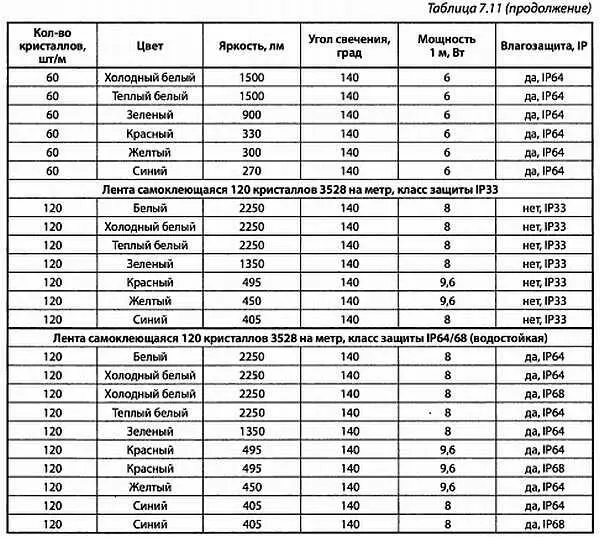

В табл. 7.11 приведены сравнительные характеристики светодиодных лент на диодах 3528.

Из табл. 7.11 видно, что различная плотность установки светодиодов на ленте дает разную яркость свечения погонного метра. Такое разнообразие позволяет подобрать необходимый тип ленты для различных задач. От равномерного распределения света на большой длине, либо более яркого сосредоточения на малых участках.

Совет.

Ленты с плотностью более 60 диодов в одном метре при работе имеют свойство нагреваться. Поэтому для надежной и продолжительной работы рекомендуется крепить их на теплоотводящих поверхностях. В качестве таких поверхностей может быть алюминиевый профиль, керамика, стекло. Не рекомендуется ограничивать свободный доступ воздуха к поверхности ленты, например, заливая ее клеем или силиконом.

SMD 5050 — мощный светодиод. По яркости эквивалентен трем светодиодам SMD 3528 (рис. 7.52).

Рис. 7-52. Сравнение яркости свечения светодиодов SMD3528и SMD5050

Отличаются продолжительным сроком службы, стабильностью характеристик, качественным исполнением. Устойчивы к вибрации, перепадам температуры, повышенной влажности окружающей среды. Предназначены для автоматического монтажа.

Люминофор: желтый YAG: Ce 530–580 нм. Цвет линзы: прозрачная (Water Clear). Чип: InGaN. Материал линзы: силиконовый компаунд. Материал корпуса: термоустойчивый пластик.

В ОДНОМ корпусе SMD 5050 помещено три светодиода, напряжение каждого от 3,1 до 3,3 В. Практика. показала, что светодиод насыщается до тока в 20 мА при напряжении 3,1–3,3 В, затем нагревает себя и тот же ток уже течет при напряжении 2,8–2,9 В.

SMD 5050 пригоден для применения в автомобильных сигнальных огнях, рекламе, фонарях, прожекторах, в осветительных целях. Применяя RGB или DMX контроллеры можно получать различные цвета свечения ленты.

На рис. 7.53 представлены геометрические размеры светодиода SMD 5050. На рис. 7.54 — внешний вид светодиода. На рис. 7.55 — светодиоды, установленные на ленте.

Рис. 7.53. Геометрические размеры и схемное обозначение светодиода SMD 5050

Рис. 7.54. Внешний вид светодиода SMD 5050

Рис. 7.55. Светодиоды SMD 5050, установленные на ленте

Низкая деградация светового потока — менее 4 % за 3000 часов эксплуатации. Корпус PLCC-2 из термостойкого полимера, выдерживающего температуру до 250 °C. Компактный размер: 5,0х5,4х1,5 мм; пригоден для всех видов SMD-монтажа. Низкое тепловое сопротивление кристалл/подложка 6 °C/Вт.

Пригоден для пайки оплавлением (стандарт JEDEC J-STD-02 °C). Максимальный рабочий ток: 60 мА. Рекомендуемый продолжительный ток эксплуатации: 50 мА. Максимальная температура кристалла: 110 °C. Угол рассеивания — 120 град. Остальные характеристики представлены в табл. 7.12.

Меры предосторожности . Избегайте прикосновения к линзе светодиода острыми предметами. Избегайте появления отпечатков пальцев и других загрязнений на линзе светодиода. При хранении защищайте от пыли. При вскрытии упаковки рекомендуется использовать светодиоды в течение 24 часов. После пайки не рекомендуется подвергать светодиоды механическим воздействиям и вибрации до полного остывания корпуса. Длительное воздействие прямых солнечных лучей может вызвать обесцвечивание люминофора. Рекомендуемые условия хранения: +5…+30 °C; влажность 70 % или менее.

Особенности пайки светодиода SMD 5050. Пайка светодиода не может производиться более одного раза. Необходимо избегать сильного давления на корпус светодиода. Не переворачивайте печатную плату после пайки до ее полного остывания. Желательно пользоваться низкотемпературными паяльными пастами. При ручной пайке температура жала паяльника не должна превышать 300 °C. Время пайки — не более 3 с.

Теперь рассмотрим ленты, созданные с использованием светодиода SMD 5050.

SMD 5050 RGB — многоцветная лента, в каждом светодиоде используется 3 кристалла: красного, синего и зеленого цвета. RGB светодиодная лента управляется RGB-контроллером, что дает возможность выбора любого цветового спектра и задания всевозможных программ смены цвета.
