Внимание.

У RGB светодиодных лент общим проводом является плюсовой.

Для работы контроллера на его вход INPUT (V- и V+) необходимо подать с дополнительного блока питания, рассчитанного на ток нагрузки не менее 15 А, соблюдая полярность, постоянное питающее напряжение 12 (24) В. Обычно от светодиодной ленты идут цветные провода черный, красный, зеленый и синий, которые подсоединяются к клеммам OUTPUT (V+, R, G и В), соответственно.

Примечание.

К контроллеру CT305R, вместо RGB ленты, можно подключать от одной до трех монохромных лент и управлять порядком их включения и яркостью свечения.

Для этого нужно плюсовые выводы лент соединить вместе, подключив к выводу контроллера OUTPUT (V+), минусовые выводы каждый отдельно в любом порядке подсоединить к OUTPUT (R, G и В).

Для подключения RGB ленты, меняющей цвет, необходимы: лента; блоки питания; контроллер; усилители (если длина ленты больше, чем «тянет» контроллер).

Схема подключения с полным использованием мощности усилителя RGB. Диммер на 72 Вт, 2 усилителя 12 А и 20 м светодиодной ленты 5050/60 (рис. 7.59).

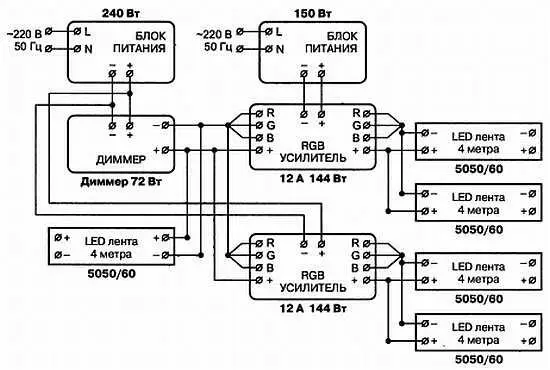

Рис. 7.59. Схема подключения ленты с полным использованием мощности усилители RGB

Готовые схемы подключения RGB лент представлены:

♦ для 5050/30: 6AIR 72 Вт с 5 м ленты (рис. 7.60), RGB Touch 216 Вт с 30 м ленты (рис. 7.61);

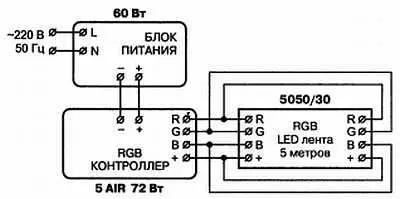

Рис. 7.60. Схема подключения RGB лент для 5050/30:6AIR 72Вт с 5 м ленты

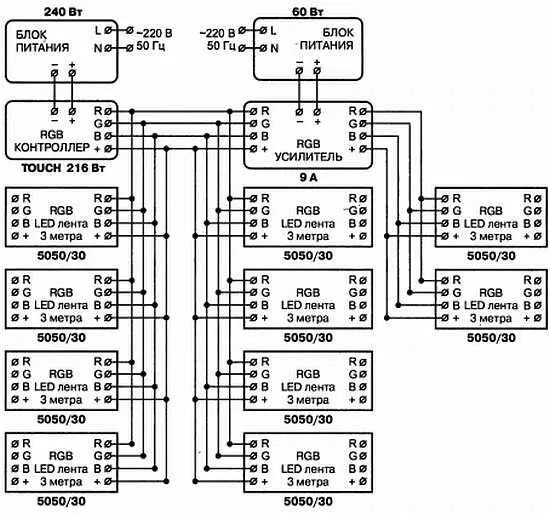

Рис. 7.61. Схема подключения RGB лент для 5050/30: RGB Touch 216 Вт с 30 м ленты

♦ для 5050/60: RGB Touch 216 Вт с 20 м ленты (рис. 7.62).

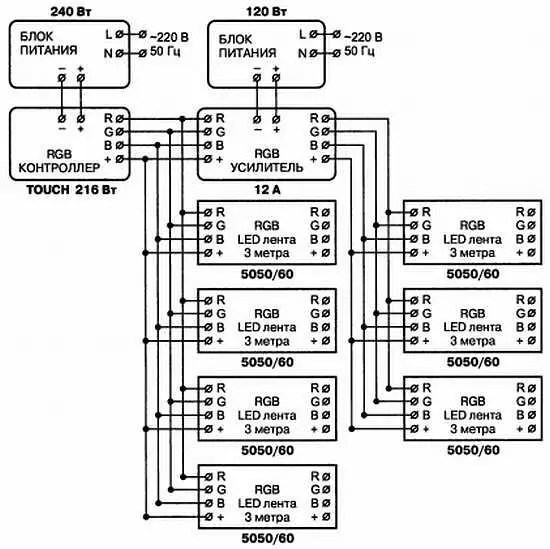

Рис. 7.62. Схема подключения RGB лент для 5050/60: RGB Touch 216 Вт с 20 м ленты

Подключение блока питания (рис. 7.63): L, N — разъемы для проводов из розетки 220 В (какой L, какой N роли не играет). V- (СОМ) и V+ — разъемы 12 В для проводов к ленте или контроллеру или диммеру (подключайте соответствующие маркировке провода, V+ к V+ контроллера или плюсу на ленте, V- к V-контроллера или минусу на ленте). Значок между LN и V+V это заземление.

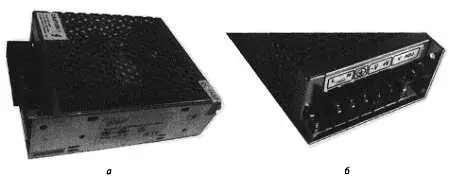

Рис. 7.63. Внешний вид блока питания ( а) и разъемы ( б)

Блок питания, контроллер или усилитель подбираются по общей формуле:

Р устр= L∙ W∙1,25 (Вт)

где: L— длина выбранной светодиодной ленты (м); W— потребляемая мощность 1 метра выбранной ленты (Вт); 1,25 — коэффициент запаса мощности устройства.

Примечание.

Ваттность приобретаемого устройство должна быть не меньше значения, полученного с помощью данной формулы.

Электронный светодиодный RGB усилитель ( http://www.prosvet-kr.ru), он же контроллер-повторитель (RGB Data Repeater), предназначен для увеличения выходной мощности LED контроллеров (с ШИМ выходом и общим анодом «+V»).

RGB усилитель сигнала выполняет функцию «Ведомого» LED контроллера и получает сигнал от «Ведущего» LED контроллера, затем усиливает и передает сигнал на RGB светодиодные светильники. Усилители используются с одним RGB контроллером и позволяют увеличить количество подключаемых LED RGB устройств.

Примечание.

Амплитуда управляющего (от ведущего LED контроллера) напряжения должна быть не меньше рабочего выходного (питающего напряжения от блока питания) усилителя.

Существует несколько вариантов подключения LED усилителей мощности.

По схеме, представленной на рис. 7.64, можно подключать LED светильники с одинаковым рабочим напряжением (DC 12 В или DC 24 В), поскольку и контроллер и усилители питаются от одного блока питания.

Примечание.

Мощность источника питания должна быть больше суммарной максимальной возможной мощности LED нагрузки на 20 % (необходимый запас для защиты от перегрева).

Недостаток схемы (рис. 7.64) состоит в том, что при импульсной нагрузке (наличие RC или LC фильтров в цепи схем стабилизации светильников) и динамическом режиме работы (смена цветов и яркостей) происходят пульсации и колебания выходного напряжения, которые могут оказывать влияние на устойчивость работы как LED усилителей, так и ведущего LED контроллера.

Рис. 7.64. Подключение LED светильников с одинаковым рабочим напряжением

В схеме, представленной на рис. 7.65, светодиодный контроллер и LED усилители имеют независимые источники питания. Это позволяет уменьшить влияние динамической нагрузки, повысить стабильность работы устройств управления. А также повышает надежность всей системы, в случае выхода из строя одного из блоков питания (источников питания) или КЗ в цепи нагрузки светильников.

Мощность блоков питания определяется мощностью светильников в соответствующей линии до LED усилителя + 20 % (необходимый запас мощности для защиты от перегрева). Т. е. мощность блока питания LED усилителя определяется мощностью LED нагрузки подключенной к выходу усилителя.

Мощность блока питания LED контроллера определяется мощностью потребления контроллера (несколько ватт) и усилителей (несколько ватт), если к LED контроллеру подключена еще LED нагрузка напрямую (без усилителей), то ее тоже надо учесть. Возможны также комбинированные схемы (рис. 7.64 + рис. 7.65), в которых контролер питается от маломощного блока питания, а усилители от единого мощного блока питания (рис. 7.66).

Данная схема позволяет реализовать синхронную работу от одного LED контроллера светодиодной нагрузки с разным рабочим напряжением, например, динамическую подсветку со светильниками DC 12 В и DC 24 В (рис. 7.66).

Рис. 7.65. Схема с развязкой по питанию между контроллером и линиями нагрузки

Рис. 7.66. Комбинированная схема, имеющая развязку по питанию между котроллером и линиями нагрузки с различными рабочими напряжениями

Внимание.

Для устойчивой работы LED усилителя амплитуда управляющего (от ведущего контроллера) напряжения должна быть не меньше рабочего выходного (питающего от блока питания) усилителя.

Таким образом, при синхронизации работы светильников с рабочим напряжением DC 12 В и DC 24 В управляющее напряжение с контроллера (на усилители) должно быть 24 В.

Рассмотренные в этом разделе блоки питания должны иметь запас мощности не менее 20 %. Соблюдайте полярность при подключении RGB-светильников и блоков питания к усилителю.
