В отличие от ламп накаливания, светодиодные ленты нельзя подключать непосредственно в бытовую электрическую сеть 220 В. Для них нужно питающее напряжение постоянного тока величиной 12 В или 24 В. Напряжение питания указано по всей длине ленты.

Для получения необходимого напряжения применяют преобразователи напряжения. Пока нет устоявшейся терминологии, их называют по-разному: драйверы, адаптеры, преобразователи, блоки питания, источники питания. Всеми этими словами называют одно устройство, преобразующее сетевое напряжение переменного тока 220 В в напряжение постоянного тока требуемой величины, для лент в зависимости от типа, 12 В (используется часто) или 24 В (применяется редко, как правило, в RGB лентах).

Для подключения одноцветной ленты необходимы: лента; блок питания; диммер, если нужно (регулировать яркость); усилители (если длина ленты больше, чем «тянет» диммер).

Внимание.

Для выбора блока питания для светодиодной ленты важна не только величина постоянного напряжения на выходе, а и величина тока, которую он сможет выдать в нагрузку.

Для выбора подходящего блока питания для конкретного случая нужно узнать суммарную величину тока, которую будут потреблять все установленные светодиодные ленты.

Как подобрать блок питания к ленте? Мощность блока питания рассчитывается по формуле:

Р иип= L∙ P+ 20%

где: Р иип— мощность импульсного блока питания; L— длина отрезка светодиодной ленты (м); Р— мощность 1 м светодиодной ленты, указана в техническом основании; 20 % — необходимый запас мощности.

Совет.

Не следует подбирать импульсный блок с запасом по мощности более 50 %, так как в данном случае вы получите нештатный режим работы блока питания.

Пример: блок питания для питания 30 м светодиодной ленты 3528/60. Потребление 1 м ленты 3528/60 — 4,8 Вт, (потребление 1 м ленты RISHANG 3528/60 — 6 Вт), следовательно, мощность блока питания должна быть не менее, чем: 30 м х 4,8 Вт 1,25 = 180 Вт. Для ленты RISHANG: 30 м ∙ 6 Вт ∙ 1,25 = 225 Вт.

Теперь подберем блок питания для светодиодной ленты LED-CW-SMD5050. Обычно потребляемый ток метра ленты указывается в сопроводительной документации, то если таковой нет, то не сложно расчет выполнить самостоятельно. Достаточно количество установленных светодиодов умножить на ток потребления каждого из них.

Так как мы выбрали светодиодную ленту с установленными светодиодами типа LED-CW-SMD5050, длина ленты 18 м и на метре длины по 30 светодиодов. Общее количество светодиодов получается 18∙30 = 540 шт.

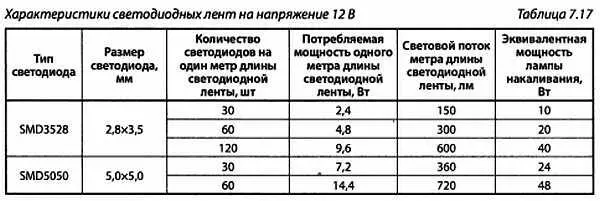

Один светодиод LED-CW-SMD5050 (табл. 7.17) потребляет ток 0,02 А, следовательно, суммарный ток потребления всей подсветки составит: 540 х 0,02 А = 10,8 А. Но мы не учли, что светодиоды при напряжении питания ленты 12 В подключаются по три последовательно через резисторы, следовательно, расчетный ток нужно уменьшить в три раза. 10,8/3 = 3,6 А. Но в одном корпусе светодиода LED-CW-SMD5050 находиться три элементарных светодиодов, поэтому полученный ток нужно умножить на 3. То есть ток составит 10,8 А. И так, в результате расчетов определено, что потребуется блок питания напряжением 12 В с током допустимой нагрузки до 10,8 А.

Рассчитаем мощность требуемого блока питания, умножив напряжение на ток 12 В ∙ 10,8 А = 130 Вт. Получилось, что нужен блок питания мощностью 130 Вт. Для надежной работы блока питания необходим 20 % запас по мощности. В результате потребуется блок питания мощностью 156 Вт.

Практически можно использовать любой блок питания, который удовлетворяет необходимым требованиям.

Можно рассчитать мощность блока и с помощью приведенной выше табл. 7.17.

После того, как выбран тип ленты, нужно взять против типа ленты данные из колонки таблицы «Потребляемая мощность одного метра длины светодиодной ленты, ватт» и умножить это число на длину светодиодной ленты в метрах. Полученный результат умножить на 1,2 (блок питания должен иметь 20 % запас по мощности). Вот и получена мощность блока питания для подключения выбранной ленты.

Например, расчет для выбранной ленты для подсветки потолка CW-SMD5050 с 30 светодиодами на метре длины. Потребляемая мощность метра светодиодной ленты составляет по табл. 7.17 7,2 Вт. Умножаем 7,2 на 18 м, получается 129,6 Вт. Полученный результат умножаем на коэффициент запаса 1,2 и получается, что нужен блок питания, выдающий напряжение 12 В мощностью 156 Вт.

Совет.

Для подключения лент с диодами SMD5050 желателен пассивный теплоотвод (алюминиевая, металлическая или оцинкованная полоса или установка на теплопоглощающую поверхность: камень, кирпич, бетон, металл) в связи с тем, что лента SMD5050 перегревает сама себя на 5-10 °C выше допустимой температуры. Если не снять лишние градусы, то в результате перегрева лента SMD5050 в год будет терять 10–15 % яркости!

Внимание.

При последовательном подключении длина запитываемого фрагмента ленты не должна превышать 5 м (для лент 5050 рекомендуется 3–4 м). Иначе в конце фрагмента будет затухание, а в начале перегрузка!

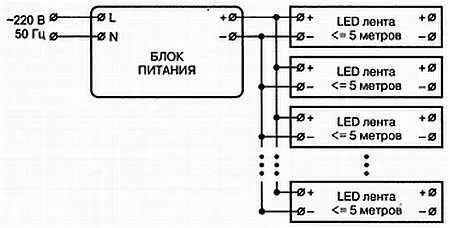

Схема подключения одноцветной ленты без диммера представлена на рис. 7.56.

Рис. 7.56. Схема подключения одноцветной ленты без диммера

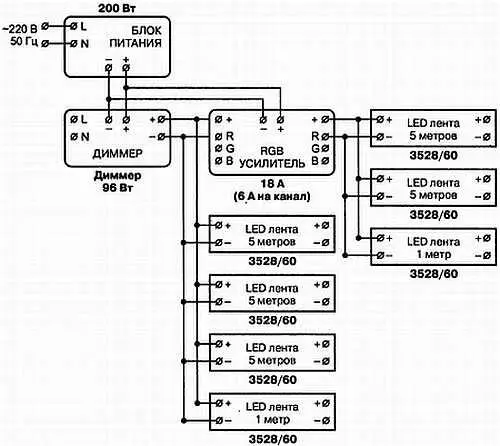

Схемы подключения одноцветной ленты с диммером и усилителем представлена на рис. 7.57. Это схема с использованием одного канала усилителя RGB, диммера на 96 Вт, усилителя 18 А и 27 м светодиодной ленты 3528/60.

Рис. 7.57. Схема подключения одноцветной ленты с диммером и усилителем

Если RGB светодиодную ленту подключить к обыкновенному блоку питания, то динамического светового эффекта достичь не удастся. Все светодиоды будут светить непрерывно, можно конечно, манипулируя переключателем, менять цвет свечения, но плавного изменения цвета получить будет невозможно. Для такой задачи выпускаются специальный контроллер с пультом дистанционного управления, позволяющие автоматически изменять величину выходных напряжений каждого цветового канала по заданному алгоритму и, тем самым, обеспечить переливание цветов.

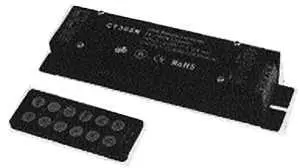

Контроллер CT305R (рис. 7.58) обеспечивает ток 5 А по каждому из каналов.

Рис. 7.58. Внешний вид контроллера CT305R
