Влагостойкие ленты предназначены для работы непосредственно в водной среде, например, в аквариуме, их можно разместить для подсветки на дне бассейна. В них светодиодная лента полностью герметизирована силиконом, поэтому светодиоды и резисторы надежно защищены от воздействия воды.

Примечание.

При выборе влагозощищенной ленты следует учитывать, что часть светового потока при прохождении через слой силикона теряется.

Разрезать на части можно только светодиодные ленты, не защищенные от влаги, то есть только те, которые предназначены для эксплуатации в помещениях.

Внимание.

Влагозащищенные и влагостойкие светодиодные ленты, без последующей герметизации, разрезать недопустимо.

Для устранения этого недостатка созданы водостойкие светодиодные модули , позволяющие осуществлять подсветку интерьера и световую рекламу легко быстро и надежно. Область применения светодиодных модулей на практике ограничена только фантазией человека.

Особенно удобны модули для подсветки в автомобиле. Достаточно подключить через предохранитель к бортовой сети и приклеить, или закрепить саморезами модуль внутри салона автомобиля или с наружной его стороны.

Конструкция светодиодных модулей (рис. 7.48) представляет собой неглубокую кроватку из пластмассы или металла, в которой установлена печатная плата со светодиодами. Сверху плата залита прозрачным силиконом. Таким образом, обеспечивается защита от воздействия влаги и брызг воды.

Рис. 7.48. Внешний вид водостойкого светодиодного модуля, белого свечения на SMD3528

Светодиоды подключены по такой же схеме, как и в светодиодной ленте. На внешней стороне дна кроватки имеется липкий слой, открыв который удалением защитной пленки, модуль можно фиксировать на любой плоской поверхности.

Предусмотрена возможность крепления за проушины модулей с помощью саморезов. Все светотехнические и электрические расчеты для светодиодной ленты справедливы и для светодиодных модулей.

Прямоугольные светодиодные модули продаются в виде блоков. Модули легко отделяются от блока по одному или группами.

Электрически все модули уже соединены между собой. Достаточно подать питание на любой крайний из них, и засветятся светодиоды на всех модулях. Блоки можно наращивать в любом количестве, соединяя их параллельно.

В продаже существуют комплекты ленты основных разновидностей защиты от воды или влаги.

Степень защиты IP65 . Представляет собой полую прямоугольную оболочку из силикона, в котором находится лента. Для крепления к поверхности может применяться как двухсторонний скотч, так и специальные клипсы. В комплект входит набор клипс, торцевых заглушек и тюбик с силиконом для герметизации отрезанных участков.

Степень защиты IP67 .Представляет собой прозрачный материал, который наносится на верхний слой ленты, заливая светодиоды, и токопроводящие дорожки, и защищая тем самым от внешних воздействий.

Степень защиты IP68 . Представляет собой п-образную подложку, в которую помещена лента, а верхний лицевой слой залит прозрачным силиконом. Ленты с любым типом влагозащиты могут применяться как внутри, так и с наружи помещений. Такие ленты могут использоваться непосредственно в водной среде, подсветках фонтанов и бассейнов.

Примечание.

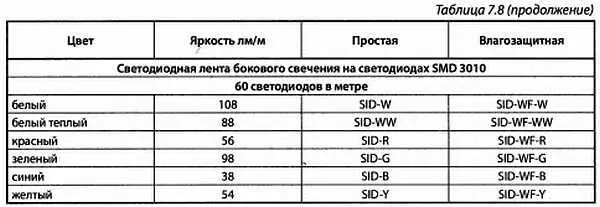

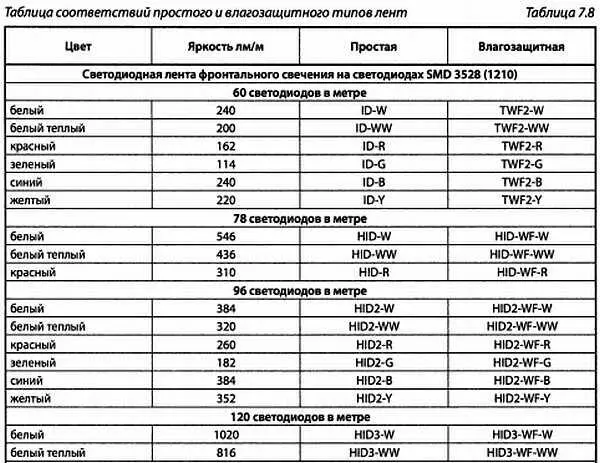

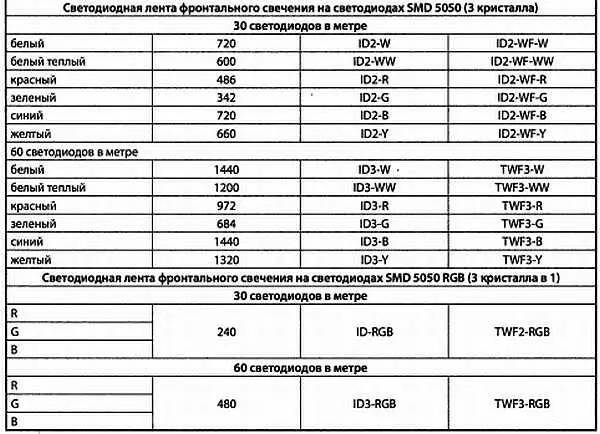

Каждый тип незащищенной ленты соответствует такой же ленте, но защищенной. Это соответствие можно увидеть в табл. 7.8.

Типом влагозащищенной ленты, у которой нет аналога без защиты, является 0508WF. Вид защиты у нее соответствует типу В. Особенностью является применение в данной модели светодиодов 0508, а также сплошной черной или белой основы. Эта лента имеет очень эстетичный внешний вид. Поэтому может применяться на открытых участках в оформлении интерьера или рекламы. Благодаря широкому углу свечения диода и прозрачной заливке, испускаемый лентой свет мягкий, рассеянный и приятный для глаз.

Светодиодные ленты различаются цветом подложки (гибкой печатной платы). В большинстве своем они имеют 3 цвета подложки: белый, желтый и черный, который встречается редко. Цвет печатной платы имеет значение лишь с эстетической точки зрения, на характеристики самой светодиодной ленты он не влияет.

Светодиод SMD 3528 — это небольшой источник света, внутри которого расположен один светоизлучающий кристалл, световой поток такого диода варьируется в пределах от 3 до 6 люмен, в зависимости от качества конкретного светодиода. Номинальный ток всех разновидностей составляет 0,02 А, а угол рассеивания — 120 град. Остальные характеристики представлены в табл. 7.9.

SMD (Surface-mount device) — устройства поверхностного монтажа, т. е. это описание того, как крепятся светодиоды на подложку. На рис. 7.49 представлены геометрические размеры светодиода SMD 3528. На рис. 7.50 — внешний вид светодиода. На рис. 7.51 — светодиод, установленный на ленте.

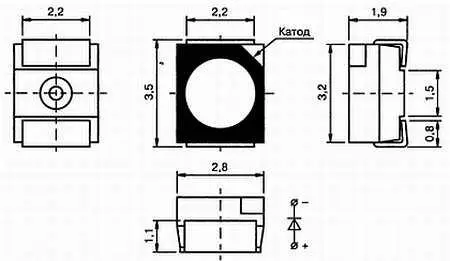

Рис. 7.49. Геометрические размеры и схемное обозначение светодиода SMD 3528

Рис. 7.50. Внешние виды светодиода SMD 3528сверху и снизу

Рис. 7.51. Светодиод SMD 3528, установленный на ленте

Светодиодная лента с SMD 3528:30 светодиодов на метр. Яркость каждого такого светодиода — 5 лм для белого цвета. В метре такой ленты располагается 30 светодиодов. Они расположены через каждые 33 мм. Яркость метра такой ленты — 150 лм (30 светодиодов х 5 лм). Эта лента не влагозащищенная, она не залита силиконом. Плюс при этом только один — меньшая цена.

Сама лента состоит из металлической подложки. В ней проходит 3 провода: общий плюс, общий минус и перемычка между светодиодами в блоке. Каждый блок состоит из трех светодиодов. Связано это, в первую очередь, с напряжением питания: при питании в 12 В и трех светодиодах, последовательно соединенных, на каждый светодиод подается 4 В, что является нормальным напряжением.
