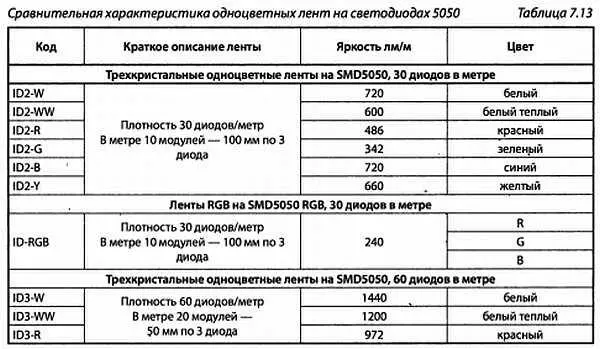

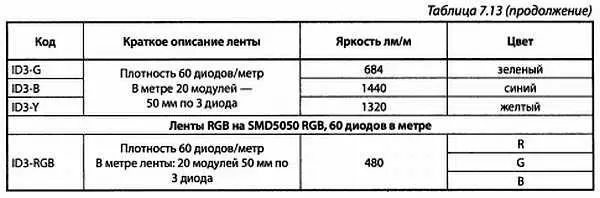

Сравнительная характеристика одноцветных лент на светодиодах 5050 (3 чипа в корпусе) представлена в табл. 7.13.

Примечание.

Питание всех лент 12 В, 5 м/упаковка, размер ленты 5000 х10мм.

Главной светотехнической характеристикой является интенсивность светового потока, которая выражается в люменах на метр (лм/м). Величина светового потока определяется типом и количеством светодиодов, установленных на одном метре ленты. Зная тип светодиодов и их количество, легко определить световой поток.

Пример 1. На метре светодиодной ленты белого света установлено 30 светодиодов типа LED-CW-SMD3528 (размер 3,5x2,8 мм), имеющий световой поток 5 лм каждый. Умножаем 5 лм на 30, получаем 150 лм. Для сравнения: такой световой поток излучает 10 ватная лампа накаливания. *

Пример 2. Если лента сделана на основе 30 светодиодов LED-CW-SMD5050 (размер 5x5 мм), имеющий уже световой поток 12 лм, то 12 х 30 = 360 лм. Для сравнения: такой световой поток излучает 24 ваттная лампа накаливания.

Опытом применения ламп накаливания обладает каждый, поэтому воспользовавшись вышеприведенной методикой легко определиться с типом, установленных на ленте светодиодов, их количестве и длиной ленты. А если длина ленты уже определена, то выполнить обратный расчет. Рассмотрим обратный расчет на конкретном примере.

Пример 3. Пусть нужно установить потолочное освещение в комнате размером 5 м х 4 м. Периметр комнаты такого размера составит 5 + 4 + 5 + 4 = 18 м. Нужно создать мягкое и не очень яркое освещение.

Если использовать лампы накаливания, то суммарная их мощность должна будет составлять порядка 200 Вт, световой поток от которой составит 3000 лм (15 лм х 200). Длина ленты должна быть равна длине периметра комнаты, то есть 18 м. Для определения светового потока, который должен излучать один метр светодиодной ленты нужно разделить 3000 лм на 18 м. Получается 166 лм/м.

Для нашего случая подойдет лента с 30 светодиодами LED-CW-SMD3528 на метре длины. Расчет делался без учета потерь на отражение от потолка, а они составляют не менее 50 %. Следовательно, для гарантированной освещенности комнаты нужно выбрать ленту с большим в два раза световым потоком.

Есть два варианта: взять ленту с 30 светодиодами LED-CW-SMD5050 или LED-CW-SMD3528, но уже в количестве 60 шт. на метре. Первый вариант предпочтительнее, так как обеспечит гарантированный запас.

Примечание.

Для RGB и монохромных светодиодных лент расчет выполняется точно также, как и для лент белого свечения.

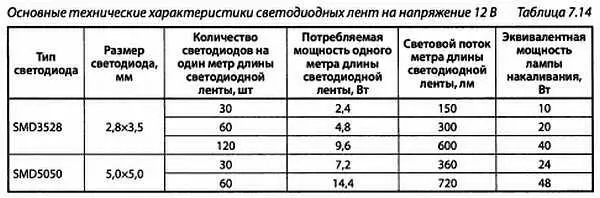

На светодиодных лентах не всегда нанесена маркировка, что затрудняет сделать расчеты на ее использование. Но выяснить технические параметры светодиодной ленты можно, если воспользоваться данными, приведенными в табл. 7.14 ( http://ydoma.info/).

В настоящее время в светодиодных лентах, как правило, применяются два типа светодиодов:

♦ SMD 3528, имеющие размер 2,8 мм х З,5 мм;

♦ SMD 5050, имеющие размер 5,0 мм х 5,0 мм.

А по размеру светодиодов можно определить, какой тип светодиодов запаян на ленте. Посчитав количество светодиодов на метре длины, по табл. 7.14 можно получить данные о технических характеристиках данной светодиодной ленты.

С помощью таблицы не сложно подобрать тип и длину светодиодной ленты — аналога лампочкам накаливания. Например, чтобы заменить одну лампочку накаливания мощностью 80 Вт светодиодной лентой, нужно взять:

♦ или 8 м светодиодной ленты на SMD3528 (30);

♦ или 2 м светодиодной ленты на SMD3528 (120) или SMD5050 (60).

Когда длина ленты четко определена, приступаем к расчету суммарной потребляемой мощности всех диодов. Для этого умножаем потребляемую мощность одного метра светодиодной ленты на общую расчетную длину.

Внимание.

Светодиодная лента рассчитана на питание 12 В ±5 %. Если это условие не соблюдено, срок службы ЗНАЧИТЕЛЬНО сокращается!

Выбор правильного сечения проводов в кабеле гарантирует, что 12 В, поступающие от источника питания либо управляющего устройства, дойдут до потребителя питания без потери!

Если выбрать кабель сечением меньше чем нужно, то произойдет потеря, и к ленте придет не 12 В ±5 %, а меньшее значение. Это приведет к преждевременному выходу светодиодной ленты из строя! Необходимо правильно подбирать кабель для ВСЕХ соединений!

Совет.

На сайте http://www.LEDbox.com.ua/ в разделе «Светодиодныеленты» и «Блоки питания» есть калькуляторы сечения проводов в кабеле, призванные помочь правильно выбрать кабели для подключения.

Светодиодная лента потребляет небольшую мощность, и потребляемый ток, при длине ленты в один метр, даже самой яркой SMD5050 (60), составляет не более 1,2 А. Поэтому о сечении провода при подключении такого отрезка ленты можно не задумываться, подойдет практически любой имеющийся под рукой многожильный провод.

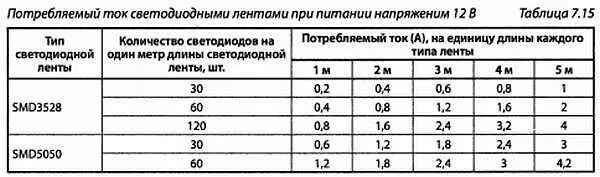

А вот при подключении ленты длиной, например, 18 метров типа LED-CW-SMD5050 (30), суммарный ток потребления составит 10,8 А. Исходя из потребляемой мощности одного метра светодиодной ленты и напряжение питания, рассчитали величину тока, который будет потреблять светодиодные ленты разной длины популярных типов ( http://ydoma.info/). Результаты сведены в табл. 7.15.

Светодиодные ленты выпускаются максимальной длиной до 5 м. Поэтому производителем должно быть обеспечено необходимое сечение дорожек, выдерживающее ток потребления светодиодной лентой. За основу для разработки электромонтажной схемы подключения светодиодной ленты к источнику питания можно брать эту величину.

Примечание.

Исходя из экономических соображений, запас дорожек по току нагрузки не превышает 20 %.

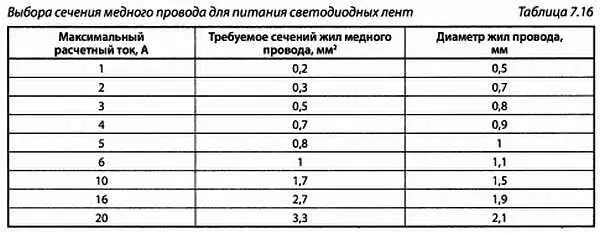

Если устанавливается один мощный бок питания в значительном удалении от лент, то целесообразно от блока питания протянуть пару толстых проводов к светодиодным лентам. Подобрать необходимое сечение провода для заданного тока можно по табл. 7.16.

Мощные блоки питания обычно имеют большие габариты и зачастую целесообразнее применить несколько менее мощных блоков, размещая их в непосредственной близости со светодиодными лентами.
