Для ориентирования карты по линиям местности надо стать на какой-либо линейный местный предмет (прямолинейный участок дороги, линию связи, просеку в лесу, у берега реки и т. д.), который обозначен на карте. Повернуть карту так, чтобы направление этой линии на карте совпало с направлением этой же линии на местности (рис. 91). Затем следует посмотреть, все ли местные предметы, расположенные на местности справа и слева от выбранной линии, имеют такое же расположение на карте. Если расположение их соответствует, то карта ориентирована правильно.

Рис. 91. Ориентирование карты по линии местности (по участку дороги)

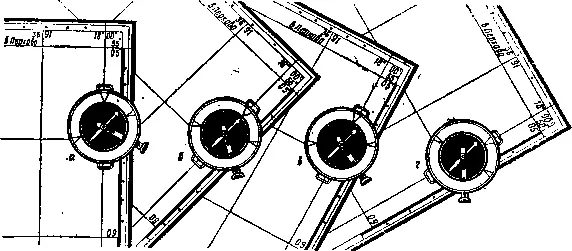

Рис. 92. Ориентирование карты по компасу

Ориентирование карты по направлению на местный предмет выполняется так же, как и по линиям местности. Отличие состоит лишь в том, что вместо линии местности используется направление с одного местного предмета, опознанного на местности и изображенного на карте, на другой. Став у одного из этих местных предметов, положить на карту линейку (карандаш) так, чтобы ее грань касалась условного знака этого предмета и условного знака того предмета, по направлению на который ориентируется карта. Удерживая линейку в таком положении, поворачивать карту до тех пор, пока второй предмет не окажется на линии визирования. При этом линейку нужно держать к себе тем концом, который обращен на карте к точке стояния. Когда второй предмет окажется на линии визирования, карта будет ориентирована.

Ориентирование карты по компасу выполняется в такой последовательности (рис. 92): компас положить на боковую сторону рамки карты так, чтобы линия север — юг его шкалы совпала с направлением этой стороны, а нулевое деление шкалы было обращено к северной стороне рамки, а затем отпустить тормоз стрелки компаса, и, когда стрелка остановится, поворачивать карту до тех пор, пока стрелка своим северным концом не установится против нулевого деления шкалы. При таком положении карта ориентирована, но без учета магнитного склонения. Затем, не нарушая положения компаса, повернуть карту так, чтобы северный конец его стрелки стал против деления по шкале, соответствующего величине и знаку (восточное, западное) магнитного склонения для данного листа карты. На рис. 92 карта ориентирована с учетом восточного склонения +15°. Данные о магнитном склонении, сближении меридианов и поправке направления имеются на каждом листе карты. Если бы для данной карты магнитное склонение было равно —15° (западное), то карту надо было бы повернуть так, как показано на рис. 92.

Компас устанавливается к вертикальной линии километровой сетки так, чтобы северный конец стрелки показывал отсчет, равный поправке направления с ее знаком. На рис. 92, г карта ориентирована по вертикальной линии километровой сетки с учетом поправки направления, которая равна —15°.

Несложно определять место своего нахождения тогда, когда оно расположено рядом с каким-нибудь предметом, изображенным на карте. В этом случае данное место будет совпадать с расположением условного знака предмета. Если же это место не совпадает с расположением местного предмета, обозначенного на карте, то его можно определить одним из следующих способов: по ближайшим местным предметам, промером расстояния и обратной засечкой.

Для определения своего места по ближайшим местным предметам надо ориентировать карту и опознать на ней и на местности один-два предмета. Затем глазомерно определить свое место относительно этих предметов на местности.

Определение места своего нахождения промером расстояния применяется обычно при движении по дороге или вдоль какого-либо другого местного предмета, имеющего линейное начертание на местности и обозначенного на карте. С началом движения от опознанного на местности и на карте местного предмета ведется измерение пройденного пути (по спидометру, шагами, по времени движения и т. п.). Место своего прохождения всегда можно определить, отложив в масштабе карты расстояние, пройденное от исходной точки по направлению движения,

Обратной засечкой свое место легко определить по местным предметам, расположенным в стороне от дороги или другого линейного ориентира, вдоль которого осуществляется движение. Для этого надо ориентировать карту и опознать на ней и на местности какой-либо ориентир. Приложив на карте линейку к изображению этого ориентира и не нарушая ориентировки карты, визировать на предмет по линейке. Когда ориентир окажется на линии визирования, а край линейки коснется его условного знака, нужно прочертить линию от ориентира на себя. Место пересечения этой линии с дорогой и будет местом нахождения.

Обратной засечкой можно определить свое место и тогда, когда оно находится в районе, ничем не обозначенном на карте. Для этого надо опознать на местности два-три предмета, изображенные на карте, ориентировать карту по компасу, а затем, так же как и в предыдущем случае, поочередно провизировать на эти предметы и прочертить направления от них на себя. Все эти направления должны пересечься в одной точке, которая и укажет на карте место своего нахождения.

Для нахождения на карте предмета, видимого на местности, необходимо: ориентировать карту и найти на ней свое место; сохраняя ориентировку карты, повернуться лицом к предмету, положение которого нужно найти на карте; мысленно провести линию на предмет, видимый на местности, и по направлению этой линии найти на карте условный знак этого предмета.

Для нахождения на местности предмета, обозначенного на карте, необходимо ориентировать карту и найти на ней свое место, приложить к нему и к условному знаку предмета линейку, а затем, не сбивая ориентировки карты и не сдвигая линейки, смотреть вдоль линейки и отыскать на местности соответствующий предмет.

При нанесении на карту местных предметов и объектов, которые на ней не указаны, но имеют значение при постановке задач, целеуказании, ориентировании, движении и т. д., надо поступать следующим порядком:

— определить на карте точку своего стояния;

— приложить к точке стояния линейку и, не сбивая ориентировки карты, повернуть линейку около точки стояния, визируя через нее на предмет, видимый на местности, и прочертить вдоль края линейки направление;

— на прочерченном направлении отложить от точки стояния измеренное расстояние в масштабе карты; полученная точка укажет положение предмета на карте.
