При нанесении на карту местных предметов, находящихся на большом удалении, применяется способ прямой засечки. Для этого, сориентировав карту на первой точке стояния (рис. 93), приложить к ней линейку, визируя на предмет, прочертить направление. Затем перейти на вторую точку и повторить на ней те же действия. Место пересечения прочерченных направлений с обеих точек стояния и будет точкой, где находится определяемый местный предмет.

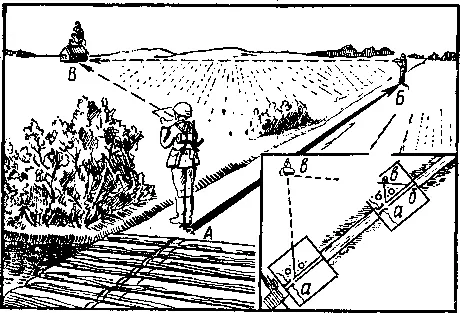

Рис. 93. Определение своего места по местному предмету прямой засечкой

Для ориентирования по карте в движении нужно перед началом изучить по карте выбранный или указанный маршрут, определить и запомнить общее направление движения относительно сторон горизонта, расположения своих войск и войск противника.

Затем выбрать и отметить на карте ориентиры по маршруту, необходимые для контроля правильности движения. В качестве таких ориентиров могут быть населенные пункты, перекрестки основных дорог, отдельные рощи, характерные высоты и другие местные предметы, расположенные в непосредственной близости от маршрута движения. После этого измерить и записать на карте расстояния между ними, определить общую протяженность маршрута и время, необходимое для движения. При изучении маршрута особое внимание необходимо обратить на наличие труднопроходимых участков и путей обхода их, перекрестков и развилок дорог, запомнить их характер и взаимное расположение.

Чтобы выдержать направление движения и не сбиться с пути, надо в ходе движения постоянно проверять ориентировку и свое местоположение. Для этого, двигаясь от одного ориентира к другому, необходимо сличать карту с местностью и определять на ней место своего нахождения, используя для этого показания спидометра. Особенно тщательно надо проверять правильность движения при выезде из населенных пунктов, на перекрестках и развилках дорог. Въезжая в лес или на местность, бедную ориентирами, нужно заметить время по часам, а затем, учитывая скорость движения, проверять по карте свое местоположение по ориентирам, определяя пройденное до них расстояние по времени движения.

Если предстоит движение вне дорог, необходимо по карте наметить маршрут движения так, чтобы он четко был обозначен на карте легкоопознаваемыми на местности ориентирами. В ходе движения в этом случае целесообразно чаще, чем при движении по дорогам, ориентироваться и сличать карту с местностью.

При движении на закрытой местности, особенно в лесу, ориентирование и выдерживание направления производится, как правило, по компасу. Для этого необходимо подготовить данные для движения по азимутам. В качестве ориентиров надо использовать лесные дороги, поляны, вырубки, характерные формы и детали рельефа, озера и т. п.

При подготовке к движению ночью ориентиры по маршруту движения выбираются на более близких расстояниях один от другого. В качестве ориентиров надо выбирать такие местные предметы, которые легко могут быть опознаны в темноте. Хорошими ориентирами в этом случае могут быть местные предметы, расположенные на возвышенностях, сами возвышенности, имеющие характерную конфигурацию вершин, мосты, железнодорожные переезды, пересечения дорог и др. Расстояния между ориентирами по маршруту движения измеряются и записываются на карте. Движение ночью вне дорог совершается обычно по азимутам.

Для измерения расстояний по карте между точками местности надо измерить циркулем или линейкой расстояние между этими точками в сантиметрах и, пользуясь численным масштабом, умножить полученное число на величину масштаба. Например, на карте масштаба 1:50 000 измеренное расстояние между двумя точками 4,2 см. Величина масштаба 500 м, следовательно, расстояние между этими точками на местности будет равно 4,2X500 м = 2100 м.

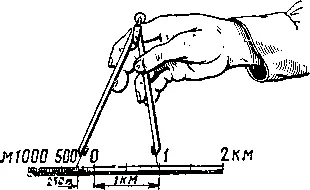

Рис. 94. Измерение расстояний по карте с помощью циркуля и линейного масштаба

Небольшое расстояние между двумя предметами по прямой линии проще измерить, пользуясь линейным масштабом. Для этого циркулем или линейкой с миллиметровым делением измеряют расстояние между условными знаками этих предметов на карте и, не изменяя раствора, циркуль (линейку) прикладывают к линейному масштабу. По подписям масштаба определяют, скольким метрам или километрам оно соответствует на местности. На рис. 94 измеренное расстояние равно 1250 м.

Большие расстояния чаще измеряются с помощью циркуля. Для этого раствор циркуля устанавливают по масштабу (линейке) так, чтобы он соответствовал целому числу километров. Затем этим раствором (шагом) измеряют расстояние по карте, не изменяя раствора, циркуль (линейку) прикладывают к линейному масштабу и прибавляют к полученному числу километров.

При определении длины маршрута по карте необходимо вносить поправки на рельеф (подъемы и спуски) и извилистость дорог. Поправки на увеличение длины маршрута, измеренного по карте масштаба 1:50 000, в горной местности 1,15; в холмистой — 1,05; по карте 1 : 100 000 соответственно 1,20 и 1,10. Например, по карте масштаба 1:50000 измеренное расстояние 150 км, местность горная. Действительное расстояние будет 150X 1,15=172,5 км.

При определении координат точек на местности (целей) по карте широко применяются плоские прямоугольные координаты.

На топографических картах система плоских прямоугольных координат дается в виде сетки взаимно перпендикулярных линий, проведенных на равных расстояниях одна от другой и образующих сетку квадратов, которая называется координатной или километровой сеткой. Подписи у горизонтальных линий (по западной и восточной сторонам рамки) служат для отсчета координат X, а подписи у вертикальных линий (по северной и южной сторонам рамки)—для отсчета координат У. Чтобы указать приближенно местоположение какого-либо местного предмета (объекта, цели), достаточно указать квадрат сетки, в которой он расположен. Квадрат всегда указывается подписями километровых линий, пересечением которых образован его юго-западный (нижний левый) угол. При указании квадрата надо придерживаться обязательного правила: сначала называть две цифры, подписанные у горизонтальной линии, т. е. координату X, а затем две цифры, подписанные у вертикальной линии, т. е. координату У. При этом цифры пишутся и произносятся слитно, без разделения их на X и У, например девяносто ноль два (9002), восемьдесят восемь ноль четыре (8804).
