Кристаллический детектор — прибор дешевый и простой в обращении, применяется главным образом в лабораториях и простых любительских детекторных приемниках. В современных ламповых приемниках такие детекторы не применяются, так как случайные сотрясения сбивают контакт и нарушают работу приемника.

89. Как расшифровываются обозначения ламп?

Приемные лампы, выпускаемые заводом «Светлана», обычно обозначаются двумя буквами и цифрой. Первая буква указывает назначение лампы, вторая — род катода, а цифра — порядковый номер разработки лампы.

Буквы расшифровываются так:

У — усилительная.

П — приемная.

Т — трансляционная.

Г — генераторная.

Ж — маломощная генераторная (старое название).

М — модуляторная.

Б — мощная генераторная (старое название).

К — кенотрон.

В — выпрямительная.

С — специальная.

Род катода указывают следующие буквы:

Т — торированный, О — оксидированный, К — карбонированный, Б — бариевый.

Таким образом СО-124 означает: специальная оксидная № 124.

В генераторных лампах цифра, стоящая при букве Г, указывает полезную отдаваемую мощность лампы, при чем для маломощных ламп (с естественным охлаждением) эта мощность указана в ваттах, а для ламп с водяным охлаждением — в киловаттах.

90. Что обозначают буквы «С» и «РЛ» на баллонах наших радиоламп?

Буква «С» в кружке марка ленинградского завода «Светлана», «РЛ» — московского завода «Радиолампа».

91. Как образуются названия ламп?

Все современные радиолампы можно разделить на две категории: лампы одинарные, имеющие в своем баллоне одну лампу, и лампы комбинированные, представляющие собой сочетание двух или нескольких ламп, имеющих иногда один (общий), а иногда несколько самостоятельных катодов.

Для ламп первого типа существуют два способа составления названий. Названия, составляемые по первому способу, указывают количество сеток, при чем число сеток указывается греческим словом, а сетка — английским (грид). Таким образом, по этому способу пятисеточная лампа будет называться «пентагрид». По второму способу в названии указывается количество электродов, из которых один является катодом, другой анодом, а все остальные сетками. Лампа, имеющая всего два электрода (анод и катод), называется диодом, трехэлектродная — триодом, четырехэлектродная — тетродом, пятиэлектродная — пентодом, шестиэлектродная — гексодом, семиэлектродная — гептодом, восьмиэлектродная — октодом. Таким образом лампа, имеющая семь электродов (анод, катод и пять сеток), по одному способу может быть названа пентагридом, по другому — гептодом.

Комбинированные лампы имеют названия, указывающие типы заключенных в одном баллоне ламп, например: диод-пентод, диод-триод, двойной диод-триод (последнее название указывает, что в одном баллоне заключены две диодных лампы и одна триодная).

92. Какая разница между многосеточными и многоэлектродными лампами?

В последнее время в связи с выпуском ламп, имеющих много электродов, предложена следующая, не получившая пока еще общего признания, классификация ламп. Многосеточными лампами предложено называть такие лампы, у которых имеется один катод, один анод и несколько сеток. Многоэлектродными лампами такие, у которых имеется два или больше анодов. Многоэлектродной лампой будет называться и такая, у которой два или больше катодов. Лампа экранированная, пентод, пентагрид, октод являются многосеточными, так как у каждой из них имеется по одному аноду и по одному катоду и соответственно две, три, пять и шесть сеток. Такие же лампы, как двойной диод-триод, триод-пентод и т. д. считаются многоэлектродными, так как у двойного диода-триода имеется три анода, у триод-пентода — два анода и т. д.

93. Что такое лампа с переменной крутизной («варимю»)?

Лампы, обладающие переменной крутизной, имеют ту отличительную особенность, что характеристика их при малых смещениях вблизи нуля обладает большой крутизной и коэффициент усиления при этом возрастает до максимума. С увеличением отрицательного смещения, крутизна характеристики и коэффициент усиления лампы падают. Это свойство лампы с переменной крутизной позволяет применять ее в каскаде усиления высокой частоты приемника для автоматической регулировки силы приема: при слабых сигналах (смещение мало) лампа усиливает максимально, при сильных сигналах усиление падает. На рисунке слева приведена характеристика лампы с переменной крутизной 6SK7 и справа характеристика обычной лампы 6SJ7. Отличительная особенность лампы с переменной крутизной — длинный «хвост» в нижней части характеристики.

94. Что значит ДДТ и ДДП?

ДДТ является сокращенным названием двойного диода-триода, а ДДП — сокращенным названием двойного диода- пентода.

95. Как выведены электроды у приемных ламп?

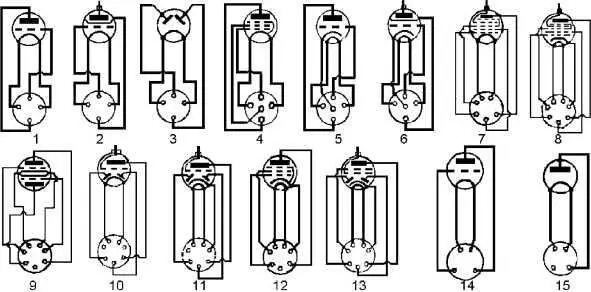

Выводы электродов у различных ламп показаны на рисунке. (Разметка штырьков дана так, как если бы на цоколь смотреть снизу).

1 — триод прямого накала; 2 — экранированная лампа прямого накала; 3 — двуханодный кенотрон; 4 — пентод прямого накала; 5 — триод косвенного накала; 6 — экранированная лампа с косвенным накалом; 7 — пентагрид прямого накала; 8 — пентагрид косвенного накала; 9 — двойной триод прямого накала; 10 — двойной диод-триод прямого накала; 11 — двойной диод-триод косвенного накала; 12 — пентод с косвенным накалом; 13 — двойной диод-пентод с косвенным накалом; 14 — мощный триод; 15 — мощный одноанодный кенотрон.

96. Что называется параметрами лампы?

Каждая электронная лампа обладает некоторыми отличительными особенностями, характеризующими ее пригодность для работы в известных условиях, и усиление, которое эта лампа может дать. Эти характерные для лампы данные называются ее параметрами. К основным параметрам принадлежат: коэффициент усиления лампы, крутизна характеристики, внутреннее сопротивление, добротность, величина междуэлектродной емкости.

97. Что такое коэффициент усиления?

Коэффициент усиления (обозначаемый обычно греческой буквой μ) показывает, во сколько раз сильнее, по сравнению с действием анода, действие управляющей сетки на поток электронов, излучаемых нитью накала. Общесоюзный стандарт 7768 определяет коэффициент усиления, как «параметр электронной лампы, выражающий отношение изменения анодного напряжения к соответствующему обратному изменению сеточного напряжения, необходимому для того, чтобы величина анодного тока оставалась постоянной».
