А Горшков - Справочник радиолюбителя [в вопросах и ответах]

73. Чем можно скреплять катушки?

Удобнее всего скреплять витки катушек коллодием. Диэлектрическая проницаемость коллодия очень мала, он очень быстро высыхает, не пачкает рук и дешев.

74. Почему катушки рекомендуется мотать на прессшпане, а не на простом картоне?

Электрические качества прессшпана и картона одинаковы. Однако картон обладает гигроскопичностью, т. е. свойством впитывать в себя влагу, отчего качество катушек, намотанных на картоне, сильно снижается. Прессшпан менее гигроскопичен и поэтому влажность воздуха оказывает меньше вредного влияния на катушки, намотанные на прессшпановом каркасе.

75. Как уничтожить гигроскопичность картона?

Уничтожить гигроскопичность картона можно путем пропитывания его парафином. Пропарафинированный картон может заменить прессшпан в качестве материала для каркасов.

76. Можно ли делать отступления при намотке катушек от данных, указанных в описании?

Если не имеется в наличии того провода, которым в описании рекомендуется наматывать катушку, то лучше применить провод более тонкий, разбросав намотку так, чтобы общая длина ее была равна той длине, которую заняла бы катушка, намотанная проводом, указанным в описании. Применять более толстый провод не следует. Катушка, намотанная более толстым проводом, будет более длинна; при этом же числе витков она будет иметь меньшую индуктивность и поэтому число витков ее придется увеличивать; при намотке же более тонким проводом число витков можно оставить то, которое указано в описании. Кроме того, применение более тонкого провода хотя и ухудшит несколько множитель вольтажа катушки, но зато обеспечит меньшее изменение множителя вольтажа по диапазону.

77. Можно ли приемник, работающий на сменных катушках, перевести на работу с постоянными катушками?

Каждый приемник, работающий на сменных катушках, можно переделать на работу с постоянными катушками.

Эта переделка в отдельных случаях бывает трудна и зависит от схемы приемника. Легче всего произвести такую переделку в приемниках, в которых усиление высокой частоты осуществлено по схеме параллельного питания (см. вопрос 388). Схема с трансформаторной связью в каскадах высокой частоты более сложна для переделки. Такие приемники нужно или переделывать на схему параллельного питания или же применять очень сложные переключатели диапазонов.

78. Как выключить неработающие витки катушки?

Существуют три способа выключения неработающих витков катушки: первый способ — замыкание неработающих витков накоротко, второй — отключение одного конца неработающей части и третий — полное отсоединение неработающей части. На рисунке:

а — неработающая часть витков замкнута накоротко;

b — отсоединение одного конца неработающей части катушки (второй конец остается присоединенным к работающей части катушки);

с — полное отсоединение неработающей части, которая отключается каким-либо переключателем от работающей части.

Наилучшие результаты дает третий способ (полное отключение неработающей части), но он требует устройства сложных переключателей и, кроме того, преимущества этого способа перед другими выявляются только в том случае, если отключенные витки будут достаточно удалены от работающей части катушки. Чаще всего применяют способ закорачивания витков, который дает удовлетворительные результаты. Оставление неработающих витков, присоединенных к одному концу катушки, дает наихудшие результаты и поэтому практически не применяется.

79. Можно ли катушки одного приемника заменить катушками от другого?

Принципиально такая замена возможна, если индуктивность катушек, ранее работавших в приемнике, и индуктивность катушек, которые хотят применить в данном приемнике, одинакова. В этом случае возможность замены будет зависеть только от условий механического порядка, т. е. поместятся ли новые катушки в приемнике, удобно ли их экранировать и т. д. Если же индуктивность катушек не одинакова, то применение их в приемнике без переделок в некоторых случаях может очень значительно изменить диапазон приемника, что приведет к тому, что известная часть станций перестанет быть слышимой. Замену катушек сравнительно легко производить в приемниках, работающих без обратной связи. Если же в приемнике имеется обратная связь, то при замене катушек обычно приходится производить заново регулировку обратной связи, так как число витков катушки обратной связи может оказаться неблагоприятным для данного приемника.

80. Целесообразно ли мотать катушки на ребристом каркасе?

Катушка, намотанная на ребристом каркасе, по качеству лучше, чем катушка, намотанная на обычном цилиндрическом каркасе. Однако, в последнее время, в связи с появлением высококачественных ламп, дающих большое усиление, и стремлением к достижению наибольшей компактности приемников, от катушек с малыми потерями, к числу которых принадлежат катушки на ребристых каркасах, отказываются и в современных приемниках такие катушки уже не применяются. Нет особенного смысла применять эти катушки и в радиолюбительских приемниках, так как, во- первых, изготовление таких катушек очень трудно и, во-вторых, эти катушки будут по качеству превышать обычные цилиндрические лишь в том случае, если они будут совершенно правильно рассчитаны и правильно сделаны. При изготовлении таких катушек на-глаз их преимущества по сравнению с обычными катушками могут быть ничтожными.

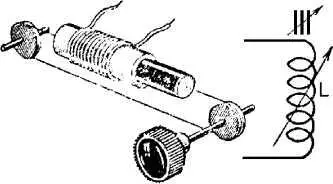

81. Что такое феррокартные катушки?

Феррокартными катушками называются катушки, применяемые в настраивающихся контурах и имеющие сердечник из феррокарта. Эти катушки обладают большой индуктивностью при малом числе витков намотки и поэтому чрезвычайно малы по размерам, что делает их удобными для монтажа. Множитель вольтажа у этих катушек бывает очень большим (т. е. катушки этого типа обладают хорошими качествами).

82. Что представляет собою сердечник феррокартных катушек?

Сердечник феррокартной катушки совершенно не похож на сердечник от трансформатора или дросселя. Сердечник феррокартной катушки состоит из спрессованных крупинок химически чистого железа, связанных специальными лаками. Изготовление такого сердечника является очень трудной и тонкой работой.
