Подобный случай может иметь место при замене соответствующих по названию палет часов «Победа» палетами часов «Звезда», и наоборот.

Между шириной скобы и глубиной спуска существует определенная зависимость. Ширина скобы изменяется с передвижением палет. При выдвижении палет из паза вилки скоба делается уже и при углублении шире.

Выдвижение палет на одно и то же расстояние А дает различное смещение их по отношению к линии спуска В 1 и В 2 (фиг. 79, е ).

При установке новых палет в силу многих причин могут быть допущены некоторые отклонения. Наиболее характерными дефектами установки палет могут быть свободная посадка в пазах вилки, вследствие чего может возникнуть увеличение ширины скобы или ее уменьшение, изменения углов импульса и притяжки (фиг. 79, ж и з ). При установке палеты, превышающей размер паза вилки, может иметь место отгиб стенки паза (фиг. 79, и ), вследствие чего возникнет изменение ширины скобы, углов импульса и притяжки.

Увеличение ширины скобы может быть вызвано чрезмерным натягом при посадке ее на ось. Слишком большой посадочный диаметр оси при посадке вызывает деформацию обоих плеч вилки. При установке нормальных анкерных вилок может иметь место явление широкой или узкой скобы. Оно возникает в результате изменения межцентрового расстояния между осями анкерной вилки и спускового колеса.

Для ремонта заводы поставляют анкерные вилки как с палетами, так и без них. Даже при применении анкерных вилок с установленными палетами часто возникает необходимость их передвижки. В анкерных вилках без палет перед наладкой их необходимо установить предварительно. Передвижка палет и установка их требуют от часового мастера соответствующих навыков.

В анкерных вилках с установленными палетами шеллака, которым крепятся палеты, обычно бывает достаточно, и при передвижке его добавлять почти не приходится.

При передвижке палет вилка верхней стороной кладется на плитку.

Плитка с положенной вилкой подогревается на спиртовке или на специальных электроплитках. Подогрев вилки ведется до размягчения шеллака. Недостаточный прогрев плитки приводит к быстрому затвердеванию шеллака, что мешает операции передвижки. Перегрев плитки приводит к течи шеллака с переходом его на верхнюю плоскость вилки или к кипению его с выходов из зазоров, в результате чего уменьшается прочность крепления палет.

Перемещение палет производится иглой с удержанием вилки на плитке чурочкой. При вклейке и передвижке палет необходимо выполнять работу так, чтобы шеллак оказался только в зазорах паза, без выхода на боковые поверхности.

Допускается наличие небольшого количества шеллака на нижней поверхности вилки около палет. Попадание шеллака на рабочие плоскости палет, на цапфы оси вилки, копье, рожки и паз не допустимо.

При необходимости добавления шеллака последний вытягивается в нить диаметром 0,5–0,6 мм, кусочек нити берется пинцетом и концом ее прикасаются к тому месту подогретой вилки, где необходимо увеличить количество шеллака. Когда шеллак начинает плавиться и стекает достаточное количество его, нить быстрым движением удаляется от вилки. Медленное удаление может привести к образованию тонкой шеллачной нити, которая ляжет на места, где в этом нет необходимости, и его придется счищать.

При передвижке палет часовой мастер должен иметь в виду зависимости, рассмотренные выше. Передвижка палет влияет на сумму углов, проходимых вилкой, величину предохранительных зазоров, углов покоя, потерянного пути и др. Изменение одного из параметров влечет за собой изменение других.

Часовому мастеру необходимо также знать, что при производстве деталей имеют место отклонения в размерах. Отклонения в размерах могут суммироваться или взаимно уничтожаться в зависимости от характера отклонений и взаимодействия деталей. Сборку спуска рекомендуется начинать с установления предохранительных зазоров. Одновременно со сборкой спуска устанавливают осевые зазоры оси баланса.

Механизм устанавливают на подставку, производят осмотр предохранительных штифтов, проверяют их взаимную параллельность и перпендикулярность платины. Если необходимо, то производят исправление их положения. Устанавливают высотное положение хвоста вилки. При проверке перекосов вилки за ориентир принимается высота ограничительных штифтов. Проверяется положение палет по высоте относительно зуба анкерного колеса. Далее устанавливаются предохранительные зазоры. При необходимости опиловки копья ее выполняют с большой предосторожностью.

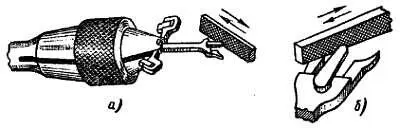

При этом вилку копья зажимают в ручные тиски (фиг. 80, а и б ), после чего производят под соответствующим углом опиловку надфилем с мелкой насечкой.

Фиг. 80. Опиловка копья вилки.

Для снятия вилки нет необходимости всегда снимать анкерный мост. Во многих механизмах достаточно отвернуть на два оборота винт, и мост приподнимается, после чего вилка свободно вынимается.

При сборке спуска осмотром в лупу проверяют посадку двойного ролика на оси баланса и положение эллипса относительно выемки в предохранительном ролике. Далее проверяют положение рожков вилки и копья относительно ролика и эллипса, предохранительные зазоры между эллипсом и рожками, копьем и предохранительной частью ролика.

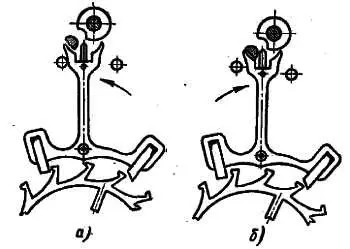

Предохранительные зазоры определяют покачиванием вилки пинцетом от ограничительного штифта до касания рожков об эллипс, как показано на фиг. 81, а и б . Изменение зазора может быть выполнено подгибкой штифтов. С установлением зазора в рожках необходимо проверить зазор в копье по всей окружности предохранительного ролика. Осмотром в лупу необходимо проверить взаимодействие палет со всеми зубьями спускового колеса; проверку ведут при заведенной пружине на 1–1,5 оборота заводной головки.

Фиг. 81. Проверка предохранительного зазора.

Проверяют пропускание палет зубьями, ширину скобы, глубину спуска и потерянный путь. Для проверки хвост вилки переводят пинцетом от одного ограничительного штифта к другому.

Спуск отлажен правильно, если после падения зуба на палету и при положении хвоста вилки у ограничительного штифта острие зуба колеса удалено от передней грани палеты на 1/3 ее ширины. Наличие притяжки проверяют по возвратному движению анкерной вилки к ограничительному штифту.

Величину потерянного пути проверяют по углу поворота вилки. После регулировки спуска перед окончательной установкой вилки в механизм и перед смазкой палет рекомендуется их рабочие плоскости (покоя и импульса) протереть спиртом.
