Анкерный спуск совместно с балансом показан на фиг. 82.

Фиг. 82. Анкерный спуск и колебательная система.

Триб 1 , вращающийся на цапфах 3 , связан с главной передачей механизма и вращает жестко закрепленное с ним спусковое колесо 2 в направлении, указанном стрелкой. Зубья колеса поочередно задерживаются палетами 4 анкерной вилки 5 . Анкерная вилка перемещается между штифтами 6 . Вращение баланса 7 происходит под действием спирали 8 . Эллипс 9 , установленный в двойном ролике 10 , периодически входит в паз вилки и выводит ее из крайних положений.

В результате повреждений анкерные вилки могут быть изогнуты. Это относится преимущественно к латунным вилкам. Обычно их правят так, как это показано на фиг. 83, а . При замене или передвижке копья (фиг. 83, б ) применяют пинцет с вырезом в одной из ножек и штифтом в другой (фиг. 83, в ).

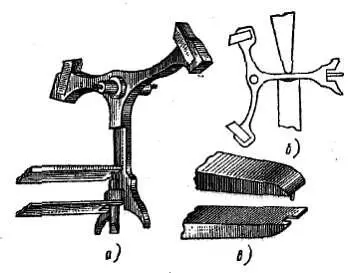

Фиг. 83. Правка анкерной вилки и замена копья.

Штифтовый анкерный спуск (фиг. 84) применяют в штампованных часах. Механизмы, в которых используются штифтовые спуски, большей частью не имеют камневых опор. Триб 1 спускового колеса 2 связан с главной передачей часового механизма. Анкерная вилка 3 несет штифты (палеты) 4 и 5 . Баланс 6 под воздействием спирали 7 совершает колебания на оси. В перекладине баланса установлен импульсный штифт 8 . Этот штифт входит в паз вилки и выводит ее из крайних положений.

Баланс, как правило, в этих регуляторах применяют безвинтовой. Форма вилки может быть самой различной. Штифты анкерной вилки, заменяющие палеты, в процессе работы изнашиваются, и их при ремонте следует заменять. Изнашивается также штифт, заменяющий эллипс. Этот штифт при выявлении следов износа также подлежит замене.

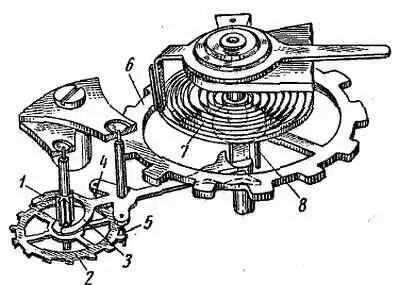

Фиг. 84. Штифтовой анкерный спуск.

Градусник в таких регуляторах изготовляют заодно со штифтами.

На практике хотя и очень редко, но все еще встречаются часы с цилиндровым спуском. Поэтому рассмотрим его очень кратко.

Особенностью цилиндрового спуска является отсутствие промежуточного звена между спусковым колесом, связанным с главной передачей, и регулятором хода. Нет вилки. Спусковое колесо, связанное с главной передачей, называют цилиндровым колесом . Оно непосредственно взаимодействует с регулятором хода, сообщая ему импульсы, поддерживающие амплитуду его колебания.

Общий вид цилиндрового спуска показан на фиг. 85.

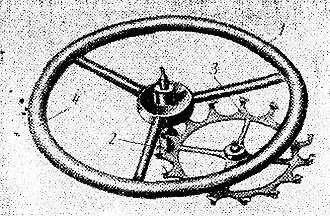

Фиг. 85. Цилиндровый спуск.

Баланс 1 , установленный на цилиндре 2 (спиральная пружина не показана), связан с цилиндровым колесом 3 . Цилиндр с цапфами совершенно не похож на ось баланса, применяемую в часах с анкерными спусками. Цилиндр представляет собой трубку с вырезанными в ней особой формы окнами.

Цилиндровое колесо также отличается от колес анкерных спусков. Форма зубьев и их устройство своеобразно. На фиг. 86, а показано взаимодействие цилиндра с зубьями цилиндрового колеса. Точка А — начало импульсной поверхности зуба колеса. Цилиндровая ось состоит из трубки 1 (фиг. 86, б ) с окном для входа и выхода зубьев цилиндрового колеса и отдельных верхней 2 и нижней 3 цапф оси. Цапфы оси представляют собой пробки (тампоны).

Фиг. 86. Взаимодействие цилиндра с зубьями.

Взаимодействие зуба колеса с цилиндром показано на фиг. 86, в . В положении I зуб колеса острием стоит на трубке цилиндра, в то время как регулятор хода перемещается в направлении, показанном стрелкой. В положении II цилиндр повернулся на угол, при котором зуб колеса остановился у окна цилиндра. В последующий момент зуб колеса соскальзывает в окно и наружной поверхностью зуба, являющейся импульсной, давит на ребро цилиндра, сообщая ему импульс (положение III ).

Далее баланс поворачивается настолько, что к моменту схода зуба с ребром цилиндра его рабочая часть закрывает выход для зуба колеса на противоположную сторону, и зуб острием упирается во внутреннюю стенку цилиндра (положение IV ). Далее при своем движении баланс доходит до крайнего положения, останавливается и начинает обратное движение. Противоположное ребро окна цилиндра приблизится к острию зуба, и последний выйдет на другую сторону, сообщая импульсной поверхностью импульс балансу, направленный в противоположную сторону. Зуб колеса в течение одного периода движения баланса сообщает последнему два импульса.

Цилиндровое колесо и цилиндр, как правило, стальные.

Цилиндровый ход имеет следующие особенности. На ободе баланса устанавливают спиральную точку (точка 4 на фиг. 85), которая предназначена для ориентировки при установке спирали и баланса в механизме. Эта точка в состоянии покоя баланса должна находиться против крепления колонки спирали на мосту.

На платине механизма часов также наносятся три точки, средняя из которых должна находиться на одной прямой линии ;соединяющей в состоянии покоя точки на ободе баланса и колонке. Если точка, расположенная на ободе баланса, отклоняется в какую-либо сторону, необходимо сместить колонку спирали в соответствующую сторону. На ободе баланса устанавливают штифт, который в совокупности со штифтом, установленным на мосту баланса, предохраняет его от заскока. Эти штифты ограничивают амплитуду колебания баланса до 180°.

Существенное значение оказывает на работу цилиндрового спуска расстояние между центрами оси регулятора — хода и цилиндрового колеса. Если расстояние будет больше нормального, спуск будет мелким. Если расстояние меньше нормального, будет иметь место глубокий спуск.

Регулировку спуска производят смещением мостика, расположенного на платине.

В остальной части механизм часов, имеющих цилиндровый спуск, мало чем отличается от механизмов, имеющих анкерные спуски.

При ударе часов чаще всего происходит поломка цапф цилиндра. Тампон с цапфой может быть изготовлен. Цилиндровое колеею в случае поломки его зубьев обычно не изготовляют.

Следует указать, что цилиндровый ход можно встретить не только в наручных и карманных часах, но также в отдельных типах настенных часов с приставным ходом.
