Подавляющее большинство современных наручных и карманных часов имеет храповое устройство, имеющее свободный доступ к нему.

При спуске пружины хода собачку не следует отодвигать металлическими инструментами (отверткой, пинцетом и т. д.), так как, пользуясь ими, можно сделать на платине царапину. Смещение собачки следует производить заостренной деревянной палочкой.

В отдельных типах часов храповое устройство находится под циферблатом; для спуска пружины хода в них необходимо раньше снять циферблат. В некоторых часах с таким храповым устройством для доступа к собачке имеется специальное отверстие в мосту, через которое палочкой можно освободить собачку; иногда непосредственно на собачке укреплен штифт, который проходит через отверстие моста.

Исправление изношенной собачки и придание ей необходимого профиля возможно только в том случае, если она имеет достаточный размер.

Плохая установка собачки, неправильная ее форма в результате износа или обработки может вызвать резкий спуск пружины хода с поломкой осей и зубьев колес.

Пружина хода при резком спуске также может получить повреждение. Удерживающие выступы собачки под действием ее пружины должны плотно входить во впадины зубьев барабанного колеса.

Усилие, создаваемое пружиной хода, должно восприниматься всей поверхностью выступа собачки, а не частью его.

Собачка, имеющая слишком мелкое зацепление с колесом, может выскочить из зубьев, особенно в том случае, если пружина собачки слишком слаба. При износе собачки и зубьев барабанного колеса они должны быть заменены; в крайнем случае следы износа на барабанном колесе и на собачке могут быть устранены шлифованием. В современных часах барабанное колесо закрепляют на квадрате оси заводного вала. Собачку, удерживающую барабанное колесо, устанавливают на мосту барабана. Мост барабана должен иметь посадочное место для собачки, обеспечивающее свободу ее действия при зацеплении с зубьями барабанного колеса собачки.

Во всех храповых устройствах собачка должна иметь небольшой высотный зазор, чтобы она не могла оказаться выше зубьев барабанного колеса.

Пружинные двигатели.В часовых механизмах пружина во время завода накапливает в себе энергию, которая затем приводит в действие часовой механизм, механизм подачи сигналов или боя.

Как правило, каждый механизм приводится в действие своей пружиной, однако есть часы, в которых одна пружина работает на два механизма, например на механизм часов и боя.

Пружины, применяемые в часовых механизмах, размещают открыто (в будильниках) или в барабане (в наручных, карманных, во многих типах настольных часов и т. д.).

Барабан, в который заключают пружину, представляет собой сложный узел, состоящий из ряда деталей. Размеры барабана и его деталей определяются величиной часового механизма и необходимым крутящим моментом пружины.

Узел в сборе состоит из корпуса барабана, вала, пружины с накладкой и крышки.

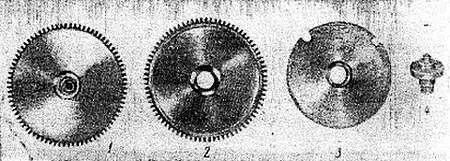

На фиг. 101 показаны детали узла барабана наручных часов, где 1 — барабан в собранном виде, 2 — корпус, 3 — крышка, 4 — вал.

Фиг. 101. Детали барабана часов малого калибра.

Для нормальной работы пружина должна быть хорошо закреплена как внутренним концом к валу барабана, так и внешним к его корпусу. По высоте пружина должна располагаться свободно и не зажиматься крышкой.

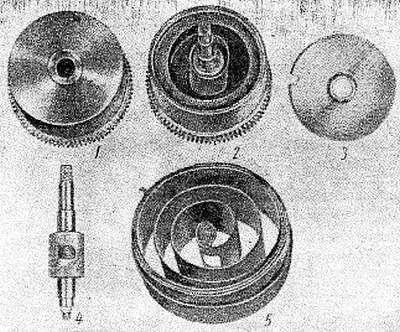

На фиг. 102 показаны детали барабана стенных часов, где 1 — корпус барабана с крышкой, 2 — корпус барабана с пружиной и заводным валом, 3 — крышка барабана, 4 — вал барабана, 5 — пружина.

Фиг. 102. Детали барабана стенных часов.

Устройство барабанов различных видов часов (карманных, наручных, настенных и т. д.) принципиально одинаково.

Корпус барабана представляет собой цилиндр, на внешнем выступе которого нарезаны зубья; в центре имеется отверстие для цапфы вала барабана, а внутри в верхней части корпуса сделана выточка для крышки. На фиг. 103 показан корпус барабана в разрезе. Для установки крышки барабан имеет коническую выточку.

Фиг. 103. Корпус барабана в разрезе.

Пружина, устанавливаемая в барабан, должна быть по высоте меньше на 0,1 мм расстояния между дном и крышкой.

В большинстве часов крышки барабанов имеют внутреннюю расточку, за счет которой увеличивается зазор пружины в барабане. Измеряя высоту барабана, необходимо учитывать глубину этой расточки.

Определение размера высоты барабана может быть выполнено штангенциркулем. Им измеряют расстояние между посадочным местом крышки и наружной поверхностью дна барабана и вычитают толщину дна (фиг. 103).

Для определения высоты пружины полученный размер уменьшают на 0,1 мм. Если крышка имеет расточку, можно произвести замер общей высоты барабана с крышкой и полученный размер уменьшить на толщину дна и крышки.

Дно корпуса барабана и крышка не должны быть погнуты, в противном случае пружина местами может оказаться зажатой.

Число оборотов заводного барабана в механизме равно разнице между числом витков заведенной пружины и спущенной.

Внутренний диаметр заводного барабана измеряется штангенциркулем с тонкими губками или обычным штангенциркулем определяется его внешний диаметр и вычитается двойная толщина стенок.

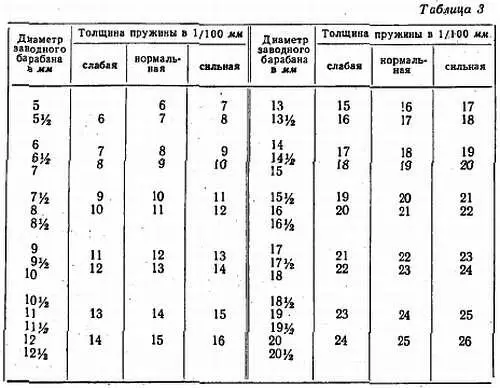

В табл. 3 даны соотношения между нормальной толщиной пружины и внутренним диаметром заводного барабана, а также приведены толщины смежных пружин, более сильных и более слабых. Эта таблица составлена для часов, заводной барабан которых делает 4 оборота за 32 часа.

Последнее время в часах применяют заводные барабаны, обеспечивающие большую продолжительность хода (до 52 час.), за счет этого пружина имеет меньший перепад момента в течение суток. Если в часах требуется заменить пружину, желательно ставить заводскую, т. е. точно соответствующую старой. В том случае, когда для изготовления пружины используется лента, толщина ее должна быть такой же, как толщина заменяемой пружины. Толщина пружины измеряется микрометром или индикатором с точностью отсчета до 0,005 мм.

Выполняя измерение пружины, необходимо помнить то, что она имеет кривизну вдоль ленты; за счет этой кривизны можно получить размер, превышающий ее истинное значение.
