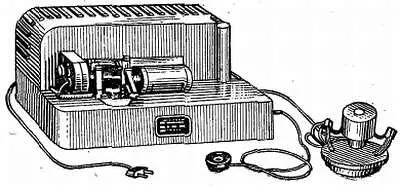

Фиг. 154. Прибор для проверки хода часов ППЧ-4.

Приборы этого типа позволяют за несколько минут произвести определение суточного хода часов для различных положений с высокой точностью.

На переднем плане виден барабан, на котором производится запись хода при проверке часов.

Принцип работы прибора проверки вида часов основан на сличении ударов, возникающих в часовом механизме и процессе работы спуска и регулятора хода, с частотой кварцевого стабилизатора.

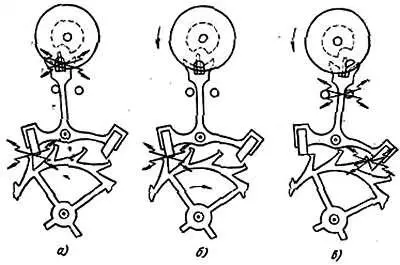

Точки часового механизма, являющиеся источником звука в процессе работы, показаны на фиг. 155, а-в .

Фиг. 155. Основные точки, издающие звук при работе часового механизма.

Звук от этих точек воспринимается микрофоном и преобразуется в электрические сигналы, которые управляют записывающим устройством барабана.

Скорость вращения барабана строго стабильна и связана с количеством колебаний баланса в час.

Приборы типа ППЧ выпускают для часов, имеющих 18000 колебаний баланса в час. Приборы ППЧ могут быть соответственно переделаны для проверки будильников и других типов часов.

Если в часовом механизме отсутствуют какие-либо скрытые дефекты, то регулировка часов на приборе обеспечивает заданную их точность хода при последующей эксплуатации.

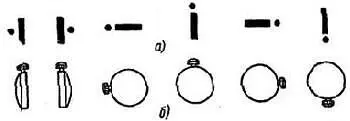

Положения наручных часов, в которых они контролируются при регулировке на приборах типа ППЧ и условные обозначения этих положений показаны соответственно на фиг.156, а и б .

Фиг. 156. Основные положения часов при проверке.

Полная регулировка должна производиться во всех указанных положениях. Однако наручные часы преимущественно эксплуатируются в положении при опущенной руке. Поэтому основным положением для регулировки наручных чесов является положение циферблатом вверх и головкой вниз.

Для карманных часов рабочими положениями будут положения заводной головкой вверх и циферблатом вверх. Поэтому основным положением при регулировке карманных часов является положение циферблатом вверх к головкой вверх.

Проверку и регулировку ходя часов производят не менее чем в двух упомянутых положениях.

Когда часы расположены горизонтально, только пятка цапфы оси баланса соприкасается с накладным камнем, сквозные камни являются направляющими для оси баланса. Трение о небольшую часть их поверхности очень незначительно по сравнению с трением в вертикальном положении, при котором обе цапфы соприкасаются с внутренними поверхностями отверстий в камнях. Наиболее неблагоприятным случаем считают такой, когда цапфы оси баланса имеют значительный диаметр, а камни имеют большую толщину. При этом различие в величине трения очень заметно и при вертикальном положении часов отмечается сильное уменьшение амплитуды баланса.

Отверстии балансовых камней хороших часов выполняются алевированными в целях уменьшения трения в положении осн. Если диаметр цапфы невелик, то различие в трении при изменении положения будет незначительным.

Перепад хода при различных положениях зависит от качества часов. Он может достигать нескольких десятков секунд.

В отдельных часах пятки цапфы оси баланса делают плоскими с тем чтобы увеличить трение в горизонтальном положении и тем самым уменьшить перепад трения при изменении положения.

Для устранения в часах пристука и перепада хода пятку цапфы оси баланса делают плоской.

Устранение пристука достигается также заменой пружины хода.

Для современных типов часов как отечественного производства, так и часов иностранных фирм допустимые отклонения суточного хода оговариваются в паспортах.

Допустимые отклонения ходя часов в горизонтальном и вертикальном положениях в сутки устанавливаются следующие:

хорошие карманные часы с анкерным спуском от 10 до 30 сек., карманные часы массового производства с анкерным спуском от 30 до 60 сек., хорошие наручные часы с анкерным спуском от 20 до 40 сек., наручные часы массового производства с анкерным спуском от 1 до 2 мин.

Проверка часовых механизмов на приборах ППЧ включает:

1) выявление отклонений от изохронизма при различных амплитудах колебаний баланса;

2) выявление хода часов в положениях, вызванных неуравновешенностью системы баланс-спираль;

3) определение дефектов отдельных узлов.

Эффективность регулировки часового механизма на приборах ППЧ зависит от режима работы пружины хода, т. е. от амплитуды колебания баланса.

Выявление отдельных недостатков работы часового механизма и качественная регулировка, обеспечивающая стабильный ход в заданных пределах точности, выполняются при амплитудах колебания баланса 150–180° и 240–300° (полностью заведенная пружина хода).

Основная регулировка часового механизма производится при амплитуде колебания баланса 150–180°, что соответствует примерно одному обороту вала барабана.

При амплитуде колебаний баланса 150–180° наиболее резко выявляются ошибки хода в вертикальных положениях часов, вызванные неуравновешенностью системы баланс-спираль.

Неуравновешенность системы баланс-спираль в собранных часах в основном зависит от неуравновешенности самого баланса, нецентричности спирали у колодки (несовпадение центра спирали с осью баланса) и от смещения спирали за счет давления на один из штифтов градусника.

Часы, имеющие неуравновешенную систему баланс-спираль, дают изменения суточного хода часов, зависящие от величины амплитуды колебаний баланса и от положений часов в момент проверки на приборе.

Регулировка часов на приборе начинается с проверки их в горизонтальном положении циферблатом вверх. В этом положении определяется суточный ход часов.

Состояние хода выявляется в этом положении независимо от влияния трения и неуравновешенности баланса часов.

При самой тщательной уравновешенности баланса может сохраняться какое-то несовпадение его центра тяжести с осью вращения, т. е. остаточный эксцентриситет.

При вертикальной оси баланса неуравновешенность не оказывает влияния на ход часов. В этом положении действует только момент инерции баланса.

При рассмотрении регуляторов хода указывалось, что баланс часов с анкерным спуском и в особенности баланс наручных часов должен быть как можно тщательнее уравновешен.

В часах с анкерным спуском амплитуда баланса должна быть равна примерно 270° в горизонтальном и 225° в вертикальном положениях.
