Режимы транзисторов VT1 и VT2 по постоянному току регулируются резисторами R5 и R4 соответственно. Напряжения смещения транзисторов VT1 и VT2 формируются этими резисторами и параметрическим стабилизатором, выполненным на резисторе КЗ, светодиоде VD4 типа АЛ307 и конденсаторе С8. Этим достигается более высокая стабильность частоты, чем при обычном включении.

Напряжение высокой частоты, промодулированное по частоте звуковым сигналом, с катушки связи L2 поступает в сеть 220 В через разделительный конденсатор С1. Конденсатор С1 уменьшает влияние напряжения сети на задающий генератор. Дроссели Др1 и Др2 исключают проникновение напряжения высокой частоты по цепям питання.

Дроссели Др1 и Др2 намотаны на ферритовых стержнях и содержат по 100 Витков провода ПЭВ 0,1 мм каждый. Катушки L1 и L2 намотаны на каркасе диаметром 5 мм с подстроечным сердечником.

Для диапазона 27 и Гц катушка L1 имеет 10 витков с отводом от середины, намотанных проводом ПЭВ 0,3 мм. Катушка связи L2 имеет 2 витка того же провода.

Конденсаторы C1 и С2 должны быть рассчитаны на рабочее напряжение не ниже 250 В. Диодная сборка КЦ407 может быть заменена на четыре диода КД105, КД102. Вместо стабилитрона VD2 можно использовать любой другой с напряжением стабилизации 8-12 В. Светодиод VD4 типа АЛ307 можно заменить на любой светодиод или на два — три кремниевых диода, включенных в прямом направлении.

При использовании кондиционных деталей и правильном монтаже настройка заключается в подстройке частоты задающего генератора конденсатором С5.

ВНИМАНИЕ!При настройке и эксплуатации устройств с бестрансформаторным питанием от сети переменного тока необходимо соблюдать правила и меры безопасности, т. к. элементы этих устройств находятся под напряжением 220В.

Сетевой низкочастотный радиопередатчик

Вышеприведенные устройства излучают высокочастотные колебания в сеть, используя провода сети в качестве антенны. Но есть и устройства, которые работают в низкочастотном диапазоне (50-300 кГц) и также использующие в качестве канала связи — электросеть или телефонную линию. Такие радиопередатчики имеют повышенную скрытность, так как практически не излучают сигналы в окружающее пространство. Примером передачи сигналов в низкочастотном диапазоне может служить трех программное проводное вещание, где 2 и 3 программы передаются на частотах 78 кГц и 120 кГц соответственно с использованием амплитудной модуляции. Приборы, питающиеся от сети переменного тока, могут длительное время передавать по ней информацию в любую точку здания и даже за его пределы.

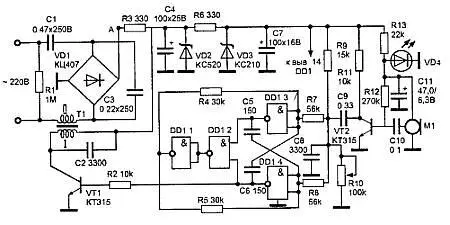

Схема одного из таких устройств приведена на рис. 2.25. Для передачи информации используется частотная модуляция и несущая частота, равная 95 кГц.

Рис. 2.25. Сетевой низкочастотный передатчик

Устройство питается от сети через бестрансформаторный блок питания. Излишек напряжения сети гасится конденсатором C1. Пониженное напряжение выпрямляется диодным мостом VD1 типа КЦ407.

Резистор R3 и конденсатор С4 образуют сглаживающий фильтр, предотвращающий проникновение колебаний несущей частоты в цепи питания устройства. Напряжение ограничивается до необходимой величины стабилитроном VD2 типа КС520. Данное напряжение используется для питания усилителя мощности. Напряжение, снимаемое с параметрического стабилизатора на резисторе R6, стабилитроне VD3 и конденсаторе С7, используется для питания устройства.

Сигнал звуковой частоты, снимаемый с микрофона M1 типа М1-Б2 "Сосна", усиливается однокаскадным усилителем на транзисторе VT2 типа КТ315.

ЧМ модулятор представляет собой управляемый напряжением генератор прямоугольных импульсов. Собран он на микросхеме DD1 типа К561ЛА7. Начальную (при отсутствии напряжения звуковой частоты) частоту следования импульсов генератора устанавливают равной 95 кГц при помощи подстроечного резистора R10. При поступлении напряжения ЗЧ с делителя R9, R10 частота следования импульсов генератора начинает изменяться, т. е. модулируется напряжением ЗЧ. Модулированные колебания поступают на усилитель мощности, собранный на транзисторе VT1 типа КТ315. Нагрузкой этого транзистора служит трансформатор Т1. Первичная обмотка трансформатора совместно с конденсатором С2 образуют колебательный контур, настроенный на частоту несущей. В этом колебательном контуре прямоугольные импульсы преобразуются в синусоидальный сигнал, что исключает появление побочных гармоник в выходном сигнале. С обмотки 2 трансформатора Т1 сигнал несущей частоты через конденсаторы С1 и СЗ поступает в сеть 220 В переменного тока. Такой сигнал необходимо принимать на специальный приемник (см. далее). В устройстве использованы резисторы типа МЛТ-0,125.

Резистор R10 любой малогабаритный. Конденсаторы С1 и СЗ должны быть рассчитаны на рабочее напряжение не ниже 250 В. Стабилитроны VD2 и VD3 могут иметь напряжение стабилизации 18–24 В и 6-12 В, соответственно. Микросхема DD1 может быть заменена на К176ЛА7, К564ЛА7, К1561ЛА7.

Трансформатор T1 намотан на кольцевом ферритовом сердечнике К12х7хЗ мм марки 600НН. Первичная обмотка содержит 100 витков провода ПЭВ 0,1, вторичная обмотка — 20 витков провода в изоляции диаметром 0,15-0,3 мм. Сердечник трансформатора изолируется лакотканью или фторопластом. Обмотки также разделяются слоем изоляции.

Настройку лучше начинать с использованием источника постоянного напряжения 30 В, плюсовой провод которого подключают к точке А (устройство к сети не подключено!). Проверяют напряжение на стабилитронах VD2 и VD3. Затем закорачивают базу транзистора VT2 на общий провод и подбором сопротивления резистора R10 устанавливают частоту генератора на микросхеме DD1 равной 95 кГц (контролируется осциллографом или частотомером на резисторе R2).

Подбором конденсатора С2 добиваются получения неискаженной синусоиды на коллекторе транзистора VT1. После этого снимают перемычку с базы транзистора VT2 и убеждаются в наличии частотной модуляции.

ВНИМАНИЕ!При настройке и эксплуатации устройств с бестрансформаторным питанием от сети переменного тока необходимо соблюдать правила и меры безопасности, т. к. элементы этих устройств находятся под напряжением 220 В.

Телефонный радиоретранслятор с AM в диапазоне частот 27–28 МГц

Устройство, схема которого приведена ниже, представляет собой телефонный радиоретранслятор. Последний позволяет прослушивать телефонный разговор на радиоприемник диапазона 27–28 МГц с амплитудной модуляцией.

Принципиальная схема этого устройства изображена на рис. 2.26.
