Ниже приведены схемы и описания некоторых конкретных устройств.

Чувствительный микрофон с усилителем на малошумящих транзисторах

Конструирование чувствительных усилителей для прослушивания речи имеет свои особенности. Одна из практических схем микрофонного усилителя приведена на рис. 2.34.

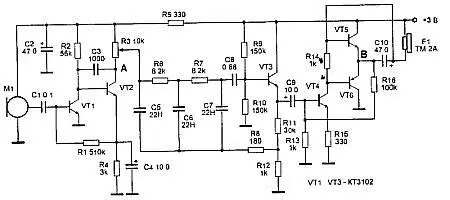

Рис. 2.34. Микрофон на малошумящих транзисторах

Это устройство содержит двухкаскадный усилитель низкой частоты на малошумящих транзисторах VT1 к VT2, корректирующий фильтр на транзисторе VT3 и оконечный усилитель, собранный по двухтактной бестрансформаторной схеме, на транзисторах VT4-VT6. Акустическое усиление сигнала звуковой частоты, приведенным устройством составляет 85 дБ, начальный ток потребления — 1,8 мА, полоса усиливаемых частот — от 0,3 до 3 кГц. Максимальный выходной уровень сигнала — 124 дБ.

Сигнал с микрофона M1 типа "Сосна" через конденсатор С1 поступает на базу транзистора VT1. Поскольку чувствительность усилителя звуковой частоты ограничена внутренними шумами транзисторов, то для уменьшения шумов в первых каскадах усилителя использованы малошумящие транзисторы типа КТ3102.

Усилительные каскады на транзисторах VT1 и VT2 охвачены глубокой отрицательной обратной связью, которая позволяет обеспечить устойчивую работу каскадов и более линейную АЧХ. Нагрузкой второго каскада усилителя является переменный резистор R3, он же является и регулятором громкости. Сложный RC-фильтр, состоящий из элементов R3, С5, R6, С6, R7, С7 отсекает "шумовые" ВЧ составляющие, принимаемые микрофоном, и оставляет только сигналы в полосе частот до 4 кГц. Этот диапазон обеспечивает наибольшую разборчивость речевой информации.

С выхода фильтра сигнал поступает на оконечный усилитель звуковой частоты, выполненный на транзисторах VT4, VT5 типа КТ315 и транзисторе VT6 тина КТ361. Нагрузкой усилителя служит головной телефон типа ТМ-2А или ТЭМ. Резисторы в схеме используются типа МЛТ-0,125. Резистор R3 — СПЗ-41 или другой небольших габаритов.

Настройка устройства сводится к подбору сопротивлений резисторов R1 и R16 для установки напряжения в точках А и В равным половине напряжения питания.

Микрофон для обнаружения слабых акустических сигналов на специализированной микросхеме

В отличие от предыдущего устройства, собранного на дискретных элементах, предлагаемое устройство собрано на широко распространенной микросхеме типа К237УН1 и предназначено для обнаружения слабых акустических сигналов. Принципиальная схема устройства приведена на рис. 2.35.

Рис. 2.35. Микрофон на специализированной микросхеме

В схеме использован электретный микрофон типа МКЭ-333. Сигнал с микрофона M1 поступает на вход микросхемы DA1 типа К237УН1, которая представляет собой усилитель низкой частоты. Усилитель включен по типовой схеме. Транзисторы VT1 типа KT315 и VT2 типа КТ361 выполняют роль эмиттерных повторителей и служат для усиления сигнала по току. В качестве нагрузки используется телефон типа ТМ-2А.

Настройка усилителя звуковой частоты заключается в получении максимальной мощности сигнала на выходе микросхемы DA1 путем изменения сопротивления резистора R3. Сопротивление резистора R3 подбирают таким, чтобы при номинальном напряжении питания 9 В и отсутствии сигнала звуковой частоты на входе микросхемы DA1 потенциал на выводе 1 микросхемы DA1 находился в пределах 3,75-3,85 В.

В случае неустойчивой работы усилителя, его самовозбуждения, необходимо между выходом микрофона M1 и конденсатором С2 включить резистор сопротивлением 2-68 кОм.

Устройство работоспособно в диапазоне питающих напряжений 3–9 В, потребляемый при этом ток составляет 2–6 мА.

Вместо микрофона возможно подключение многовитковой катушки индуктивности. Она подключается между точками А и В схемы. Микрофон M1 и резистор R1 при этом отключаются. В последнем случае возможна регистрация переменных магнитных полей.

Направленный микрофон органного типа

Необходимо помнить, что микрофонный усилитель усиливает звуки, приходящие со всех сторон, и, если соотношение сигнал/шум будет недостаточным, нужно применять пространственные направляющие системы (направленные микрофоны). В этом случае дистанционное звуковое прослушивание ведется с помощью дистанционно направленных микрофонов, имеющих очень узкую диаграмму направленности. С помощью такого микрофона можно прослушать разговор на расстоянии до 1 км в пределах прямой видимости и имеет место принцип: "поблизости никого нет, но тем не менее вас хорошо прослушивают". Использование явления резонанса звуковых волн в направленных системах приводит к увеличению уровня сигнала звуковой энергии, который поступает в микрофон.

Простой направленный микрофон представляет собой набор из семи алюминиевых трубок диаметром 10 мм. Длина трубки определяет резонансную частоту звукового сигнала. Формула для расчета длины трубок имеет следующий вид:

L = 330/2F,

где L — длина трубки в метрах;

F — резонансная частота в герцах.

Исходя из вышеприведенной формулы, можно построить табл. 2.1 где N — номер трубки.

Таблица 2.1. Характеристики трубок направленного микрофона

Вариант размещения избирательной системы, составленной из направленных трубок, приведен на рис. 2.36

Рис. 2.36. Избирательная система из направленных трубок

Микрофон располагается в параболическом улавливателе, фокусом которого является направляющая система (рис 2.37).

Рис. 2.37. Микрофон в параболическом улавливателе

Дальнейшее усиление сигнала происходит за счет использования высокочувствительного микрофонного усилителя МУ.

Этот направленный микрофон перекрывает диапазон частот от 300 Гц до 3300 Гц, т. е основной информационный диапазон речевого сигнала.

Если необходимо получить более качественное восприятие речи, то необходимо расширить диапазон принимаемых частот. Это можно сделать путем увеличения количества резонансных трубок, например, до 37 штук.

В табл. 2.2 приведены расчетные данные для использования а избирательной системе от 1 до 37 трубок.
