При настройке конденсаторы СЗ и С5 подстраивают так, чтобы в нужном диапазоне (65-108 МГц) передавался сигнал максимально возможной мощности. Дальность действия собранного радиоретранслятора в зависимости от условий приема составляет 30—150 к.

Телефонный радиоретранслятор с ЧМ на одном транзисторе

Нижеприведенная схема имеет много общего со схемой, представленной на рис. 2.29. Основное отличие состоит в том, что частотная модуляция осуществляется не варикапом, а путем изменения параметров транзистора в зависимости от протекающего тока. Радиоретранслятор работает в диапазоне частот 65-108 МГц и обеспечивает дальность передачи до 200 м. Принципиальная схема передатчика пред ставлена на рис. 2.30.

Рис. 2.30. Телефонный радио ретранслятор с ЧМ на одном транзисторе

Задающий генератор выполнен на транзисторе VT1 типа КТ315.

Частота генератора определяется параметрами колебательного контура — индуктивностью катушки L1 и емкостью конденсатора С3. Конденсатор C4 обеспечивает оптимальные условия возбуждения генератора. Дроссели Др1 и Др2 разделяют ВЧ и НЧ составляющие сигнала. С коллектора транзистора VT1 сигнал через конденсатор С2 поступает в антенну. В качестве антенны используется отрезок монтажного провода.

В качестве антенны можно использовать и саму линию связи (рис. 2.31).

Рис. 2.31. Схема подключения к линии связи

Для этого ВЧ сигнал с коллектора транзистора VT1 через конденсаторы С7 и С8 поступает в точки А и В схемы, соответственно. Конденсатор С2 при этом из схемы исключается. Вместо VD1 можно использовать четыре диода типа КД102, КД510, КД522 и др.

Транзистор КТ315 можно заменить на КТЗ102, КТ368 и другие высокочастотные.

Катушка L1 намотана на корпусе конденсатора СЗ и содержит 4 витка провода ПЭВ 0,5 мм. Дроссели любые с индуктивностью 50-100 мкГн. Настройка аналогична настройке схемы на рис. 2.29.

Телефонный радиоретранслятор большой мощности с ЧМ

Передатчик, собранный по схеме, приведенной на рис. 2.32, обеспечивает большую дальность действия — до 300 м. Работает он в диапазоне 65-108 МГц с частотной модуляцией.

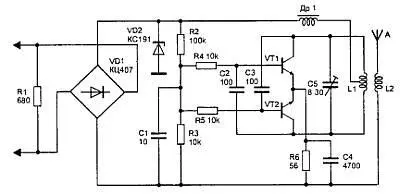

Рис. 2.32. Телефонный радиоретранслятор большой мощности

Автогенератор собран по обычной двухтактной схеме на транзисторах VT1 н VT2 типа КТ315. Частотная модуляция происходит за счет изменения напряжения в линии и, как следствие, изменения напряжения на базах транзисторов VT1 и VT2. Частота задается параметрами контура L1, С5. При изменении емкости конденсатора С5 в пределах от 8 до 30 пФ диапазон возможного изменения частоты генератора составляет от 65 до 108 МГц, при постоянной индуктивности катушки L1. Дроссель Др1 — любой индуктивности в диапазоне от 50 до 100 мкГн. Катушка L1 наматывается на корпусе подстроечного конденсатора С5 и содержит 4 витка провода ПЭВ 0,5 мм с отводом от середины. Катушка L2 намотана поверх L1 и имеет 2 витка того же провода. В качестве транзисторов VT1, VT2 можно использовать любые высокочастотные транзисторы. Стабилитрон VD2 — на напряжение 6-12 В. От него зависит мощность и диапазон девиации частоты передатчика.

Настройка производится при занятой телефонной линии путем подстройки контура L1, С5.

Радиомикрофон-радиоретранслятор с питанием от телефонной линии

Существуют радиоретрансляторы, которые позволяют прослушивать не только телефонный разговор при снятой трубке, но и разговор в помещении, где они установлены, при положенной трубке. Эти устройства маломощные, т. к. используют питание от линии и не могут потреблять ток более 1 мА.

Принципиальная схема такого устройства представлена на рис. 2.33.

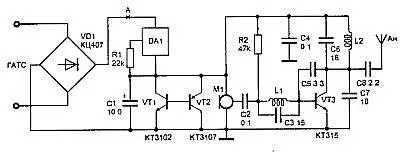

Рис. 2.33. Радиомикрофон-радиоретранслятор с питанием от телефонной линии

Выпрямительный мост VD1 типа КЦ407 подключается параллельно телефонной линии независимо от полярности напряжения в линии.

Напряжение в линии при положенной трубке имеет значение около 60 В. Это напряжение прикладывается к блоку питания, который выполнен на микросхеме DA1, резисторе R1, конденсаторе С1 и транзисторах VT1 и VT2. Микросхема DA1 типа КЖ101 представляет собой стабилизатор тока, работающий при напряжениях 1,8-120 В. Падение напряжения при протекании стабильного тока через нагрузку во время заряда конденсатора С1 ограничено аналогом низковольтного стабилитрона, собранного на транзисторах VT1 и VT2. При положенной трубке устройство работает как радиомикрофон. Описание схемы радиомикрофона и его настройка приведены в разделе 2.1. При снятой трубке незначительное изменение тока, протекающего через нагрузку — радиомикрофон, вызывает изменение рабочей точки транзистора VT3 и, тем самым, осуществляет частотную модуляцию радиомикрофона.

Транзисторы VT1 и VT2 можно заменить на КТ315 и КТ361 соответственно. Конденсатор С1 с минимальным током утечки. Настройка источника питания сводится к установке резистором R1 тока, протекающего через нагрузку. Ток в точке А не должен превышать 1,5 мА.

Микрофоны, как известно, преобразуют энергию звукового сигнала в электрический сигнал. В совокупности со специальными усилителями и фильтрующими элементами они могут быть использованы в качестве устройств, позволяющих получать необходимую информацию. Для этого, например, может быть создана скрытая проводная линия связи, обнаружить которую можно лишь физическим поиском, либо проводя контрольные измерения сигналов во всех проводах, имеющихся в помещении. Естественно, что методы радиоконтроля, эффективные для поиска радиопередатчиков, в данном случае не имеют смысла.

Кроме перехвата непосредственно звуковых колебаний, некоторые микрофоны, так называемые микрофоны-стетоскопы, могут очень хорошо воспринимать разнообразные звуки, распространяющиеся по строительным конструкциям здания. Их используют для прослушивания помещений сквозь стены, двери, открытые окна и форточки.

Для получения информации, идущей только с одного направления, используются узконаправленные микрофоны. В простейших из них узкая диаграмма направленности формируется за счет использования длинной трубки и микрофона, установленного в ней. Трубка маскируется под трость или зонт. В более сложных конструкциях могут использоваться несколько трубок различной длины — это так называемый микрофон органного типа. Такой микрофон способен улавливать звуки голоса на расстоянии до 1000 метров. Высокую направленность имеют также микрофоны, в которых диаграмма направленности формируется параболическим концетратором звука.
