Ракета вылетает из транспортно-пускового контейнера с помощью стартового двигателя, на безопасном расстоянии от стрелка запускается вторая ступень двигательной установки. Наводчик продолжает сопровождать цель, совмещая точку прицеливания с целью при помощи джойстика. Команды наведения ракеты формируются в точном соответствии с координаторами маркера прицельного устройства. При достижении цели боевая часть ракеты подрывается с помощью контактного или неконтактного взрывателя. Если после пуска установлено, что цель - «свой самолет», стрелок имеет возможность выдать ракете команду на самоликвидацию.

Разработан набор тренажеров, предназначенных для обучения расчета.

Модификации комплекса:

• «Starburst LML» - легкая многоканальная пусковая установка (LML), похожая на LML «Джавелин». Использует три стандартных контейнера с ракетами «Starburst». Комплектуется устройствами прицеливания и при необходимости - аппаратурой опознавания. Вес LML 30,3 кг, максимальная высота 2,616 м, угол 45°, радиус поворота 0,927 м.

• «Starburst VML» (Vehicle Multiple Launcher), установленный на шасси автомобиля повышенной проходимости «Land Rover» (4x4), представляет собой пусковую установку, по конструкции похожую на «Джавелин», за исключением того, что используются три стандартных ТПК «Starburst», а также устройства прицеливания и управления «Starburst».

«Starburst NML» состоит из легкой трубчатой пусковой установки и двух ракетных контейнеров, каждый из которых содержит четыре боеготовых ракеты «Starburst» в ТПК. Управление пусковой установкой по углу и азимуту осуществляется с помощью электрических приводов. Для обнаружения целей используются оптическая и теплови- зионные камеры, что позволяет обеспечить применение комплекса как днем, так и ночью.

В результате совместных разработок фирм Radamec Defence Systems и Shorts Missile Systems Ltd. создан морской вариант комплекса, получивший название «Starburst SR2000». Он комбинирует пусковую установку «Starburst» с шестью ракетами на стабилизированной платформе с электрооптической системой слежения «Radamec 2400». Таким образом формируется объединенная система с телеуправляемыми ракетами и системой обнаружения «Radamec 2400», которая может сопровождать цели на дальностях более 12 км, что позволяет ракетам захватить самолеты и вертолеты на предельных дальностях. Система также может поражать противокорабельные ракеты и эффективно использоваться против надводных кораблей.

ЗРК «Starburst» на гусеничном шасси

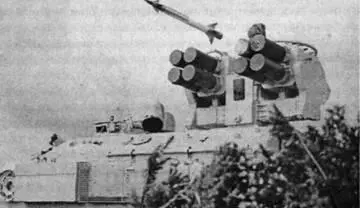

Самоходная система «Starburst» может быть размещена на бронированном гусеничном шасси МПЗ (США), АМХ-10Р (Франция). На пусковой установке размещаются 8 ЗУР в ТПК. Поворотная платформа перемещается по углу и азимуту с помощью электрических приводов. Для обнаружения и сопровождения целей используются пассивные оптическая и тепловизионные камеры, которые интегрированы в единый блок. Тепловизионная камера позволяет производить обнаружение целей в ночных условиях.

«Starburst» модернизируется начиная с момента поставки в вооруженные силы. Компания Shorts разработала и внедрила ряд систем: на ракете установлен радиолокационный взрыватель Thomson-CSF, что увеличивает радиус поражения осколочно-фугасной боевой части (испытания усовершенствованного взрывателя проводились в 1991-1992 гг.); заменены перезаряжающиеся никель-кадмиевые батареи на непереза- ряжающиеся, что исключает необходимость иметь большой запас батарей и перезаряжающее устройство; установлен съемный ночной прицел (успешные испытания были проведены с прицелом «Simrad KN200», снабженном усилителем изображения) .

«Starburst» использовался во время операции «Буря в пустыне», где было развернуто 10 батарей 40-го полевого полка Королевской артиллерии, сохранивших стопроцентную эксплуатационную готовность в течение войны.

Комплекс состоит на вооружении Великобритании, Кувейта, Малайзии и Канады.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения максимальная, км ‹ 4,0 Масса, кг:

ракеты 8,5

ракеты в ТПК 15,2

боевой части 2,74

Длина ракеты, м 1,39

Размах крыльев, м 0,19 Скорость ракеты, М более 1,0

(ВЕЛИКОБРИТАНИЯ)

В декабре 1986 г. Министерство обороны Великобритании заключило контракт с фирмой Shorts на создание и начальное производство высокоскоростной ракетной системы «Starstreak HVS» в трех вариантах: бронированный, размещаемый на переносной пусковой установке и однотрубный.

Детальный анализ существующих и вероятных средств воздушного нападения, проведенный фирмой Shorts, показал, что основную угрозу войсковым подразделениям на поле боя представляют сверхзвуковые средства воздушного нападения и малозаметные атакующие вертолеты. Таким образом, высокоскоростная ракета (HVM - High Velocity Missile) призвана была уничтожить любую цель до рубежа использования ею своего вооружения.

Начиная с 1982 г., после подписания контракта, фирма Shorts выполнила более 100 испытательных пусков высокоскоростной ракеты. ПЗРК «Starstreak» дополняет британский комплекс ПВО «Рапира» и, по сравнению с ним, требует меньше времени на развертывание. Есть противоречивые сведения о принятии ПЗРК «Starstreak» на вооружение. По некоторым данным, комплекс «Starstreak» пока находится в разработке.

Все три варианта «Starstreak» используют базовую модель ракеты, которая находится в транспортно-пусковом контейнере. Она имеет двухступенчатый твердотопливный двигатель, соединенный с полезной нагрузкой. В ее качестве используются три стреловидных копья, размещенных впереди второй ступени двигателя. Каждый из них имеет свой контур управления и наведения. Более половины длины и массы копья составляет снаряжение, включающее в себя бронебойный сердечник и заряд взрывчатого вещества.

Прицельный узел включает в себя легкосплавный герметичный оптический прицел со стабилизированной лазерной системой и монокулярный прицел (все они используются для захвата и сопровождения цели), а также герметичный блок управления, размещенный в литой форме, которая содержит источник питания (с одной литиево-сульфидной батареей) и электронные блоки, необходимые для обработки данных и управления.

Блок управления имеет джойстик, пусковой механизм, общий включатель, включатель компенсации ветра и прибор учета уровня высоты.

В ходе боя наводчик захватывает цель своим монокулярным прицелом и запитывает прицельный блок источником питания. Прицельная метка находится в центре поля обзора наводчика, который удерживает выбранную цель в перекрестье прицела. Упреждение по азимуту и углу места гарантирует, что ракета уничтожит цель путем попадания, в том числе и в заднюю полусферу.
