Николай Василии - Зенитные ракетные комплексы

Ракета в полете вращается с угловой скоростью 15 об./с, поддерживаемой за счет соответствующего наклона плоскости установки стабилизаторов.

При встрече с целью взрывательное устройство подрывает боевую часть. В случае промаха по истечении 11-14 секунд срабатывает самоликвидатор ракеты.

Комплексы «Стрела-2» применялись в основном зенитными ракетными взводами, состоящими из трех отделений стрелков-зенитчиков (по числу рот в батальоне). Отделение стрелков-зенитчиков состояло из 3 человек, каждый из которых имел пусковое устройство и две ЗУР (в возимом боекомплекте отделения). Один из стрелков-зенитчиков являлся командиром отделения.

Управление боевой работой осуществлялось командиром отделения. С помощью имеющейся у него малогабаритной переносной радиостанции Р-147 он получал боевые распоряжения и данные целеуказания от начальника ПВО полка, производил целераспределение между стрелками отделения и с помощью той же радиостанции выдавал целеуказания по ориентирным направлениям стрелкам, имеющим малогабаритные радиоприемники (Р-147П). При отсутствии управления от начальника ПВО полка командир отделения самостоятельно нацеливал стрелков-зенитчиков.

В 1968 г. была проведена модернизация комплекса «Стрела-2» теми же разработчиками.

Испытания модернизированного переносного ЗРК, получившего название «Стрела-2М» (9К32М), проводились с октября 1969 г. по февраль 1970 г. Комплекс «Стрела-2М» (SA-7b «Grail» Mod.l) принят на вооружение в 1970 г.

Практически при тех же массо-габаритных характеристиках средств комплекса были значительно улучшены его боевые и эксплуатационные возможности:

• автоматизированы процессы захвата цели ГСН и пуска ракеты по скоростным воздушным целям при стрельбе на догонных курсах, что облегчило боевую работу стрелка- зенитчика, особенно при стрельбе с подвижных объектов;

• осуществлена селекция подвижной цели в условиях неподвижных естественных помех;

• обеспечено исключение ошибки стрелка в определении ближней границы зоны пуска;

• стало возможным поражение целей, летящих со скоростью до 260 м/с на догонных курсах;

• обеспечена стрельба на встречных курсах по вертолетам и самолетам с поршневыми двигателями, летящими со скоростью до 150 м/с;

• увеличена зона поражения на догонных курсах реактивных самолетов (по высоте и по дальности).

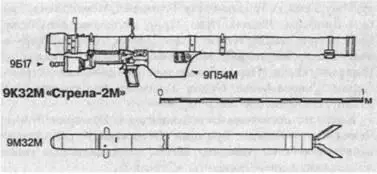

Ракета 9М32М эксплуатировалась в пусковой трубе 9П54М. Вновь разработанный пусковой механизм 9П58 имел увеличенное число контактов стыковки с пусковой трубой и, соответственно, не обеспечивал применение ЗУР 9М32.

Помехоустойчивость тепловой ГСН комплекса «Стрела-2М» при работе на облачном фоне улучшилась. Обеспечивалась стрельба при нахождении цели на фоне сплошной (слоистой), легкой (перистой) и кучевой облачности менее трех баллов. Однако при кучевой подсвеченной солнцем облачности более трех баллов, особенно в весенне-летний период, зона действия комплекса значительно ограничивалась. Минимальный угол на солнце, при котором было возможно отслеживание воздушных целей головкой самонаведения, составлял 22-43°. Линия горизонта в солнечный день также ограничивала зону поражения комплекса углом места, большим 2°. В остальных условиях горизонт не влиял на результаты стрельбы. Комплекс не был защищен от ложных тепловых помех (отстреливаемых самолетами и вертолетами тепловых ловушек).

Результаты боевого применения ПЗРК «Стрела-2» в Египте, куда были направлены первые серийные образцы комплекса и группа военных технических специалистов, оказались весьма эффективны. С июля 1968 г. по июнь 1970 г. было произведено 99 пусков ракет. При этом 36 самолетов были повреждены или сбиты. В 1969 г. за один день боевых действий десятью ракетами комплекса было сбито 6 самолетов Израиля, в то время как всеми другими средствами ПВО Египта за этот же день было уничтожено лишь 4 самолета. В боях с 6 по 23 октября 1973 г. арабские стрелки-зенитчики, по их данным, сбили 23 израильских самолета, в боях с 8 апреля по 30 мая 1973 г. - восемь. Средняя эффективность комплексов составила 0,15-0,2. Нанесенный противнику военно-экономический ущерб от применения переносного ЗРК «Стрела-2» многократно превышал стоимость израсходованных ракет.

В течение двух месяцев в 1974 г. силами сирийской ПВО было сбито 11 израильских воздушных целей.

Комплекс поставлялся во Вьетнам, чтобы противостоять американскому массовому использованию вертолетов. В период с 1972 по 1975 гг. было произведено 589 пусков ракет «Стрела-2» и «Стрела-2М». При этом отмечено 204 попадания, когда цель была повреждена или сбита.

ПЗРК «Стрела-2» применялся и во время конфликта на Фолклендских островах (аргентинскими ВВС), во время ирано-иракского конфликта, в Анголе (МПЛА и кубинские войска против ЮАР) и т. д.

Комплекс поставлялся во многие страны мира: Алжир, Афганистан, Бенин, Ботсвану, Буркина-Фасо, Венгрию, Гайану, Гану, Гвинею, Гвинею-Бисау, Германию, Йемен, Заир, Замбию, Зимбабве, Индию, Иран, Ирак, Иорданию, Камбоджу, Кубу, Катар, КНДР, Кувейт, Лаос, Ливан, Ливию, Мавританию, Мали, Монголию, Мозамбик, Намибию, Никарагуа, Нигерию, Оман, Перу, Сальвадор, Сейшельские острова, Сирию, Съерра-Леоне, Судан, Танзанию, Финляндию, Чад, Уганду, Эфиопию, Южная Африку.

Комплекс производился по лицензии в: Болгарии, Египте, Чехии, Китае, Польше, Румынии, Югославии. Китай и Египет производили свои варианты ПЗРК, представляющие собой модернизированные варианты «Стрела-2».

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

(РОССИЯ)

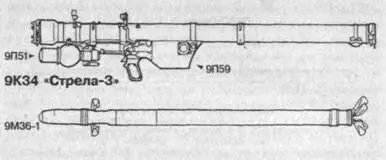

Переносной зенитный ракетный комплекс 9К34 «Стрела-3» (SA-14 «Gremlin» по классификации США/НАТО) предназначен для поражения самолетов и вертолетов на дальностях до 4,5 км. Комплекс способен поражать цели на встречных и догонных курсах.

Боевое применение комплекса «Стрела-2» показало, что его эффективность недостаточна. Многие поврежденные самолеты возвращались на свои базы и вновь вводились в строй после ремонта, продолжавшегося всего несколько часов. Это происходило потому, что ракеты попадали в хвостовую часть самолета, в которой находилось мало жизненно важных систем и агрегатов, а мощность боевой части ЗУР была недостаточна для создания большой зоны разрушений конструкции цели.

Результатом дальнейшего развития переносных ЗРК типа «Стрела-2» и «Стрела-2М» стал комплекс «Стрела-3», который имеет улучшенные боевые и технические характеристики, обеспечивает борьбу с самолетами и вертолетами, летящими на встречных курсах со скоростями до 260 м/с и маневрирующими с перегрузками до 3g, а также с летящими на догонных курсах со скоростями до 310 м/с и маневрирующими с перегрузками до 5- 6g.
