В качестве фотоприемника используется охлаждаемый до температуры -200° С фоторезистор на базе сурмянистого индия, максимум спектральной чувствительности которого лежит в диапазоне 3,5-5 мкм. Для охлаждения этих фоторезисторов используется сжатый азот. Глубокое охлаждение фоторезистора позволило повысить чувствительность ТГСН к излучению газовой струи реактивного двигателя и понизить чувствительность к отраженной солнечной энергии.

Переносный зенитный ракетный комплекс «Игла»

Рулевой отсек предназначен для размещения элементов энергопитания ракеты, автопилота и коммутирующих элементов. В корпусе рулевого отсека размещены пороховой аккумулятор давления (ПАД), обеспечивающий питание горячими газами рулевой машинки, и турбогенератор, преобразующий энергию горячих газов ПАД в электроэнергию, стабилизатор-выпрямитель, обеспечивающий выпрямление и стабилизацию питающих напряжений, датчик угловых скоростей с усилителем, рулевая машинка с рулями, блок взведения, формирующий сигнал на электровоспламенитель взрывателя после раскрытия рулей и на электровоспламенитель порохового управляющего двигателя, розетка бортразъема, обеспечивающая электрическую связь бортовой аппаратуры ракеты с пусковой трубой.

В ракете установлен пороховой управляющий двигатель, вырабатывающий горячие газы для газодинамического управления полетом ракеты на начальном участке.

Боевой отсек является несущим отсеком ракеты и выполнен в виде неразъемного соединения, включающего боевую часть, взрыватель, взрывной генератор.

Боевая часть осколочно-фугасно-кумулятивного действия предназначена для поражения воздушных целей и состоит из корпуса с кумулятивной воронкой, боевого (разрывного) заряда и детонатора. В боевой части использовано взрывчатое вещество с повышенным фугасным действием.

Взрыватель предназначен для выдачи детонационного импульса на подрыв боевой части при встрече ракеты с целью или по истечении времени самоликвидации. Взрыватель, кроме того, обеспечивает передачу детонационного импульса от заряда боевой части к заряду взрывного генератора.

Предохранительно-детонирующее устройство служит для обеспечения безопасности в обращении с ракетой до момента его взведения после пуска ракеты. Оно включает пиротехнический предохранитель, поворотную втулку и блокирующий (инерционный) стопор.

Взрывной генератор предназначен для создания детонационного импульса для подрыва топливного заряда двигательной установки и создания дополнительного поля поражения.

Труба предназначена для прицеливания, пуска ракеты и предохранения стрелка-зенитчика от воздействия пороховых газов стартового двигателя при пуске. Одновременно она служит укупоркой для ракеты при переноске, транспортировании и хранении, а также направляющей при пуске ракеты. В процессе эксплуатации ракета из трубы не извлекается и покидает трубу только при пуске. Труба изготавливается из стекловолокна. В ее состав входят: блок вращения, механический прицел, механизм бортразъема, розетка для стыковки пускового механизма, колодка подсоединения зональных цепей стартового двигателя, обойма крепления плечевого ремня. Блок вращения закреплен на передней части трубы и совместно с блоком разгона и синхронизации пускового механизма предназначен для разгона ротора гироскопа ТГСН.

На блоке вращения трубы установлены антенны наземного радиозапросчика. Так как трубы допускают многократное использование, то число красных полос, нанесенных на блок датчиков, свидетельствует о количестве произведенных из данной трубы пусков ракет.

Механический прицел состоит из откидывающихся передней и задней стоек и предназначен для прицеливания. На передней стойке закреплена мушка с отверстием. На задней стойке расположены целик с лампой световой информации, загорание которой свидетельствует о попадании излучения цели в поле зрения ТГСН, и диафрагма, которая закрывает лампу при пусках в сумерки во избежание ослепления стрелка-зенитчика.

Передний и задний срезы трубы закрыты легкосъемными крышками. В передней крышке размещены магнитопровод (кольцо из металла), являющийся арретиром ротора-магнита.

Пусковой механизм предназначен для подготовки к пуску и пуска ракеты. В пусковой механизм встроен запросчик 1Л14-1, обеспечивающий опознавание целей и автоблокировку пуска ЗУР по своему самолету. Однако из-за большой ширины диаграммы направленности антенны, а также из-за наличия задних лепестков этой диаграммы, запросчик может сработать от ответчика своего самолета, пролетающего вблизи переносного ЗРК, и заблокировать пуск ракеты по противнику. В таких случаях стрелок может отключить блокировку пуска.

Переносной электронный планшет 1Л15-1 предназначен для своевременного оповещения стрелков-зенитчиков о месте нахождения, направлении движения и госпринадлежности («свой-чужой») воздушных целей. Планшет способен отображать воздушную обстановку в радиусе 12,8 км. Число одновременно отображаемых целей - 4, максимальное расстояние до пункта передачи информации - 15 км. Источником информации для планшета могут являться пункты управления ПВО в звене «дивизия-полк».

Выпускались модификации «Игла-IE» и «Игла-1М», которые отличались тем, что остатки топлива при подрыве боевой части не подрьшались. Кроме того, «Игла-1М» не имела радиолокационного запросчика, а «Игла-IE» имела запрос- чик с параметрами, определяемыми страной-заказчиком.

В 1982 г. были проведены испытания комплекса «Игла», который был принят на вооружение в 1983 г.

ПЗРК является дальнейшим развитием комплекса «Игла-1» и отличается от последнего повышенной эффективностью за счет применения двухканальной головки самонаведения 9Э410, разработанной АО «ЛОМО» (главный конструктор головки О. А. Артамонов). Головка самонаведения способна различать истинные и ложные цели в условиях постановки искусственных помех в инфракрасном диапазоне. ГСН имеет повышенную чувствительность, что повышает дальность стрельбы по целям на встречных курсах.

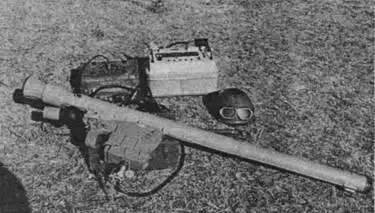

Комплект ПЗРК «Игла»

Тепловая головка самонаведения 9Э410 имеет два канала - основной и вспомогательный.

Фотоприемник основного канала представляет собой фоторезистор на основе сурмянистого индия, охлажденного до температуры -200° С. Система охлаждения фотоприемника такая же, как и у «Иглы-1». Максимум спектральной чувствительности фотоприемника основного канала лежит в диапазоне 3,5-5 мкм, что соответствует спектральной плотности излучения газовой струи реактивного двигателя.
