Фотоприемник вспомогательного канала представляет собой неохлаждаемый фоторезистор на базе сернистого свинца, максимум спектральной чувствительности которого лежит в диапазоне 1,8-3 мкм, что соответствует спектральной плотности излучения помех типа ложных тепловых целей.

Схема переключения ГСН 9Э410 принимает решение по правилу: если уровень сигнала фотоприемника основного канала больше уровня сигнала вспомогательного канала, то это цель, если наоборот - помеха.

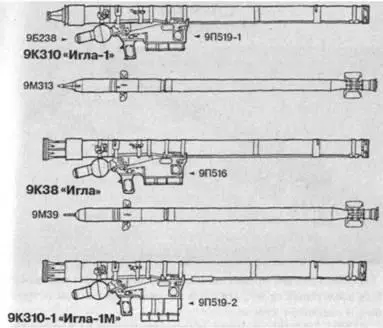

Применение новой тепловой ГСН позволило применить для снижения аэродинамического сопротивления не «треножник», использовавшийся на ракете комплекса «Игла-1», а изящную иглоподобную конструкцию.

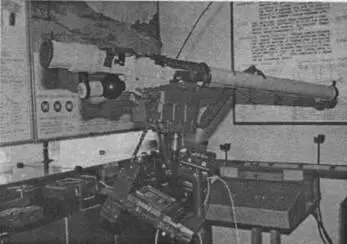

Комплект тренажерного оборудования

Комплекс обеспечивает поражение воздушных целей на встречных и догонных курсах, отстреливающих с промежутками времени от 0,3 с и более тепловые помехи с превышением суммарной мощности излучения над мощностью излучения цели до шести раз. При отстреле целями тепловых помех на встречных и догонных курсах одиночно или залпами (до шести штук в залпе) средняя вероятность поражения цели одной ЗУР 9М39 за пролет зоны поражения составляла 0,31 при стрельбе навстречу и 0,24 при стрельбе вдогон. В таких помеховых условиях комплекс «Игла-1» был практически неработоспособен.

Позднее, в основном для ВДВ, был разработан вариант переносного ЗРК «Игла-Д» с ЗУР и пусковой трубой, который транспортируется в виде двух секций, соединяемых перед боевым применением. Это позволило улучшить «десантируе- мость» комплекса и обеспечить удобство его переноски.

Был также разработан блок, обеспечивающий применение двух ЗУР в пусковых трубах, для использования в наземных пусковых установках и в качестве вооружения вертолетов в комплексе «Игла-В».

Спаренная опорно-пусковая установка «Джигит»

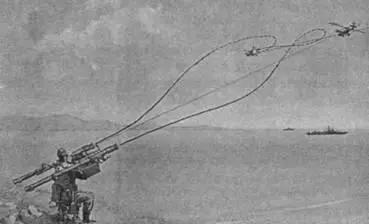

Пуск ракет с установки «Джигит»

Для обеспечения одновременного применения двух ЗУР разработан вариант комплекса с турелью («Джигит»), в котором стрелок-зенитчик размещается во вращающемся кресле и вручную осуществляет наведение пусковой установки на цель.

Кроме того, был разработан вариант переносного ЗРК «Иг- ла-Н» с более мощной боевой частью. Масса комплекса возросла на 2,5 кг. За счет небольшого снижения таких показателей, как скорости поражаемых целей на встречных и до- гонных курсах (до 340 и 280 м/с соответственно), вероятность поражения целей увеличена на 25-50%.

Переносной ЗРК «Игла-1» экспортировался за рубеж, применялся в локальных боевых действиях.

По опубликованным данным, большинство потерь авиации многонациональных сил в войне 1991 г. связано с применением иракцами переносных ЗРК. Ими, в частности, было сбито четыре самолета вертикального взлета и посадки AV-8B «Харриер».

Комплекс поставлялся в следующие страны: Анголу, Болгарию, Ботсвану, Венгрию, Вьетнам, Индию, Ирак, КНДР, Кубу, Ливию, Никарагуа, ОАЭ, Перу, Руанду, Саудовскую Аравию, Сирию, Словакию, Финляндию, Эфиопию, Югославию.

В Болгарии и КНДР производится по лицензии.

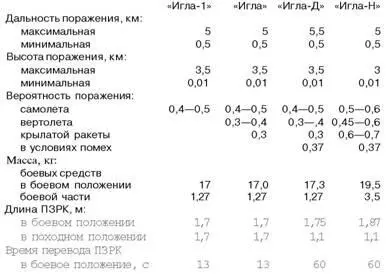

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

(РУМЫНИЯ)

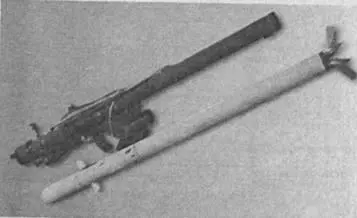

ПЗРК СА-94М предназначен для уничтожения маневренных воздушных целей, летящих на малых высотах на встречном и догонном курсах.

ПЗРК СА-94М является модернизированным вариантом ПЗРК СА-94, в котором усовершенствованы электронное оборудование, выполненное по современной технологии, источник питания, имеющий малое время выхода на режим, и система индикации угла упреждения, вводимого стрелком при открытии огня.

В результате модернизации ПЗРК увеличились вероятность поражения цели ракетой и надежность предпусковых операций, возросла точность наведения ракеты на цель и улучшились возможности стрельбы в дневных и ночных условиях.

Основу ПЗРК СА-94М составляют боевая система и система технического обслуживания и обучения. В состав боевой системы входят ракета А-94М в транспортно-пусковом контейнере, источник питания и система индикации угла упреждения.

В состав системы технического обслуживания и обучения входит модернизированная система технической проверки комплекса (I.V. -94М) и полевой комплект обучения (IA.C-94).

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения максимальная, км:

на встречном курсе 3,3

на догонном курсе 4 5

Дальность поражения минимальная, км:

на встречном курсе 0,5

на догонном курсе 0,6

Высота поражения, км:

максимальная 2,3

минимальная 0,03

Максимальная скорость ракеты, м/с:

на встречном курсе 260

на догонном курсе 310

Время выхода на режим

источника питания, с 1,3

Тип боевой части осколочного типа

Тип взрывателей контактный и неконтактный

Система введения

угла упреждения ручная, с автономного индикатора

значения угла упреждения и направления

(США)

Переносной зенитный ракетный комплекс предназначен для поражения самолетов (включая сверхзвуковые) и вертолетов, совершающих полет на малых и предельно малых высотах. Обстрел может производиться как на догонных, так и на встречных курсах. Разработку комплекса фирма «Дженерал дайнемикс» начала в 1972 г. Основой послужило проведение работ по программе АСДП (ASDP - Advanced Seeker Development), начавшейся в конце 60-х годов незадолго до начала серийного производства ПЗРК «Ред Ай». Разработка была завершена в 1978 г., когда фирма приступила к производству первой партии образцов, испытания которой проводились в 1979-1980 гг. С 1981 г. комплекс производится серийно и поставляется сухопутным войскам США и различных государств Европы.

ПЗРК состоит из ЗУР в транспортно-пусковом контейнере (ТПК), оптического прицела для визуального обнаружения и сопровождения воздушной цели, а также приближенного определения дальности до нее, пускового механизма, блока энергоснабжения и охлаждения с электрической батареей и емкостью с жидким аргоном, аппаратуры опознавания «свой-чужой» AN/PPX-1. Электронный блок последней носится за поясом стрелка зенитчика.
