Николай Василии - Зенитные ракетные комплексы

• АТАМ (Air-to-Air Mistral). Для ракет класса «воздух-воздух» «Мистраль» создана система АТАМ, где имеется до 4 ракет (70 кг - двухступенчатые), устанавливаемых на внешних пилонах, и электронный блок, размещаемый внутри вертолета. Французская армия покупала их для своих вертолетов типа «Газель», где используется нашлемный прицел. Система тестировалась на вертолете АН-64Н «Апач» и предполагается ее использование на французском вертолете HAP/HAC-Tigre. Первые 30 систем предполагалось поставить во французскую армию еще в 1992 г., программа поставок была ускорена из-за итогов войны в Персидском заливе.

• SADRAL - морской вариант. Для ВМФ используются полуторатонная всепогодная шестизарядная (System Auto- defense Rapproche Anti-Aerien Leger) система для кораблей всех типов. Эта модификация поставлялась для Финляндии, Катара.

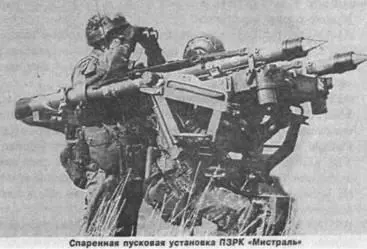

• Simbad Lightweight Twin-round Naval System. Это морской вариант легкой спаренной пусковой установки, сконструированный для небольших кораблей всех типов, в том числе для кораблей поддержки с целью обеспечения их противовоздушной защиты. Система Simbad может дополнять любой тип 20-мм зенитных орудий и планируется для закупки Кипром, Норвегией и Францией (28 ПУ в 1992 г.).

• Platoon Mistral Command Centre (PMCE). РМСЕ впервые показана в 1991 г. на Парижском авиашоу, создана для использования с ПЗРК «Мистраль» или системой ATLAS для защиты войсковых подразделений, механизированных подразделений или жизненно важных объектов. Система базируется на существующем оборудовании и включает: РЛС обзора и управления огнем, имеющую систему опознавания «свой-чужой» (IFF - государственное опознавание цели), станцию боевого управления для одного или двух операторов, терминал, подключенный с каждым ПЗРК или на систему ATLAS, блок передачи информации (речевой и данных) на TDMA, систему управления, соединенную с вышестоящим командным пунктом.

Полностью система (за исключением терминалов) размещается на высокомобильном авиатранспортабельном шасси.

ПЗРК «Мистраль» находится на вооружении Австрии, Бельгии, Франции, Финляндии, Италии, Норвегии, Испании.

Всего произведено более чем 10 000 штук ракет с учетом того, что серийное производство начато в 1989 г.

Кроме того, всего поставлено 78 систем обнаружения (на шасси типа TRM-2000 или АСМАТ VLRA) Thomson-CSF Samanta для использования совместно с ПЗРК «Мистраль».

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения, км:

максимальная (в зависимости от типа цели) 4,0-6,0 минимальная 0,3

Высота поражения, км:

максимальная 4,5

минимальная 0,015

Длина, м:

ракеты 1,86

ракеты в ТПК 2,0

Диаметр ракеты, м 0,09

Размах крыльев, м 0,19

Масса, кг:

ракеты 18,4

ракеты в ТПК 21,4

боевой части 2,95

Тип боевой части осколочный

Максимальная скорость ракеты, М 2,6

Тип двигателя твердотопливный

с твердотопливным ускорителем Система наведения ИК (УФ) пассивное самонаведение Пусковая установка ' переносная,

возможна установка на шасси

(ШВЕЦИЯ)

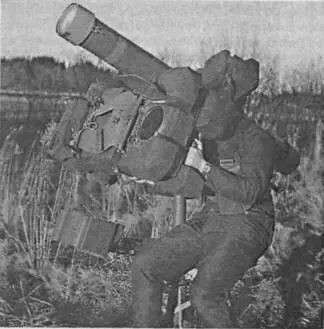

В конце 60-х годов комитет по ПВО Швеции при разработке концепции противовоздушной обороны страны пришел к выводу, что наиболее оптимальным будет сочетание систем ПВО малой дальности и истребителей-перехватчиков типа SAAB JA-37 Viggen. Предложенный вариант системы ПВО требовал денежных затрат и, к тому же, предполагал помехозащищенность при работе в условиях сильного радиопротиводействия противника. Комитет также рекомендовал заменить 20-мм зенитные системы и системы «Ред Ай» (шведское обозначение Rb-69) бригадного уровня и 40-мм зенитные и 57-мм пушки Bofors вновь создаваемыми системами.

Контракт на разработку системы ПВО малой дальности под названием RBS-70 был заключен в 1969 г. Он предполагал создание ракеты, находящейся в ТПК, без приемного устройства. Считалось, что цель будет обнаруживаться визуально. Позже выяснилось, что эффективность комплекса будет значительно выше при использовании РЛС обнаружения и системы опознавания «свой-чужой».

Первые серийные образцы ракеты RBS-70, прицелов, системы опознавания «свой-чужой», а также РЛС обнаружения были выпущены в 1979 г. На вооружении шведской армии вариант комплекса, работоспособный в дневных условиях, был принят в 1977 г.

В конце 90-х годов шведская дивизия имела на вооружении роту ПВО с комплексом RBS-70. В роте ПВО насчитывается три ракетных взвода, каждый из которых имеет три огневых комплекса RBS-70 и радиолокационный взвод в составе двух вездеходов SAAB-Scania Туре-40 4x4, на которых монтируется РЛС типа PS-70/S Basic Giraffe, а также аппаратура связи.

Создание комплекса RBS-70 полностью завершилось после внедрения широкого луча обзора для лазерного приемника, устанавливаемого на ракете. Это расширило зону поражения на 30-40% в зависимости от тактической ситуации. Противовоздушная защита четырех шведских механизированных бригад обеспечивается ротами ПВО, у которых на вооружении находятся модернизированные варианты комплекса на шасси Lvrbv 701.

В 1986 г. началась работа по обновлению и модернизации комплекса RBS-70. Их завершение планировалось на конец 2000 г. С 1984 г. начал создаваться вариант комплекса под названием RBS-70M, с помощью которого можно было бы вести боевые действия ночью. В рамках этого варианта создавался новый тепловизор, РЛС обзора и сопровождения цели «Giraffe-75».

Для сил ПВО норвежской армии была разработана маловысотная зенитно-ракетная система, получившая название NALLADS, которая представляет собой ЗРК RBS-70, оснащенный модернизированной РЛС Giraffe. РЛС Giraffe 50АТ (All Terrain), имеющая специально разработанный цифровой процессор обработки данных, получила обозначение NO/MPY-1.

Оборудование установлено на гусеничном шасси Bv 206, на котором также находятся энергосиловая установка для питания оборудования, средства связи, аппаратура сопровождения целей. РЛС работает в G-диапазоне и имеет аппаратуру опознавания «свой-чужой». Антенна поднимается на высоту 7 м на манипуляторе с выдвижным звеном.

РЛС Giraffe 50AT обеспечивает автоматическое обнаружение, сопровождение, опознавание и оценку угроз целей и может сопровождать до 20 из них. Рабочие места операторов оборудованы цветными дисплеями. РЛС может выдавать данные целеуказания на 20 комплексов RBS-70 по специально организованным каналам связи. До трех комплексов NALLADS могут быть объединены в сетевую структуру для обеспечения противовоздушной обороны особо важных районов. Поставки новой системы силам ПВО были начаты в 1992 г.
