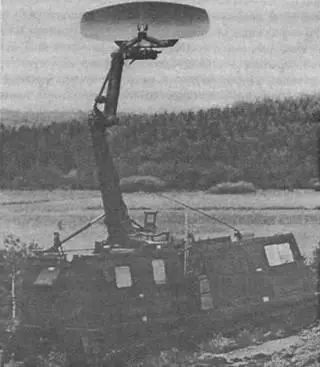

РЛС обнаружения и сопровождения цели Giraffe 50AT

Giraffe 50AT обеспечивает следующие характеристики обнаружения:

• дальность 70 км, высота 7 км по цели с эпр 10 м 2 ;

• дальность 50 км, высота 5,2 км по цели с эпр 3 м 2 ;

• дальность 37,5 км, высота 4 км по цели с эпр 1 м 2 ;

• дальность 22,5 км, высота 2,2 км по цели с эпр 0,1 м 2 .

В 1990 г. начал создаваться новый вариант комплекса - RBS-90, который используется как в стационарном, так и в возимом вариантах.

Ракета PvBS-70 имеет твердотопливный ракетный ускоритель и твердотопливный маршевый двигатель, размещается в транспортно-пусковом контейнере. После пуска ракеты контейнер повторно не используется. Осколочно-фугасная боевая часть содержит 3000 вольфрамовых осколков диаметром примерно 3 мм. Неконтактный взрыватель используется в ближней зоне для избежания преждевременного срабатывания при отражении от земли, воды, снега. При стрельбе по вертолетам, летящим с огибанием рельефа местности, неконтактный взрыватель может быть отключен вручную стрелком с помощью переключателя, находящегося с левой стороны ТПК. Пробивное действие осколков позволяет производить уничтожение легкобронированной техники. На ракете находится приемное устройство, позволяющее наводить ракету на цель по центру лазерного луча с помощью бортового микрокомпьютера, который преобразовывает сигналы отклонения в импульсы наведения.

Максимальная высота поражения цели составляет 4 км, минимальная высота - уровень земли. Модернизированная ракета комплекса Mk.l - по существу та же ракета, но в ней используется блок датчиков лазерного наведения, который увеличивает поле обзора задней полусферы с 40° до 57°. Это значительно увеличивает зону поражения комплекса. Ракета Мк.2 существенно отличается от предыдущей своей электронной начинкой, но имеет те же габаритные размеры и массу. Электроника была значительно миниатюризирована, чтобы увеличить размеры маршевого двигателя и боеголовку. Новый маршевый двигатель позволил увеличить скорость ракеты, а также дальность полета до 7 км против б км при стрельбе по малоскоростным целям и увеличить максимальную высоту с 3 до 4 км. В результате на дальней границе зоны поражения ракета имеет несколько большую скорость, чем ее предшественницы. Основной огневой узел состоит из двух основных элементов: подставки и прицельного устройства. Каждый из них переносится одним членом расчета, третий несет ракету в ТПК. При необходимости могут придаваться средства опознавания, которые переносит еще один член расчета. Кроме того, ему поручается и терминал подключения к РЛС обзора типа Giraffe с целью получения данных о целях.

Для боевой работы пусковая установка размещается на грунте, ее грубое горизонтирование производится путем изменения длины одной из ног треноги. Операторское место отстегивается от центральной трубы, затем подключается ги- ростабилизированный прицел, источник питания, система опознавания и ТПК с ракетой. Тренированный расчет выполняет все эти действия за 30 секунд.

При работе RBS-70 в одной сети с РЛС Giraffe 40 PS-70R (работающей в G-диапазоне) проводятся взаимные ориентирование и топопривязка с использованием призматического компаса. Рота ПВО с радиолокационным обеспечением от РЛС Giraffe 40 PG70R осуществляет прикрытие участка местности площадью 250 км 2 с учетом взаимного прикрытия. РЛС имеет систему селекции движущихся целей. Для повышения дальности обнаружения маловысотных целей антенна РЛС поднимается на высоту 12 м с помощью гидравлической мачты. Три оператора РЛС осуществляют обнаружение и сопровождение целей с помощью индикатора кругового обзора (PPI - Position Plan Indicator). Четвертое лицо боевого расчета наносит обстановку на карту, которая используется командиром для боевых приказов.

Информация о дальней воздушной обстановке поступает по радиолинии на обзорную РЛС от вышестоящего командного пункта. Максимальная дальность обнаружения целей с эффективной площадью рассеяния 3 м 2 и 0,1 м 2 , летящих со скоростями от 30 до 1800 м/с составляет, соответственно, 28 и 12 км. Максимальная инструментальная дальность обнаружения целей равна 40 км. Скорость цели, курс и направление передаются на огневые комплексы (максимальное число их может достигать 9) либо по радиолинии, либо по кабелю на приемник информации в последовательности, определенной командиром РЛС. За счет использования информации РЛС обнаружения огневой узел может уничтожить цель на дальней границе зоны поражения.

Вычислитель приемника информации (на огневом комплексе) обрабатывает полученную от РЛС информацию, вычисляет координаты цели, отображает цель на маленьком индикаторе и передает акустический сигнал на головные телефоны стрелка, который доворачивает свой прицел и пусковое устройство в направлении, где слышится максимальный звуковой сигнал. Доворот пускового устройства он осуществляет с помощью двух ручек. Стрелок осуществляет поиск и обнаружение целей в этом направлении. При вхождении цели в зону поражения происходит оповещение об этом лиц боевого расчета с помощью приемника информации, и стрелок производит пуск ракеты с помощью кнопки пускового механизма, которую он нажимает большим пальцем левой руки. Начинает работать лазерная система наведения, запускается стартовый двигатель, и ракета разбивает переднюю стенку ТПК. Для обеспечения безопасности стрелка стартовый режим работы двигателя прекращается после полного выхода ракеты из ТПК, стартовый двигатель сбрасывается в нескольких метрах после вылета ракеты, у которой раскрываются 4 находящихся в центре стабилизатора и 4 хвостовых крестообразных руля. Начинает работать маршевый двигатель, приемник системы наведения отрабатывает направление полета, передаваемое лазерным лучом. Бортовой компьютер вырабатывает сигналы управления рулями в зависимости от принимаемых приемником сигналов. Максимальная скорость полета ракеты достигается в момент окончания работы маршевого двигателя. Дальше она продолжает полет с выключенным двигателем. Для поражения цели стрелок должен удерживать цель в перекрестии гиростабилизированного прицела с помощью джойстика.

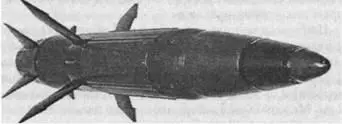

Зенитная управляемая ракета "Бофорс" RBS 70 Мк.2

При отсутствии информации от обзорной РЛС выставляется пост для раннего визуального обнаружения цели. Стрелок самостоятельно ведет поиск цели. При обнаружении цели и довороте системы в направлении на цель он запускает электрическое оборудование ракеты (спустя 5 с) и ведет точное прицеливание с помощью оптического прицела. Если имеется система опознавания, то производится автоматическое опознавание цели. При приеме информации о сопровождении своего самолета происходит блокировка пуска и загорается световая индикация на прицеле. Стрелок прекращает работу и ставит выключатель на предохранитель. Для точного автоматического сопровождения цели стрелок использует 7-кратный прицел с углом поля зрения 9°. Дальность до цели оценивается с помощью масштабной сетки. Если размеры цели стали вдвое больше центрального интервала масштабной сетки, то цель находится вне зоны поражения. Когда цель находится в зоне поражения, стрелок производит пуск ракеты. Время перезаряжания огневого узла составляет 7 с. Пустой ТПК выбрасывается. Снимается крышка с разъема ТПК, он присоединяется к подставке, в результате происходит электрическое подсоединение ТПК к источнику питания и замыкание контактов цепи прохождения боевого сигнала от источника сигнала к прицельному устройству.
