Улучшенный контактный взрыватель соединен с новой осколочной боевой частью, имеющей максимальную скорость разлета осколков 5000 м/с (увеличена в 2,5 раза по сравнению с ракетой «Roland 2»). Это увеличивает поражающий радиус разлета осколков. Максимальное полетное время составляет приблизительно 16 с, вес ракеты - 75 кг, а в составе контейнера - 95 кг.

Временем работы нового ракетного ускорителя определяется минимальная эффективная дальность поражения (500 м), но в тоже время на 500 м увеличена максимальная высота поражаемых целей, и составляет она 6 км. Также увеличилось значение перегрузки цели (до 9g), при котором ракета будет уничтожать ее на дальней границе зоны поражения.

Время подготовки к пуску первой ракеты составляет шесть секунд, для старта второй, в зависимости от типа цели, необходимо от двух до шести секунд. Время перезаряжания ракеты из револьверного магазина составляет шесть секунд. Новый боекомплект ракет может быть заряжен в течение 2-5 минут.

При необходимости прикрытия авиабаз или других важных объектов восемь комплексов «Roland» могут быть объединены в единую систему ПВО, как это сделано в Германии. До 6 комплексов «Roland» могут взаимодействовать друг с другом, образуя сеть взаимного прикрытия. Зенитные средства и переносные ЗРК могут принимать информацию обо всех целях, обнаруживаемых и сопровождаемых комплексом «Roland».

В 1988 г. французское и немецкое министерства обороны приняли программу модернизации комплексов ПВО «Roland», для того чтобы продлить их эксплуатацию до 2010 г.

Планируется замена существующего оптического прицела на оптоэлектронный интегрированный прицел GLAIVE, обеспечивающий третий режим (ИК) работы комплекса по обстрелу цели, а также упрощение человеко-машинного интерфейса путем использования микропроцессоров, размещаемых в кабине, и компьютерного оборудования, известного под шифром BKS-система.

В 1992 г. Euromissile создала прототип комплекса ПВО - «Roland M3S», который предназначался для экспорта. Он предлагался Таиланду и Турции для создания системы ПВО на малых высотах.

Комплекс «Roland M3S» имеет РЛС Dassault Electronique Rodeo 4 (или Thomson-CSF) и может обслуживаться одним человеком, хотя для ведения продолжительных боевых действий требуется два человека.

Оператор может выбрать любой режим обнаружения, например, радиолокационный, ТВ или оптический. Стандартное вооружение комплекса «Roland M3S» состоит из четырех ракет «Roland», боеготовых и располагаемых на пусковой установке. Используются и другие типы ракет, например две ракеты Matra. Могут также монтироваться четыре ракеты ПЗРК «Стингер» или новые ракеты VT-1 комплекса «Кроталь».

Комплекс «Roland» имелся в Национальной гвардии армии США, но выведен из боевого состава в сентябре 1988 г.

Комплекс «Roland» имеется на вооружении ряда стран. Бразилия получила 4 комплекса «Roland 2» Marder из Германии вместе с 50 ракетами. В 1984 г. министерство обороны Испании выбрало комплекс «Roland» для оснащения своих мобильных батарей маловысотной ПВО, был подписан контракт по интегрированию и совместному производству данной системы вооружения (9 невсепогодных комплексов и 9 всепогодных на шасси АМХ-30 МВТ с 414 ракетами).

Аргентина использовала в Фолклендской войне 1982 г. для защиты г. Порт-Стенли от авиаударов морской авиации Великобритании стационарный вариант комплекса «Roland». Было выпущено от 8 до 10 ракет и сбит один самолет Sea Harrier и две 454-килограммовые бомбы. Во время десантирования английских войск комплекс был захвачен неповрежденным.

Ирак также использовал свои комплексы «Roland» в войне против Ирана.

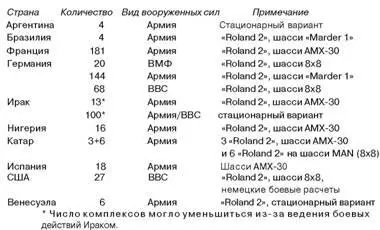

КОЛИЧЕСТВО КОМПЛЕКСОВ «ROLAND» В РАЗЛИЧНЫХ СТРАНАХ МИРА

В ноябре 1986 г. армия Катара разместила заказ на три батареи по три комплекса в каждой. Одна батарея использовала шасси типа АМХ-30, а две остальные - стационарного типа. Поставка и обучение боевых расчетов завершились в 1989 г. В начале 1991 г. комплекс «Roland» (на шасси и стационарный) использовался Ираком в войне 1991 г. против коалиционных сил (операция «Буря в пустыне»). Полагают, что комплексы «Roland» сбили два самолета «Торнадо».

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАКЕТ

«Roland 2» «Roland 3» Максимальная дальность поражения, км 6,3 8,0

Высота поражения, км: максимальная 5,5 6,0

минимальная 0,01 0,01

Длина, м 2,4 2,4

Диаметр, м 0,16 0,16

Размах крыльев, м 0,5 0,5

Масса, кг 66,5 75,0

Масса боевой части, кг 6,5 9,5

Тип боевой части осколочно-фугасный

с контактным и неконтактным взрывателями Метод наведения ракеты командное наведение

Максимальная скорость, м/с 500 570

Время заряжания (из магазинов), с 6 6

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАССИ ТИПА «MARDER 1»

Экипаж, чел 3

Боевой вес, кг 32 500

Давление на грунт, кг/см 2 0,93

Длина шасси, м 6,915

Ширина шасси, м 3,24

Высота (со сложенной антенной), м 2,92

Клиренс, м 0,44

Максимальная скорость по шоссе, км/час 70

Запас топлива, л 652

Максимальная дальность пробега, км 520

Высота преодолеваемого препятствия, м 1,5

Градиент, град. 60

Электропитание, В 24 Вооружение спаренная пусковая установка «Roland»

с двумя ракетами, 7,62-мм пулемет

(ГЕРМАНИЯ)

Комплекс LFK-LLADS (Low-Level Air Defence System) предназначен для противовоздушной обороны важных наземных объектов, а также для противовоздушной обороны подразделений, совершающих марш.

При создании комплекса преследовалась цель получить хорошее соотношение показателей стоимости и эффективности и занять нишу между переносными ЗРК и сложными комплексами ПВО средней дальности (буксируемыми и самоходными) .

Комплекс LFK-LLADS насыщен оборудованием, позволяющим автоматизировать этапы боевой работы, вести боевые действия днем и ночью при всех погодных условиях и осуществлять обнаружение и обстрел нескольких целей одновременно.

Большую маневренность придает возможность авиатранспортировки комплекса LFK-LLADS. В вертолет CH-53G загружается два комплекса, в транспортный самолет С-130 - три, а в транспортный самолет С-160 - четыре.

Первые испытания опытного образца комплекса с системой спутниковой топопривязки GPS и тепловизором проведены в 1993 г,, комплекс участвовал в испытаниях с боевой стрельбой.

В 1994 г. опытный образец был модернизирован с целью приема целеуказания, получаемого по радиосвязи от воздушного командного пункта и испытан. Известно, что в 1996 г. комплекс принимал участие в испытаниях, проводившихся в условиях низких температур.

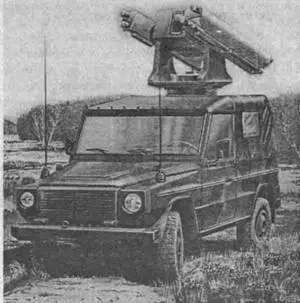

Платформа с оборудованием комплекса, стабилизированная по азимуту и углу места, монтируется на шасси Mercedes-Benz GD 250 (колесная формула 4x4) повышенной проходимости или на вездеходах типа Peugeot P4 или «Land Rover». На стабилизированной платформе устанавливается различное оборудование, включая либо ИК-систему (FLIR), предназначенную для обнаружения и сопровождения цели (в ночных условиях или в условиях плохой видимости) или телевизионную систему LLLTV (Low-Light Level TV), работающую в условиях плохой видимости и ограниченно - в ночных условиях, а также лазерный дальномер, необходимый для точного определения дальности до цели, монтируемый рядом с любой из указанных выше систем обнаружения.
