Николай Василии - Зенитные ракетные комплексы

Комплекс RBS-70 VLM устанавливается на любое колесное или гусеничное шасси. Предполагается, что размещенный на шасси огневой узел демонтируется и используется автономно. Он имеет одну ракету в боеготовом положении и 6-8 в запасе. Классическим шасси для RBS-70 считается британский вездеход «Land Rover» - колесная формула 4x4.

RBS-70 монтируется на шасси М113А2. В такой комплектации он поставлялся для пакистанской армии.

RBS-70 COND (Clip On Night Device) для обеспечения работы ночью комплектуется ночным прицелом, который в это время суток использует 23 чувствительных элемента, весит 24 кг (включая батареи питания и баллон хладагента), работает в инфракрасном диапазоне от 8 до 12 мкм, снабжен сканером для обнаружения целей. Последний позволяет обнаруживать самолеты на дальности до 10 км, вертолеты - до 6 км.

Поставлялся в следующие страны: Австралию - 60 комплексов, Бахрейн - 70, Венесуэлу, Индонезию, Иран, Ирландию - 4, Мексику, Норвегию - ПО, Пакистан, Объединенные Арабские Эмираты, Сингапур, Таиланд, Тунис - 60, Швецию.

Всего на 1998 г. было выпущено около 1000 ПЗРК и 14 000 ракет.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАКЕТЫ Мк.2

Дальность поражения, км:

максимальная 7,0

минимальная 0,2 Высота поражения, км:

максимальная 4,0 минимальная уровень земли Длина, м:

ракеты 1,31

ракеты в ТПК 1,74 Диаметр, м:

ракеты 0,10

ракеты в ТПК 0,15

Размах крыльев, м 0,32 Масса, кг:

ракеты 16,5

ракеты в ТПК 26,5

Максимальная скорость ракеты, м/с 580

Время развертывания, с 30

Время реакции, с 6 Система наведения по лазерному лучу

(ШВЕЦИЯ)

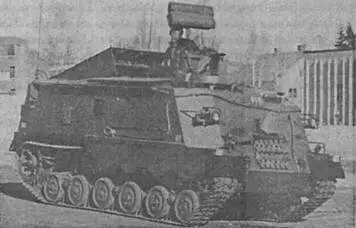

Комплекс малой дальности RBS-70 на шасси Lvrbv предназначен для противовоздушной защиты бронетанковых и механизированных соединений шведской армии.

Данный комплекс можно считать удачным примером продления срока службы после проведения модернизации ходовой части зенитных артиллерийских пушек Ikv-102 и Ikv-103. Модернизация проводилась после успешного испытания прототипа шасси в 1983 г.

Первые комплексы приняты на вооружение в 1984 г. Модернизация шасси была обширной и включала замену двигателя и трансмиссии. Кроме того, удалось сделать более защищенными и комфортабельными рабочие места боевого расчета, появились новые средства связи и обзора пространства.

Место водителя шасси находится в передней части корпуса с левой стороны и оборудовано неподвижными перископами для осмотра местности с фронта и боковых сторон. Место командира расположено справа от водителя, и он может использовать поворотные перископы.

Ведение боевых действий во многом аналогично при использовании переносного ЗРК RBS-70.

Пусковая установка зенитного ракетного комплекса RBS-70 находится внутри корпуса и поднимается вверх при разворачивании на местности во время подготовки к ведению боевых действий. Система опознавания монтируется сверху ракетного контейнера. Запасные ракеты хранятся внутри корпуса, размещаются над двигателем в специальном подающем отделении, которое поднимает их вверх при перезаряжании.

Экипаж - 4 человека: командир, стрелок, заряжающий и водитель.

Серийное производство завершено. Находится на вооружении шведской армии.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения, км:

максимальная (в зависимости от типа цели) 6,0-7,0 минимальная 0,2

Высота поражения, км:

максимальная 4,0

минимальная уровень земли

Длина ракеты, м 1,32

Диаметр ракеты, м 0,10

Размах крыльев, м 0,32

Масса, кг:

ракеты 16,5 (ракета Мк.2)

боевой части, кг 2,95

Максимальная скорость ракеты, М около 2

Тип боевой части осколочно-фугасный

с контактным и неконтактным лазерным взрывателями Тип двигателя твердотопливный с твердотопливным ускорителем Система наведения по лазерному лучу

(ГЕРМАНИЯ, ФРАНЦИЯ)

В 1964 г. французская фирма Aerospatiale и немецкая Messerchmitt-Bolkow-Blohm (МВВ) начали совместную работу по созданию комплекса ПВО, предназначенного для уничтожения целей на малых высотах. В дальнейшем комплекс получил наименование «Roland». Французская фирма Aerospatiale стала головным исполнителем невсепогодного варианта комплекса версии «Roland 1», а МВВ (нынешнее название фирмы - DASA) приступила к разработке всепогодной версии комплекса - «Roland 2». Теперь совместная компания, а это Euromissile (Евроракета), предлагает на рынке ракеты данной системы и производимый ныне вариант комплекса - «Roland 3».

Первые испытания комплексов «Roland» для немецких вооруженных сил состоялись в 1978 г., они шли на замену 40-мм зенитных пушек типа L/70 фирмы Bofors. В 1981 г. немецкие вооруженные силы официально получили 140 комплексов ПВО «Roland». Первые боевые расчеты готовились в школе ПВО, находящейся в г. Рендсбург в 1980 г. В 1981 г. 100-й полк ПВО немецкой армии начал перевооружение, затем в 1982 г. перевооружался 200-й полк и в июле 1983 г. - 300-й полк. Каждый полк имел одну батарею управления, три

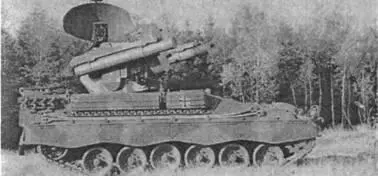

огневых батареи (в каждой 12 огневых узлов) и одну батарею обеспечения. В немецкой армии комплекс «Roland» размещается на шасси Marder 1, выпускаемом фирмой Thyssen Henshel.

В декабре 1983 г. комплекс «Roland 3» (стационарный вариант) был выбран для защиты авиабаз НАТО (США и Германии), размещаемых в Германии. Всего было поставлено 95 огневых узлов, из них 27 прикрывали 3 американские авиабазы, 60 - 12 немецких аэродромов, остальные 8 огневых узлов использовались для обучения. Все 95 комплексов обслуживали немецкие боевые расчеты. 20 комплексов «Roland» предназначались для защиты трех аэродромов морской авиации Германии.

ПОСТАВКИ КОМПЛЕКСА «ROLAND» ПО ВИДАМ ВООРУЖЕННЫХ СИЛ

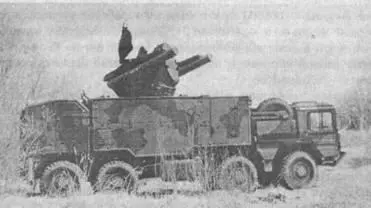

Впоследствии комплекс был установлен на вездеход (колесная формула 8x8) фирмы MAN, который имел ряд преимуществ, например, новую трехместную кабину. В феврале 1988 г. фирма AEG поставила в ВВС Германии первую систему управления огнем - командный пункт. Всего был поставлен 21 комплект.

ЗРК «Roland 3»

Двухкоординатная РАС с линейно-частотно модулируемым сигналом может отличать самолет от вертолета, а также обнаруживать противорадиолокационные ракеты (ARM - anti-radiation missile) и зависшие вертолеты. Максимальный угол места при обзоре пространства составляет 60° от самых малых высот до высоты б км. Диапазон дальностей обнаружения цели с эффективной отражающей поверхностью 1 м 2 составляет от 46 до 60 км.
