Антенна монтируется на мачту, гидравлически поднимаемую на высоту 12 м. Полностью антенная система разворачивается и приводится в боевую готовность за 15 минут.

Два рабочих места развернуто в операторской секции стационарного варианта комплекса, одно - для анализа воздушной обстановки, второе - для оперативного управления. Две другие секции - электронный комплекс и комплекс систем защиты с охлаждаемым передатчиком, кондиционером.

Командный пункт (FGR) обнаруживает цели (это позволяет комплексу «Roland» не включать собственную обзорную РАС, тем самым повышается его живучесть), обрабатывает информацию по цели и отображает ее на индикаторе воздушной обстановки с индикацией типа угрозы. Командир командного пункта выбирает одно из своих средств поражения. На КП может замыкаться до 40 ракетных и зенитных систем. Разветвленная радиосеть и кабельные линии связи позволяют передавать всю информацию по цели (выдача целеуказания) на выбранную систему вооружения так, чтобы произошло своевременное обнаружение и захват цели на сопровождение. Целеуказание по цели и обмен информацией с выбранной огневой системой передаются по радио или проводным линиям связи. Для передачи речевой информации используются радио SEL SEM 80, SEM 90 или полевые телефоны. Цикл обмена данных составляет две секунды.

Для совместного боевого применения комплексов «Roland» и «Gepard» в немецких вооруженных силах используется командный пункт типа HflaAFuSys. В его состав входит РАС на бронированном шасси Marder 1 ICV с гидравлической вышкой (складывается пополам). Сверху размещается вращающаяся антенна РАС, позволяющая в три раза увеличить дальность прямой видимости. Расчет этого командного пункта состоит из четырех человек. Оборудование - индикатор и электронное оборудование РЛС MPDR 3002-S 2D Е-диапазона, запросчик «свой-чужой» типа DII 211 (бывший MSR400/9), два рабочих места оператора, вычислительная система для анализа воздушной обстановки, система связи, энергопитания, охлаждающие системы и гидравлическое оборудование. Имеется собственная навигационная система для точной топопривязки.

Испытания стандартной РЛС на шасси TUR были завершены в конце 1988 г., а начались они на первом прототипе в конце 1981 г.

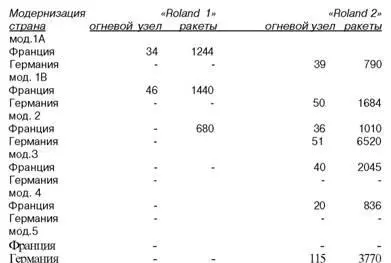

ПОСТАВКИ КОМПЛЕКСА «ROLAND»

Примечание. Дополнительно к 3770 ракетам комплекса «Roland 2» мод.5 Германия имеет около 1030 ракет «Ro.land 3», находящихся на вооружении ВВС.

В настоящее время комплекс «Roland 2» способен уничтожать цели, летящие со скоростью до Ml,2 на высотах от 10 м до 5,5 км и на дальностях от 500 м до 6,3 км.

Комплекс имеет оптический и радиолокационный режимы боевой работы. В процессе боевой работы возможно быстрое переключение режимов.

В обоих режимах первоначальное обнаружение цели происходит с помощью импульсной доплеровской обзорной РЛС типа Siemens MPDR 16 D-диапазона, вращающейся со скоростью 60 об./мин и автоматически обнаруживающей цели.

РЛС имеет возможность обнаруживать также зависающие вертолеты. Когда цель обнаружена, производится ее опознавание с помощью запросчика Siemens MSR-40015 (на немецком шасси) или типа LMT NRAI-6A (французское шасси), а затем она захватывается на сопровождение либо РЛС сопровождения (радиолокационный режим), либо с помощью оператора, использующего оптическую систему (оптический режим).

В оптическом режиме ракета наводится по линии прицеливания оператора следующим образом. Прицел измеряет угловую скорость цели, ИК-дальномер определяет отклонение ракеты относительно линии наведения. Используя эти данные, компьютер вычисляет требуемые команды наведения, которые передаются на ракету по радиолинии. Сигналы принимаются ракетой, и происходит соответствующее отклонение ее рулей.

РЛС сопровождения монтируется на передней стороне шасси, это двухканальная моноимпульсная доплеровская станция типа Thomson-CSF Domino 30. Одним каналом сопровождается цель, а вторым захватывается на сопровождение микроволновый источник (передатчик) на ракете.

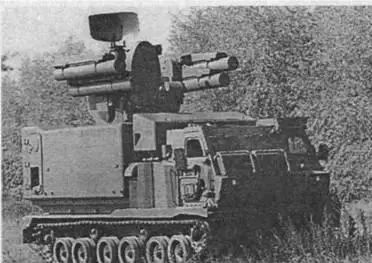

Комплекс «Роланд-3» на базе американского гусеничного транспортера М548

После старта ИК-дальномер, находящийся на антенне РЛС сопровождения, используется для захвата ракеты на дальностях 500-700 м, так как узкий луч РЛС сопровождения только формируется на этих дальностях. Второй канал сопровождения предназначен для наведения ракеты путем передачи команд на ее борт. Информация об отклонении ракеты от линии визирования (антенна-цель) преобразуется компьютером в команды на отклонение рулей ракеты аналогично, как и при работе в оптическом режиме.

Как указывалось выше, возможно переключение с оптического режима наведения в радиолокационный и обратно. В этих ситуациях цель должна сопровождаться огневыми узлами. Тем самым значительно увеличивается помехозащищенность комплекса «Roland».

Двухступенчатая твердотопливная ракета имеет собственный вес 66,5 кг, из них боевая часть составляет 6,5 кг, включая 3,3 кг взрывчатого вещества, которое детонирует от контактного или неконтактного взрывателей. Максимальный поражающий радиус разлета 65 осколков составляет около 6 м плюс ударное воздействие взрывной волны. Ракета имеет крейсерскую скорость М1,6, длина составляет 2,4 м, размах крыльев - 0,5 м, ее диаметр - 0,16 м. Ракета находится в контейнере (ТПК), который используется для ее пуска. Вес снаряженного ТПК составляет 85 кг, длина 2,6 м, диаметр - 0,27 м.

Продолжительность работы твердотопливного ракетного ускорителя типа SNPE Roubaix с тягой 1600 кг составляет 1,7 с, он разгоняет ракету до скорости 500 м/с.

Ракетный двигатель типа SNPE Lampyre имеет продолжительность работы 13,2 с, располагается впереди ускорителя, включается спустя 0,3 с после отстрела ускорителя. Максимальная скорость ракеты достигается при окончании работы двигателя. Минимальное полетное время, требуемое для вывода ракеты на траекторию, составляет 2,2 с. Максимальное полетное время составляет 13-15 с.

Две ракеты постоянно готовы к пуску, а остальные 8 ракет находятся в магазинах револьверного типа (в каждом по 4 ракеты).

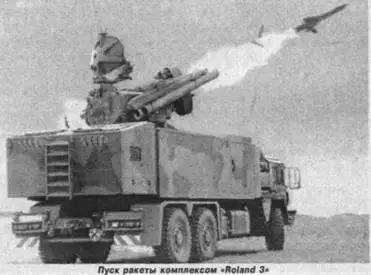

Модернизированная ракета комплекса «Roland 3» имеет увеличенную скорость полета (570 м/с по сравнению с 500 м/с) и дальность поражения (8 км вместо 6,3 км). Она была принята на вооружение в 1989 г. и при сохранении прежних размеров ракеты имеет боевую часть весом 9,2 кг, которая содержит 5 кг взрывчатого вещества и 84 осколка для увеличения поражающего действия.
