ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Масса системы, кг около 320

Угол поворота платформы, град.:

по азимуту 360

по углу от-10 до+70

Угол поворота датчиков обнаружения относительно платформы, град.:

по азимуту ±15

по углу от+4 до-16

Скорость поворота платформы, град./с 56

Типы систем обнаружения ИК-диапазона 8-12 мкм,

телевизионная камера, лазерный дальномер Питание постоянное напряжение 18-32 В

от бортовой сети шасси Размеры зоны поражения определяются типом ракет Типы применяемых ракет «Стингер»,«Starburst»,

«Игла-1», «Мистраль», RBS-70, RBS-90

(ИЗРАИЛЬ)

Комплекс предназначен для защиты войск и важных объектов от нападения с воздуха пилотируемых и непилотируемых летательных средств.

Комплекс ADAMS (Air Defence Advanced Mobile System - система ПВО передового базирования) с вертикальным стартом ракет может размещаться на различных типах шасси: LAV-25, М2 «Брэдли» или MAN (колесная формула 8x8). Пусковые установки могут также устанавливаться на земле и иметь 8, 12, 16 и большее количество боеготовых ракет.

Ракеты размещаются в транспортно-пусковых контейнерах, каждый из которых занимает площадь 0,1 м 2 . Вертикальный старт ракет позволяет осуществлять ее склонение вкруговую - на 360°- Тем самым отпадает необходимость затрачивать время на доворот пусковой установки в направлении на цель.

Импульсно-доплеровская обзорная РЛС обеспечивает комплекс необходимой информацией для осуществления запуска и наведения ракет на цель. Обзорная РЛС может сопровождать до 20 целей, имеющих диапазон скоростей от М0,3 до МЗ. Имеется система государственного опознавания цели.

РЛС наведения ракет может осуществлять поиск, сопровождение целей и наведение на них ракет, хотя она оптимизирована для выполнения двух последних функций. РЛС может работать в I/J и К-диапазонах длин волн, обеспечивая наведение на цель ракеты типа Barak.

В сложной воздушной обстановке, при наличии большой плотности радиоэлектронных помех может использоваться оптическая система наведения ракет, хотя допускается одновременное использование радиолокационного канала наведения ракет по одной цели и оптического канала наведения по другой. Ракета Barak хранится в транспортно-пусковом контейнере, имеющем размеры 30x35x250 см, со сложенными рулями и крыльями. Ключевой характеристикой ракеты Barak является то, что спустя 0,6 с после старта она может иметь угол склонения к горизонту от -25° до +85°. Это достигается с помощью специальной конструкции ракетного двигателя с изменяемым вектором тяги. Для достижения максимальной скорости ракеты на стартовом участке полета используется ракетный ускоритель, после окончания его работы осуществляется аэродинамический полет с использованием для маневрирования рулей. На заключительном участке полета при подлете к цели для достижения высокой маневренности в работу включается ракетный двигатель.

Сообщалось, что первые боевые запуски ракет проходили в 1987 г. с использованием в качестве мишеней снарядов противотанкового комплекса «Tow».

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения, км:

максимальная 12,0

минимальная 0,5 Высота поражения, км:

максимальная 10,0

минимальная 0,03

Длина ракеты, м 2,17

Диаметр ракеты, м 0,17

Размах крыльев, м 0,68 Масса, кг:

ракеты . 88,0

боевой части, кг 22,0

Максимальная скорость ракеты, М свыше 2,0

Тип боевой части осколочный с контактным и лазерным неконтактным взрывателями

(США/ИЗРАИЛЬ)

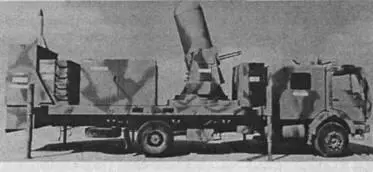

Зенитный ракетно-пушечный комплекс HVSD/ADAMS (High-Value Site Defense/Air Defence Advanced Mobile System) предназначен для защиты войск и важных объектов от нападения с воздуха пилотируемых и непилотируемых летательных средств (включая противорадиолокационные ракеты и управляемые бомбы).

ЗРПК является дальнейшим развитием ЗРК ADAMS, включает в свой состав корабельный зенитный артиллерийский комплекс ближнего действия «Фаланкс» Мк. 15, находящийся на вооружении практически всех боевых кораблей ВМС США, и Израиля, а также шестиствольную автоматическую 20-мм пушку.

В новом комплексе вместо двух РЛС обнаружения целей и наведения ракет используется модернизированная многофункциональная радиолокационная станция «Фаланкс». Все элементы комплекса размещены на шасси 10-тонного биля повышенной проходимости «Мерседес-Бенц» (колесная формула 8x8). Зенитная пушка М61А1 «Вулкан» оборудована в поворотной башне, на которой сверху установлена РЛС, а снизу - механизмы наведения и боепитания. В боекомплект входят стандартные выстрелы Мк.49 с бронебойными подкалиберными снарядами (наконечник изготовлен из обедненного урана), обеспечивающими эффективное поражение как воздушных, так и наземных легкобронированных целей.

В комплексе ADAMS применена корабельная одноступенчатая зенитная управляемая ракета «Барак-1» фирмы «Рафаэль», выполненная по нормальной аэродинамической схеме. Наведение на цель осуществляется по лучу РЛС методом трех точек. ЗУР оснащена мощной боевой частью (ее масса составляет 25% всей массы ракеты) осколочно-фугасного действия с вольфрамовыми поражающими элементами, подрыв которой производится двумя взрывателями: контактным и лазерным (дистанционный, помехозащищенный). Последний одновременно выполняет функцию дальномера и в 3 м от цели надежно срабатывает при наличии помех, вызванных ложными отражениями сигналов от земной поверхности.

После вертикального пуска и через 0,6 с полета ракета в соответствии с программой, заложенной в ее бортовую ЭВМ, при помощи сбрасываемых в дальнейшем газодинамических рулей разворачивается в сторону цели в пределах 360° по азимуту и от -25° до +85° по углу места. Для обеспечения безопасного выхода ЗУР из ТПК, где она находится со сложенными консолями стабилизатора и рулей, и снижения воздействия газовой струи на другие элементы ЗРК, а также для разгона ракеты до маршевой скорости используется двигатель с тремя режимами (стартовый, разгонный и маршевый).

Изменение тяги на соответствующих участках траектории достигается за счет заряда твердого топлива специального профиля с пониженным дымообразованием.

ЗУР размещается в герметичном транспортно-пусковом контейнере прямоугольной формы (245x25x30 см) и является изделием гарантированной надежности. Установка вертикального пуска, включающая 12 ТПК с ЗУР, имеет массу 2 т и занимает незначительную площадь (около 1,3 м 2 ).

Модернизированная многофункциональная импульсно-доп- леровская РЛС «Фаланкс» размещена под радиопрозрачным обтекателем и имеет две антенны: обнаружения целей и наведения оружия (ЗУР или пушки). В автоматическом (основном) режиме боевого применения комплекса она осуществляет обнаружение и опознавание воздушных целей методом кругового обзора в движении. Система управления огнем с помощью новой быстродействующей ЭВМ производит выбор наиболее опасной из них и выдает целеуказание (сектор стрельбы) на антенну наведения или (в условиях сложной помеховой обстановки) на оптико-электронный модуль с телевизионной и инфракрасной системами слежения. После захвата цели на сопровождение выбирается оружие для ее поражения (ЗУР или пушка). При входе цели в зону пуска или эффективной стрельбы артиллерийской установки происходит автоматический пуск ракеты либо открытие пушечного огня. После установления факта поражения цели по резкому изменению параметров ее движения или выхода из зоны пуска стрельба прекращается, а РЛС вновь переходит в режим кругового обзора воздушного пространства.
