Интеграция в единый комплекс пушечной и ракетной систем оружия позволила, по оценкам западных специалистов, создать высокоэффективный зенитный ракетно-пушечный комплекс с двухэшелонной зоной поражения. В первом (основном) эшелоне (на дальностях 2-12 км) цели уничтожаются ЗУР «Барак-1», а во втором (0,5-2 км) - огнем артиллерийской установки. Комплекс HVSD/ADAMS может перебрасываться по воздуху транспортными самолетами типа С-130. В настоящее время желание закупить такие комплексы выразила Чили, в ВМС которой уже имеются корабельные ЗРК «Барак». Кроме того, с целью закрепления на ближневосточном рынке оружия израильтяне предложили вариант улучшения тактико-технических характеристик находящихся на вооружении ряда стран этого региона зенитно-артиллерий- ских установок советского производства ЗСУ-23-4 «Шилка» и самоходного ЗРК «Оса» (по классификации НАТО - SA-8) путем оснащения их ЗУР «Барак-1».

ЗУР комплекса ADAMS

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность стрельбы, км:

максимальная 12

минимальная 0,5 Высота поражения целей, км'.

максимальная 10

минимальная 0,03

Время реакции, с 6 Время перевода

из походного положения в боевое, мин 5-10

РАКЕТА

Стартовая масса, кг:

ракеты 88

боевой части 22

Длина, м 2,17

Диаметр корпуса, м 0,17

Размах крыльев, м 0,68

Максимальная скорость полета, м/с 700

ПУШКИ

Калибр, мм 20 Эффективная дальность поражения воздушных целей, км:

максимальная 2

минимальная 0,5

Скорострельность, выстр./мин 4500

Время перезаряжания магазина, мин 6

Начальная скорость снаряда, м/с 1100

Рассеивание снарядов, м/рад 1,4 Углы обстрела, град.:

в вертикальной плоскости от-25 до +80

в горизонтальной плоскости 335 Максимальная скорость наведения, град./с:

в вертикальной плоскости 90

в горизонтальной плоскости 110

(ИНДИЯ)

Мобильный комплекс противовоздушной обороны средней дальности «Akash» начал создаваться в Индии по инициативе DRDO (Department of Defence Research and Development Organisation - отдела по оборонным исследованиям и развитию) как составная часть программы по созданию современного ракетного вооружения, начавшейся в Индии в 1983 г.

Войсковые испытания первого опытного образца начались в 1990 г., а весь комплекс испытаний завершился в апреле 1995 г. Серийное производство планировалось начать в 1997 г.

В состав огневой батареи входят три пусковые установки и буксируемое шасси, на котором размещается радиолокационная станция наведения ракет. В состав батальона входит мобильный командный пункт (МСР - Mobile Command Post), который способен осуществлять боевую работу, имея в составе до 4 огневых батарей.

Ракета комплекса «Akash» имеет длину 6,5 м, вес - 660 кг и во многом похожа на зенитную ракету российского комплекса SA-6. В ракете используется твердотопливный ускоритель, разгоняющий ее до скорости Ml,5, после чего запуска-

ется основной ракетный двигатель, позволяющий ей достичь скорости М3,5. Ракета способна выдержать перегрузки до 20g.

Максимальная дальность поражения воздушной цели составляет 27 км. Система наведения ракеты имеет комбинированный характер. На начальном и основном участках полета используется командное наведение по радиолинии, на конечном участке (за 3-4 с до подлета к точке встречи с целью) включается полуактивная головка самонаведения.

Максимальное значение высоты уничтожаемой цели составляет 15 км. Управление полетом ракеты осуществляется с помощью рулей, приводимых в действие пневмоприводом.

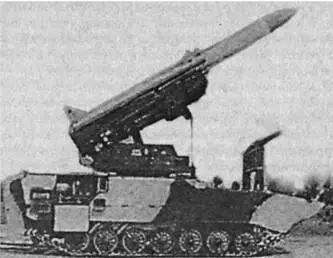

Пусковая установка комплекса «Akash» создана на основе модернизации российского шасси БМП-2, производимого в Индии по лицензии.

Три ракеты размещаются на вращающейся пусковой установке, которая монтируется в задней части шасси. На аналогичном модернизированном шасси смонтировано и оборудование многофункциональной РЛС с фазированной антенной решеткой (ФАР). При транспортировке антенное полотно ФАР складывается. В состав аппаратуры РЛС входит система цифровой обработки радиолокационной информации, где используется когерентная обработка отраженного сигнала с использованием быстрого преобразования Фурье. Кроме того, РЛС осуществляет мгновенную перестройку частоты излучаемого сигнала.

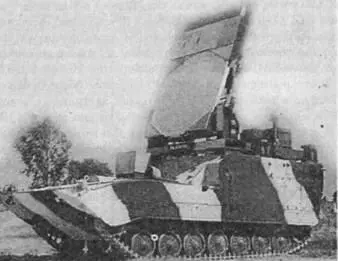

Многофункциональная РЛС

Фазированная антенна состоит из 4000 элементарных излучателей С-диапазона, 1000 элементарных излучателей Х-диа- пазона. Антенна системы опознавания государственной принадлежности состоит из 16 элементов. Такая конструкция ФАР позволяет РЛС осуществлять обзор воздушного пространства, обнаруживать и сопровождать несколько целей и наводить на каждую из них несколько ракет. Максимальная дальность обнаружения воздушных целей составляет 60 км.

Батальонный командный пункт также размещается в модифицированном шасси БМП-2. Он имеет телескопическую антенну, позволяющую организовывать радиосвязь с радиолокационными станциями батарей и пусковыми установками.

Комплекс находится на вооружении индийской армии.

ТАКТИКО-ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ

Дальность поражения, км:

максимальная 27,0

минимальная 0,5

Высота поражения, км:

максимальная 15,0

минимальная 0,1

Длина ракеты, м 6,5

Масса ракеты, кг 660

Максимальная скорость ракеты, М свыше 3,5

Система наведения комбинированная:

командное наведение с использованием полуактивной головки самонаведения на конечном участке полета

(КАНАДА)

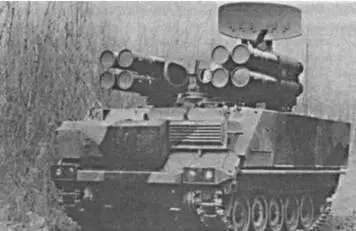

Зенитный ракетный комплекс ADATS (Air Defence Anti Tank System) - многоцелевой всепогодный комплекс малой дальности, который способен уничтожать как воздушные, так и наземные цели. Воздушные цели, включая вертолеты огневой поддержки, летящие с огибанием рельефа местности, могут уничтожаться на очень малых высотах.

В июне 1986 г. комплекс ADATS был выбран Вооруженными Силами Канады как полностью удовлетворяющий требованиям, предъявляемым к системам ПВО малой дальности.

В 1987 г. он стал одной из 4 систем ПВО, принявшей участие и признанной победителем в конкурсе, организованном командованием ПВО Сил передового базирования США. Конкурс включал оценку точности обнаружения и сопровождения целей, выполняющих налет по типовым сценариям. Тем не менее на вооружение США по финансовым соображениям было принято только 8 комплексов ADATS.
