В состав многбфункциональной РАС могут быть добавлены РАС обзора «мертвой воронки» типа ZEBRA Zenithal, обеспечивающая обнаружение пикирующих ракет, и система госопознавания (IFF/NIS), которая интегрируется с многофункциональной РАС либо имеет свой тракт излучения и приема сигнала.

Типовая батарея комплекса наземного базирования EURO- SAM Land состоит из кабины боевого управления, многофункциональной РЛС и РЛС ZEBRA Zenithal (ZR), размещаемой на удалении до 500 м, и б пусковых, размещаемых на удалении от кабины управления на 10 км. Работа всех подсистем осуществляется двумя членами боевого расчета. Возможна интеграция в комплекс других оптоэлектронных средств разведки.

Тип шасси, источников электропитания, средств связи и специального оборудования, обеспечивающего кодированную передачу информации, может быть выбран по желанию конкретного заказчика.

Обычно боевая работа комплекса EUROSAM LAND происходит следующим образом. При объявлении сигнала тревоги операторы кабины боевого управления приводят все элементы комплекса в боевое положение, обеспечивая их энергоснабжение. Антенна многофункциональной РЛС ARABEL вращается со скоростью 1 об./с, тем самым обеспечивая круговой обзор воздушного пространства в азимутальной плоскости и от 0° до 70° по углу места. Просмотр угломестной плоскости на углах более 70° обеспечивается РЛС ZEBRA ZR. При необходимости многофункциональной РЛС могут быть назначены сектора ответственности, имеющие приоритет по обнаружению и обстрелу обнаруженных целей. В этих секторах цель обнаруживается и опознается за один оборот антенны путем дополнительного зондирования участка пространства, где было первичное обнаружение цели. Если при повторном зондировании происходит подтверждение обнаружения цели, то при следующем обороте антенны происходит завязка ее трассы. Информация о трассе цели поступает в кабину боевого управления и отображается на дисплеях. Вычислительные средства производят пролонгацию будущей отметки с учетом предполагаемого движения цели, ее скорости и характера движения. Каждой цели присваивается индивидуальный номер (есть признак своей и чужой цели). При вхождении цели в зону пуска комплекса кабина боевого управления выдает команды на соответствующие пусковые установки, по этим командам происходит подготовка к старту одной или двух ракет ASTER 30.

Боевой порядок ЗРК EUROSAM

Далее пункт боевого управления выдает команды на пуск одной или двух ракет. На пусковой установке, после получения команды на старт, происходит передача на борт ракеты информации о направлении и других параметрах движения цели, а также о значении угла склонения ракеты при ее вертикальном старте. Соответственно, происходит подготовка по захвату на сопровождение стартующих ракет. Затем происходит вертикальный старт ракеты, она покидает свой транспортно-пусковой контейнер. Режимы работы фазированной антенной решетки многофункциональной РЛС позволяют обнаруживать и захватывать на сопровождение стартовавшую ракету ASTER 30, затем с помощью вычислительных средств формируется ее трасса. После выхода из транспорт- но-пускового контейнера ракета склоняется в направлении предполагаемой точки встречи с целью.

На пункте боевого управления на индикаторах происходит отображение трассы ракеты. Координаты цели, параметры ее движения обновляются через секунду и передаются на борт ракеты для наведения ее в предполагаемую точку встречи.

После окончания работы ракетного ускорителя с определенной временной задержкой запускается основной двигатель. Траектория полета ракеты формируется таким образом, чтобы сближение ее с целью позволило осуществить захват цели головкой самонаведения ракеты, которая включается в работу в определенной точке трассы полета.

После окончания работы основного двигателя ракета продолжает совершать полет к цели. Для управления полетом используются рули и крылья ракеты, при необходимости на конечном участке полета используется PIF-система наведения (lateral impulse control) с целью минимизации промаха и нанесения максимального ущерба цели.

На ракете ASTER 30 установлена боевая часть осколочно- фугасного типа с программируемой задержкой срабатывания неконтактного взрывателя.

Каждая батарея может осуществлять одновременное наведение 16 ракет на различные цели. Информация о количестве израсходованных и боеготовых ракет на каждой пусковой установке используется в ходе боевой работы при назначении новых ракет на обстрел вновь обнаруженных целей.

Мобильность комплекса обеспечивается его авиатранспортабельностью.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальная дальность поражения, км:

ракет 10,0

самолетов 30,0

барражирующих постановщиков помех до 80,0 Длина, м:

стартового ускорителя 2,3

ракеты 2,7 Диаметр, м:

ракеты . 0,18

стартового ускорителя 0,38 Стартовая масса, кг:

стартового ускорителя 350,0

ракеты 100,0 Максимальная скорость ракеты, м/с 1100-1400

(РОССИЯ)

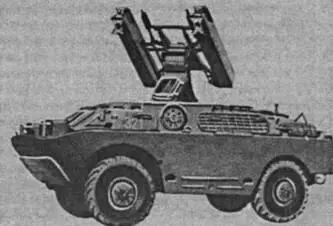

Зенитный ракетный комплекс «Стрела-1» (SA-9 «Gaskin») предназначен для поражения воздушных целей, летящих со скоростями до 310 м/с на дальностях до 4,2 км, на высоте 50- 3500 м. Комплекс самоходный, невсепогодный, смонтирован на шасси БРДМ-2, способен производить обстрел целей с места и в движении.

Разработка комплекса началась в августе 1960 г. Головным разработчиком комплекса и ЗУР было назначено ОКБ-16 ГКОТ, в дальнейшем преобразованное в Конструкторское бюро точного машиностроения (КБТМ) МОП. Главный конструктор А. Э. Нудельман.

Первоначально, в соответствии с ТТТ, 3PK должен был поражать цели на дальностях до 2 км и на высотах до 1500 м, так как предполагалось использование ракеты «Стрела-1» и для переносного варианта комплекса. Однако позже было принято решение об использовании ЗРК только на автомобильном шасси и соответственно выдвинуто требование увеличить дальность поражения целей до 5 км и максимальную высоту до 3,5 км. Это потребовало увеличения размеров и массы ракеты.

При разработке комплекса «Стрела-1» 9К31 было решено] использовать на ракете не инфракрасную (тепловую), а фотоконтрастную ГСН. Это было обусловлено низкой чувствительностью инфракрасных ГСН, не обеспечивающих выделение цели в передней полусфере, и поэтому стрельба по самолетам противника могла вестись только «вдогон», как правило, после выполнения ими боевой задачи. В таких тактических условиях вполне возможно было уничтожение ЗРК еще до пуска им зенитных ракет. Применение фотоконтрастной ГСН позволило производить обстрел целей на встречных курсах.
