Для ограничения скорости проворота ракеты по крену на ЗУР применены расположенные позади крыльев отдельно стоящие роллероны.

При сохранении диаметра корпуса и размаха крыла ЗУР комплекса «Стрела-1» длина ракеты 9М37 увеличена до 2,19 м.

Для повышения эффективности боевого снаряжения при сохранении прежней массы (3 кг) осколочно-фугасной боевой части в БЧ ЗУР 9М37 были использованы стержневые (режущие) поражающие элементы.

В состав комплекса «Стрела-10СВ» была введена аппаратура оценки зоны пуска 9С86, которая автоматически вырабатывает данные для отработки требуемых углов упреждения. Это позволило своевременно осуществлять пуски ракет. Ее основу составляет когерентно-импульсный радиодальномер миллиметрового диапазона волн, обеспечивавший определение дальности до цели (в пределах от 430 до 10 300 м с ошибкой не более 100 м) и радиальной скорости цели (с ошибкой не более 30 м/с), а также аналого-дискретное счетно-решающее устройство, которое определяет границы зоны пуска с максимальными ошибками 300-600 м и углы упреждения при пуске со средними ошибками 0,1-0,2°.

В комплексе «Стрела-10СВ» появилась возможность обстреливать более скоростные цели по сравнению с ЗРК «Стрела-1М», расширились границы зоны поражения. Если комплекс «Стрела-1М» не был защищен ни от естественных, ни от организованных оптических помех, то ЗРК «Стрела-10СВ» при работе с использованием теплового канала ГСН защищен от естественных помех и в определенной мере - от одиночных преднамеренных оптических помех-ловушек. Однако в ЗРК «Стрела-10СВ» еще оставались многие ограничения эффективной стрельбы с использованием как фотоконтрастного, так и теплового каналов ГСН ЗУР.

Компоновка ЗУР 9М37 ЗРК «Стрепа-10»:

1 - комбинированная ГСН; 2 - рулевая машинка; 3 - бортовая аппаратура; 4 - боевая часть; 5 - неконтактный взрыватель; 6 - твердотопливный ракетный двигатель; 7 - роллероны.

В 1977 г. была проведена модернизация комплекса «Стрела-10СВ». Была усовершенствована ГСН ЗУР и аппаратура запуска ракет боевых машин 9А34 и 9А35. Комплекс получил название «Стрела-10М» (9К35М). ,

ГСН ракеты 9М37М по траекторным признакам может производить селекцию цели и организованных оптических помех, что позволило снизить эффективность тепловых помех-ловушек.

По всем другим характеристикам комплекс 9К35М аналогичен комплексу «Стрела-10СВ», за исключением некоторого увеличения (на 2-3 с) работного времени при стрельбе в условиях помех.

Испытания ЗРК 9К35М проводились с января по май 1978 г. Комплекс «Стрела-10М» был принят на вооружение в 1979 г.

В 1979-1980 гг. была проведена дальнейшая модернизация комплекса «Стрела-10М».

В ходе ее проведения в боевые машины комплекса была введена аппаратура автоматизированного приема целеуказания 9В179-1 от батарейного командирского пункта ПУ-12М и командного пункта начальника ПВО полка ППРУ-1 («Овод-М-СВ») или от РЛС обнаружения, оснащенных аппаратурой АСПД-У, а также аппаратура отработки целеуказаний, обеспечивавшая автоматизированное наведение пускового устройства на цель. В комплект боевых машин комплекса были введены откидывающиеся от бортов боевых машин поплавки из пенополиуретана для преодоления водных преград вплавь с полным боекомплектом ЗУР и пулеметом, а также дополнительная радиостанция Р-123М для обеспечения приема телекодовой информации.

Полигонные испытания опытного образца комплекса, получившего наименование «Стрела-10М2» (9К35М2), были проведены в июле-октябре 1980 г.

В результате испытаний было установлено, что в заданной зоне поражения с использованием автоматизированного приема и отработки ЦУ (при самонаведении ЗУР по фотоконтрастному каналу без помех) ЗРК обеспечивает эффективность стрельбы одной ЗУР по истребителям на встречных курсах, составлявшую 0,3 на дальности 3,5 км и 0,6 в диапазоне дальностей от 1,5 км до ближней границы зоны, что превышало эффективность стрельбы комплекса «Стрела-10М» на 0,1-0,2 на тех же дальностях. Это достигалось за счет увеличения дальности обнаружения цели с 6,8 до 8,4 км, сокращения работного времени при ЦУ с 8,5 до 6,5 с, увеличения частоты непропуска цели с 0,7 до 1, сокращения времени доведения ЦУ до оператора (в 2,5 раза) и отработки целеуказания (в 2 раза).

В 1981 г. комплекс «Стрела-10М2» был принят на вооружение. В период 1983-1986 гг. под шифром «Китобой» была проведена модернизация ЗРК «Стрела-10М2». Она осуществлялась кооперацией предприятий, разработавшей ЗРК «Стрела-10».

По сравнению с ЗРК «Стрела-10М2», модернизированный комплекс должен был иметь большую зону поражения и обладать более высокой эффективностью и помехозащищенностью в условиях интенсивных организованных оптических помех, обеспечивать стрельбу по всем типам низколетящих воздушных целей (самолетам, вертолетам, крылатым ракетам, дистанционно-пилотируемым аппаратам).

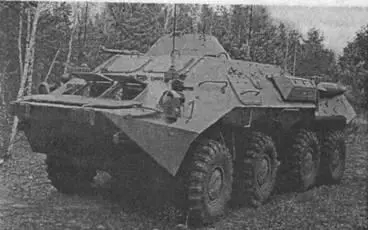

Батарейный командирский пункт ПУ- 12М

Совместные испытания опытного образца ЗРК «Китобой» проводились с февраля по декабрь 1986 г. В 1989 г. после доработки ЗУР 9МЗЗЗ он был принят на вооружение Советской Армией под названием «Стрела-10МЗ» 9К35МЗ.

Входящие в его состав боевые машины 9А34МЗ и 9А35МЗ имели новый оптический визир с двумя каналами с переменными полем зрения и кратностью увеличения: широкополь- ный - с полем зрения 35° и увеличением 1,8 х и узкополь- ный - с полем зрения 15° и увеличением 3,75 х (обеспечивало увеличение дальности обнаружения малоразмерных целей на 20-30%), а также усовершенствованную аппаратуру пуска ЗУР, которая позволяла осуществлять более надежный захват цели ГСН ракеты.

Новая ЗУР 9МЗЗЗ по сравнению с ракетой 9М37М, имеет несколько доработанные двигатель и контейнер, а также новую ГСН с тремя приемниками в различных спектральных диапазонах: фотоконтрастный, инфракрасный (тепловой) и помеховый с логической селекцией цели на фоне оптических помех по спектральным и траекторным признакам, что значительно повысило помехозащищенность комплекса.

Новый автопилот обеспечил более устойчивую работу ГСН и контура управления ЗУР в целом в различных режимах запуска ракеты и ее полета в зависимости от помеховой (фоновой) обстановки.

Новое неконтактное взрывательное устройство ЗУР выполнено на основе четырех импульсных лазерных излучателей, оптической схемы, формирующей восьмилучевую диаграмму направленности, и приемника отраженных от цели сигналов. Удвоенное по сравнению с ЗУР 9М37 количество лучей повысило эффективность поражения малоразмерных целей.
