Николай Василии - Зенитные ракетные комплексы

Функционирование боевых средств комплекса обеспечивалось применением транспортно-заряжающих машин 9Т217, машин технического обслуживания 9В210, машин группового запасного имущества и принадлежностей 9Ф372, юстировоч- ных машин 9В914, автоматизированных контрольно-испытательных проверочных станций 9В242, комплекса наземного оборудования 9Ф16.

В ЗРК при относительно небольшой дальности удалось обеспечить высокое энергетическое отношение отраженного от цели сигнала к помехам, что позволяло даже в условиях интенсивных помех использовать для обнаружения и сопровождения цели радиолокационные каналы, а при их подавлении - телевизионно-оптический визир. По уровню помехозащищенности ЗРК «Оса» превосходил все войсковые зенитные комплексы первого поколения.

Поэтому при применении ЗРК «Оса» в боевых действиях в Южном Ливане в начале 80-х годов противником наряду со средствами радиоэлектронного противодействия широко использовались разнообразные тактические приемы, направленные на снижение боеспособности комплекса, в частности массовый пуск имитирующих боевые самолеты беспилотных летательных аппаратов с последующей атакой ударной авиации позиций израсходовавших боекомплект ЗРК. Таким образом было уничтожено три комплекса, принадлежащих Сирии, четвертый впоследствии сбил израильский самолет RF-4E «Фантом».

Ангола использовала комплекс в декабре 1983 г. во время пограничного конфликта с Южно-Африканской Республикой.

Комплекс также использовался Ливией 15 апреля 1986 г. против американских бомбардировщиков, но, по сообщениям иностранной печати, ни одна цель не была сбита.

Во время боевых действий 1987-88 гт. в Анголе против южноафриканских военно-воздушных сил использовались подразделения «Осы». Они сбили два дистанционно пилотируемых летательных аппарата и самолет визуального наблюдения.

Перед началом операции «Буря в пустыне» специальное подразделение многонациональных сил с использованием вертолетов проникло на территорию Кувейта, захватило и вывезло ЗРК «Оса» со всей технической документацией, пленило боевой расчет, состоящий из иракских военнослужащих.

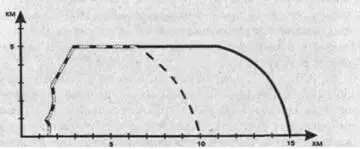

Зона поражения ЗРК «Оса-АК»

Во время войны в Персидском заливе в 1991 г. иракские подразделения «Осы» являлись одним из наиболее эффективных элементов ПВО (вместе с ЗСУ-23-4 «Шилка») против ракет «Tomahawk». Считается, что несколько крылатых ракет «Tomahawk» были сбиты ЗРК «Оса».

В настоящее время производство комплекса завершено. «Оса» находится на вооружении 19 стран мира.

В последнее время на базе ракет комплексов семейства «Оса» для применения на трассах протяженностью до 16 км разработана мишень «Саман», имитирующая цель с ЭПР от 0,08 до 1,6 м 2 .

ЗРК поставлялся в Анголу (15 комплексов), Алжир, Грецию (12), Индию (48), Ирак, Иорданию (50), Ливию (50), Польшу (60), Сирию (60), Югославию, ЮАР.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАКЕТЫ 9МЗЗ

Дальность поражения, км:

максимальная ю,0

минимальная 1,5 Высота поражения, км:

максимальная 5,0

минимальная 0,03

Длина ракеты, м 3,2

Диаметр ракеты, м 0,21

Размах крыльев, м 0,65 Масса, кг:

ракеты 126,3

боевой части 20,0

Тип боевой части осколочно-фугасный

с контактным и неконтактным взрывателями

Максимальная скорость ракеты, М 2,4

Время перезаряжания, мин 5

Двигатель твердотопливный

(РОССИЯ)

Разработка комплекса «Тунгуска» (SA-19 «Grisson») первоначально предусматривала создание новой пушечной зенитной самоходной установки (ЗСУ) на смену известной самоходной установке «Шилка» (ЗСУ-23-4).

Несмотря на успешное применение «Шилки» в войнах на Ближнем Востоке, в ходе этих боевых действий выявились и ее недостатки - малая досягаемость по целям (не более 2 км по дальности), малое могущество снарядов, а также невозможность своевременного обнаружения воздушных целей и их пропуск.

Однако целесообразность разработки зенитного пушечно- ракетного комплекса вызвала большие сомнения из-за принятого на вооружение в 1975 г. ЗРК «Оса-АК», который имел близкую по размерам зону поражения самолетов по дальности (до 10 км) и большие, чем у ЗСУ «Тунгуска», размеры зоны поражения самолетов по высоте (0,02-5 км).

Но при этом не учитывалась специфика вооружения полкового звена ПВО, для которого предназначалась ЗСУ, а также то, что при борьбе с вертолетами ЗРК «Оса-АК» существенно уступал ЗСУ «Тунгуска», так как имел значительно большее работное время - более 30 с против 8-10 с у ЗСУ «Тунгуска». Малое время реакции ЗСУ «Тунгуска» обеспечивало успешную борьбу с кратковременно появляющимися («подскакивающими») или с внезапно вылетающими из-за складок местности вертолетами и другими низколетящими целями, чего не мог обеспечить ЗРК «Оса-АК».

В войне во Вьетнаме американцы впервые применили вертолеты, вооруженные противотанковыми управляемыми ракетами (ПТУР). Стало известно, что оказались успешными 89 из 91 захода вертолетов с ПТУР в атаке на объекты бронетехники, огневые позиции артиллерии и другие наземные цели.

Единственным зенитным средством, способным вести эффективную борьбу с зависающими вертолетами, могла быть ЗСУ «Тунгуска», обладающая возможностью сопровождать танки в составе их боевых порядков и имеющая достаточную дальнюю границу зоны поражения (4-8 км) и малое работное время (8-10 с).

Совместные (государственные) испытания комплекса «Тунгуска» проводились с сентября 1980 г. по декабрь 1981 г. на Донгузском полигоне. Комплекс был принят на вооружение в 1982 г.

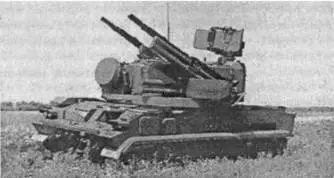

Боевая машина 2С6 зенитного пушечно-ракетного комплекса состояла из следующих основных средств, размещенных на гусеничном самоходе высокой проходимости:

• пушечного вооружения, включавшего в себя два 30-мм автомата 2А38 с системой охлаждения и боекомплект патронов к ним;

• ракетного вооружения, включавшего в себя восемь пусковых установок с направляющими и боекомплект ЗУР 9М311 в транспортно-пусковых контейнерах, шифратор, аппаратуру выделения координат;

• силовых гидравлических приводов наведения пушек и пусковых установок ЗУР;

• радиолокационной системы, состоящей из РАС обнаружения цели, РАС сопровождения цели и наземного радио- запросчика;

• цифрового счетно-решающего прибора 1А26;

• прицельно-оптического оборудования с системой наведения и стабилизации;

• системы измерения качек и курса;

• аппаратуры встроенного контроля;

• аппаратуры навигации;

• системы жизнеобеспечения;
