«Панцирь-С1» создан по принципу зенитно-пушечного комплекса «Тунгуска».

Для выполнения своих задач ЗПРК «Панцирь-С1» оснащен 12 зенитными управляемыми ракетами 57Э6 и двумя автоматическими 30-мм пушками 2А72 с боекомплектом 750 выстрелов.

Имеется многодиапазонная РАС «Шлем» миллиметрового диапазона, позволяющая обнаруживать воздушные цели с эффективной поверхностью рассеивания до 2-3 м 2 на дальностях свыше 30 км и захватывать их на сопровождение с дальности 24 км и более. Возможен пассивный режим работы РЛС за счет использования инфракрасного канала длинноволнового диапазона с последующим автоматическим сопровождением цели.

ЗПРК «Панцирь-С1» способен вести стрельбу по двум одновременно сопровождаемым целям. Огневая производительность позволяет обстрелять за одну минуту до 12 целей.

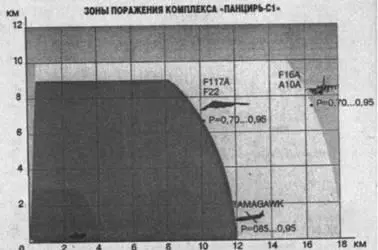

Зона поражения комплекса при использовании ракетного канала составляет по дальности от 1 до 20 км, а по высоте - от 5 до 8000 м. При использовании артиллерийского канала зона поражения составляет от 200 до 4000 м по дальности и от 5 до 3000 м по высоте. Вероятность поражения цели в зависимости от их типа и условий стрельбы составляет от 0,6 до 0,8, а время реакции комплекса - 5-6 с.

ЗУР 57Э6 выполнена по двухступенчатой схеме, имеет бикалиберный корпус и отделяемый стартовый двигатель. Маршевая ступень состоит из боевого снаряжения, контактного и неконтактного взрывателей и бортовой аппаратуры. Ракета находится в контейнере.

Зенитные пушки, аналогично ЗПРК «Тунгуска-М1», имеют скорострельность 700 выстр./мин, начальная скорость снаряда составляет 960 м/с. .

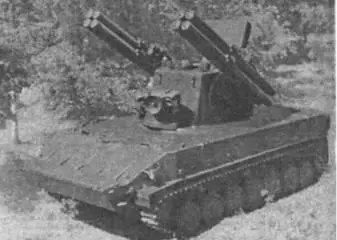

Гусеничный вариант шасси ЗПРК«Панцирь-С1»

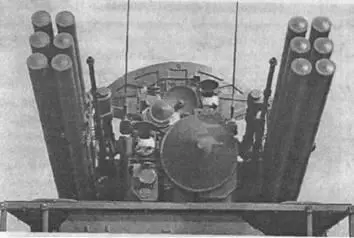

Башенная установка комплекса «Панцирь-С1» с вооружением, системами обнаружения и сопровождения

Возможен гусеничный и колесный вариант шасси.

Головной создатель и производитель ЗПРК «Панцирь-С1» - Тульское конструкторское бюро приборостроения.

Заключен контракт с Объединенными Арабскими Эмиратами о поставке в течение трех лет трех партий общим количеством 50 ЗПРК «Панцирь-С1».

Контракт с ОАЭ предусматривает поставку ЗПРК на гусеничном шасси, хотя колесный вариант на базе «Урал-5323» (четырехколесный) является более мобильным и дешевым в эксплуатации. Боевой расчет - три человека.

Возможна установка ЗПРК «Панцирь-С1» на боевой корабль.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения ракетой, км:

максимальная 12,0

минимальная 1,0 Дальность поражения пушкой, км:

максимальная 4,0

минимальная 0,02 Высота поражения ракетой, км:

максимальная 6,0

минимальная 0,005 Высота поражения пушкой, км:

максимальная 3,0

минимальная уровень земли

Длина ракеты, м 3,2

Диаметр ракеты, м 0,17

Масса ракеты, кг 90,0

Масса боевой части, кг 16,0

Максимальная скорость ракеты, м/с 1100

Время реакции, с 5-8

Время приведения в боевое положение, мин 3

Время приведения в походное положение, мин 5

Экипаж, чел. 3

(РОССИЯ)

К середине 80-х годов существенно изменились задачи, стоящие перед войсковыми зенитными ракетными комплексами ПВО, в то же время появились и новые технологичные возможности их решения. Жизненной необходимостью стала борьба с новыми средствами поражения, появившимися на вооружении противника, а именно - планирующими авиабомбами типа «Уоллай», крылатыми ракетами типа ASALM, ALCM, дистанционно пилотируемыми летательными аппаратами типа BGM-34.

Выполнение новых задач потребовало автоматизировать процесс ведения боевой работы, боевые расчеты самостоятельно не могли вручную решать вышеуказанные задачи в полном объеме.

Работы по созданию ЗРК «Top» (9K330) начались в начале 1975 г. и продолжались до 1983 г. (головной разработчик НИЭМИ Министерства радиопромышленности). Как и при создании ЗРК «Оса», параллельно с разработкой ЗРК для сухопутных войск были развернуты работы и по частично унифицированному с ним корабельному комплексу «Кинжал». На вооружение комплекс был принят в 1986 г. Частично унифицированный с ЗРК «Тор» комплекс «Кинжал» поступил на вооружение кораблей ВМФ спустя три года.

Комплекс обеспечивает поражение цели, летящей со скоростью 300 м/с на высотах 0,01-6 км, в диапазоне дальностей 1,5-12 км при параметре до 6 км. При скорости цели 700 м/с максимальная дальность поражения уменьшается до 5 км, диапазон высот поражения сужается от 0,05 до 4 км, а параметр не превышает 4 км.

Эффективность поражения самолетов одной ЗУР составляет 0,30-0,77, вертолетов - 0,50-0,88, ДПЛА - 0,85-0,95.

Время реакции комплекса составляет 8-12 с, перевода в боеготовное и походное положения - 3 мин, заряжания боевой машины с помощью ТЗМ - не более 18 мин.

Основным видом боевой работы ЗРК «Тор» является автономная работа батарей, но не исключается централизованное и смешанное управление этими батареями начальником ПВО дивизии и командиром зенитно-ракетного полка.

Удачная схема вертикального пуска ракет, использованная в комплексах системы С-300, позволила реализовать ее и в ЗРК «Тор»: 8 ракет размещены вертикально по оси башни боевой машины, что защищает их от климатического воздействия и от поражения осколками бомб и снарядов.

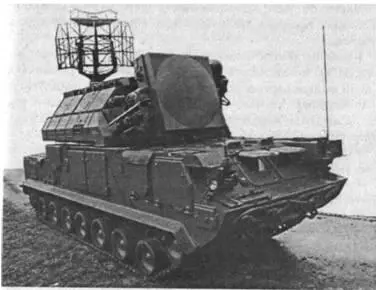

Основным боевым средством комплекса является боевая машина 9А330, в состав которой входят:

• станция обнаружения целей (СОЦ) с системами опознавания их государственной принадлежности и стабилизации основания антенны;

• станция наведения (СН) с одним целевым каналом, двумя ракетными каналами и каналом координатора захвата ЗУР;

• специальная ЭВМ;

• пусковое устройство, обеспечивающее вертикальный поочередный старт восьми ЗУР, находящихся на боевой машине;

• аппаратура различных систем (стартовой автоматики, системы навигации и топопривязки, документирования процесса боевой работы, системы функционального контроля боевой машины, автономного электропитания и жизнеобеспечения). Все указанные технические средства располагаются на самоходном гусеничном шасси высокой проходимости разработки Минского тракторного завода ГМ-355, унифицированном с шасси зенитного пушечно-ракетного комплекса «Тунгуска». Масса боевой машины с восемью ЗУР и боевым расчетом из 4 человек составляла 32 т.

Станция обнаружения целей является когерентно-импульсной РЛС кругового обзора сантиметрового диапазона волн с частотным управлением лучом по углу места. Луч шириной 4° по углу места и 1,5° по азимуту мог занимать восемь положений в угломестной плоскости, перекрывая сектор в 32°. Может производиться одновременный обзор по углу места в трех лучах. Очередность обзора по лучам устанавливалась с помощью программного обеспечения ЭВМ. Основной режим работы предусматривает темп обзора зоны обнаружения за 3 с, причем нижняя часть зоны просматривается дважды. В случае необходимости можно обеспечить обзор пространства в трех выбранных лучах с темпом 1 с. Отметки с координатами до 24 обнаруженных целей завязывались в трассы (до десяти трасс).
