Николай Василии - Зенитные ракетные комплексы

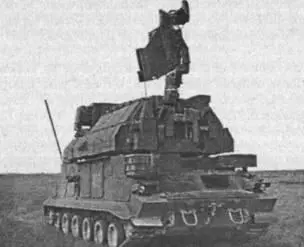

Антенна станции обнаружения ЗРК «Тор»

На индикаторе командира высвечиваются цели в виде точек с характеризующими величину и направление скорости ее движения векторами, рядом отображаются формуляры, содержащие номер трассы, номер цели по степени опасности (по минимальному времени вхождения в зону поражения), номер луча, в котором находится цель. При работе в сильных пассивных помехах для станции обнаружения целей предусмотрено бланкирование данного участка пространства. В случае необходимости можно ввести в ЭВМ координаты цели из сектора бланкирования для выработки целеуказания путем ручной накладки маркера на прикрытую помехами цель и ручного съема ее координат.

Разрешающая способность станции обнаружения целей не хуже 1,5°-2 по азимуту, 4° - го углу места и 200 м - по дальности. Максимальные ошибки определения координат цели составляют не более половины указанных величин разрешающей способности.

Станция обнаружения целей обеспечивает обнаружение самолетов типа F-15, летящих на высотах от 30 до 6000 м, на дальностях 25-27 км с вероятностью не менее 0,8 (беспилотных средств воздушного нападения - на дальностях 9-15 км с вероятностью не менее 0,7). Находившиеся на земле вертолеты с вращающимися винтами обнаруживались на дальности 6-7 км с вероятностью 0,4-0,7, зависшие в воздухе - в 13- 20 км с вероятностью 0,6-0,8, а осуществляющие подскок с земли на высоту 20 м - в 12 км с вероятностью не менее 0,6.

Защита от противорадиолокационных ракет, применяемых воздушным противником, обеспечивается их своевременным обнаружением и поражением своими ракетами.

Станция наведения представляет собой когерентно-импульсную РЛС сантиметрового диапазона волн с малоэлементной фазированной антенной решеткой (ФАР), формирующей электронный луч шириной 1° по азимуту и по углу места и обеспечивающей электронное сканирование луча в соответствующих плоскостях. Станция обеспечивает поиск цели в секторе 3° по азимуту и 7° по углу места, автосопровождение одной цели по трем координатам моноимпульсным методом, пуск одной или двух ЗУР (с интервалом 4 с) и их наведение на цель.

Передача на борт ракеты команд наведения осуществляется единым передатчиком станции через ФАР. Эта же антенна обеспечивает за счет электронного сканирования луча одновременное измерение координат цели и двух наводимых на нее ЗУР.

Разрешающая способность станции наведения не хуже 1° по азимуту и по углу места, 100 м - по дальности. Средне- квадратическая ошибка автосопровождения истребителя составляет не более 7 м по дальности и 30 м/с по скорости. Среднеквадратическая ошибка сопровождения ЗУР по дальности составляет не более 2,5 м. Станция наведения обеспечивает дальность перехода на автосопровождение истребителя, равную 23 км с вероятностью 0,5 и 20 км - с вероятностью 0,8.

Ракеты находятся в пусковом устройстве боевой машины без транспортных контейнеров и запускаются вертикально с помощью пороховых катапульт. Пусковое и антенное устройства боевой машины конструктивно объединены в антенно- пусковое устройство, вращающееся относительно вертикальной оси.

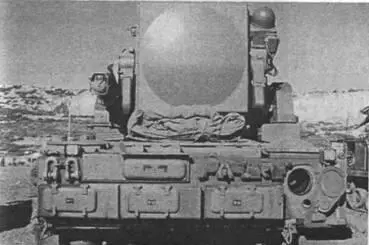

ФАР станции наведения ЗРК«Тор»

Твердотопливная ЗУР 9М330 выполнена по схеме «утка» и оснащена устройством, обеспечивающим газодинамическое склонение. В ракете применены складные крылья, которые раскрываются и фиксируются в полетное положение после ее старта. В транспортном положении левые и правые консоли складываются навстречу друг другу. Ракета оборудована активным радиовзрывателем, автопилотом с приводами рулей, радиоблоком, боевой частью осколочно-фугасного типа с предохранительно-исполнительным механизмом, системой электропитания, системой газопитания рулевых приводов на марше и газодинамических рулей на стартовом участке. На внешней поверхности корпуса ракеты размещены антенны радиовзрьшателя и радиоблока, а также устанавлено пороховое катапультирующее устройство. Загрузка ракет в боевую машину осуществляется с помощью транспортно-заряжаю- щей машины.

При старте ракета выбрасывается катапультой вертикально со скоростью около 25 м/с. Склонение ракеты на заданный угол, величина и направление которого вводится перед стартом в автопилот со станции наведения, осуществляется до запуска двигателя ракеты в результате истечения продуктов сгорания специального газогенератора, установленного у основания аэродинамического руля. Газоходы, ведущие к противоположно направленным соплам, перекрываются в зависимости от угла поворота руля. Газодинамическое устройство склоняет ракету в нужном направлении, а затем перед включением твердотопливного двигателя приостанавливает ее поворот.

Зенитные ракеты и их размещение в ракетном модуле 9М334

Запуск двигателя ракеты осуществляется на высоте 16- 21 м. После запуска ракета набирает скорость, которая на дальности 1,5 км составляет 700-800 м/с. Процесс командного наведения начинается с дальности 250 м. В связи с широким разбросом линейных размеров (от 3-4 до 20-30 м) и параметров движения целей (от 10 до 6000 м по высоте и от 0 до 700 м/с по скорости) для оптимального уничтожения высоколетящих целей осколками боевой части со станции наведения на борт ЗУР выдаются значения задержки срабатывания радиовзрьшателя, зависящие от скорости сближения ракеты с целью. На малых высотах обеспечивается селекция подстилающей поверхности и срабатывание радиоврывателя только от цели.

Одновременно с принятием на вооружение ЗРК «Тор» начались работы по его модернизации.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения, км:

максимальная 12,0

минимальная 0,5 Высота поражения, км:

максимальная 6,0

минимальная 0,01 Вероятность поражения цели

типа самолет одной ракетой 0,26-0,75

Число целевых каналов 1

Длина ракеты 9М330, м 2,89

Диаметр корпуса ракеты 9М330, м 0,23

Размах крыльев, м о,65 Масса, кг:

ракеты 165,0

боевой части, кг 14,8

Время перезаряжания, мин 18

(РОССИЯ)

Комплекс «Тор-М1» предназначен для решения задач противовоздушной обороны на уровне дивизионного звена. Он обеспечивает эффективную противовоздушную оборону военных и гражданских объектов от внезапных ударов крылатых ракет, корректируемых авиабомб, самолетов, вертолетов, беспилотных и дистанционно управляемых летательных аппаратов.
