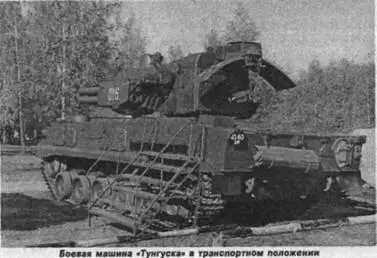

При стрельбе ракетами применялось сопровождение цели по угловым координатам с помощью оптического прицела. После пуска ЗУР попадала в поле зрения оптического пеленгатора аппаратуры выделения координат ракеты. По световому сигналу от трассера ракеты в аппаратуре вырабатывались угловые координаты ЗУР относительно линии визирования цели, которые поступали в вычислительную систему. Она вырабатывала команды управления ЗУР, поступающие в шифратор, где они кодировались в импульсные посылки и через передатчик станции сопровождения передавались на ракету.

При отсутствии в вычислительной системе информации о дальности до цели от станций сопровождения или обнаружения использовался дополнительный режим наведения ЗУР, при котором ракета сразу выводилась на линию визирования цели, неконтактный датчик взводился через 3,2 с после старта ЗУР, а приведение боевой машины в готовность к пуску следующей ракеты осуществлялось по истечении времени полета ракеты на максимальную дальность.

Организационно четыре боевые машины комплекса «Тунгуска» сводились в зенитный ракетно-артиллерийский взвод зенитной ракетно-артиллерийской батареи, состоящей из взвода ЗРК «Стрела-10СВ» и взвода комплексов «Тунгуска». Батарея входила в состав зенитного дивизиона мотострелкового (танкового) полка. В качестве батарейного командирского пункта использовался пункт управления ПУ-12М, который был связан с командным пунктом командира зенитного дивизиона - начальника ПВО полка. В качестве последнего использовался пункт управления подразделениями ПВО полка «Овод-М-СВ» (подвижный пункт разведки и управления ППРУ-1) или его модернизированный вариант - «Сборка» (ППРУ-1М). В дальнейшем боевые машины комплекса «Тунгуска» должны были сопрягаться с унифицированным батарейным командирским пунктом 9С737 («Ранжир»). При сопряжении комплекса «Тунгуска» с ПУ-12М команды управления и ЦУ с последнего на боевые машины комплекса должны были передаваться голосом с помощью штатных радиостанций, а при сопряжении с командирским пунктом 9С737 - с помощью кодограмм, формируемых аппаратурой передачи данных, которой должны были быть оборудованы эти средства. В случае управления комплексами «Тунгуска» от батарейного командирского пункта анализ воздушной обстановки и выбор целей для обстрела каждым комплексом должны были производиться на этом пункте. В этом случае на боевые машины должны были передаваться распоряжения и целеуказания, а с комплексов на батарейный командирский пункт - данные о состоянии и результатах боевой работы. Предполагалось в дальнейшем обеспечить прямое сопряжение зенитного пушечно-ракетного комплекса и с КП начальника ПВО полка с помощью телекодовой линии передачи данных.

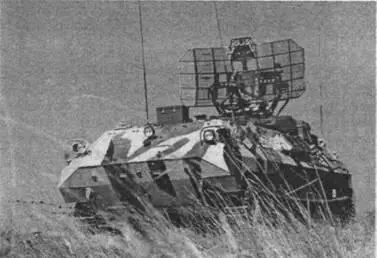

Пункт управления подразделением IIВО мотострелкового полка 9C80-1

Функционирование боевых машин комплекса «Тунгуска» обеспечивалось с применением транспортно-заряжающих машин 2Ф77М (КамА343101, 2 боекомплекта патронов и 8 ракет), машин ремонта и техобслуживания 2Ф55-1 («Урал-43203» с прицепом) и 1Р10-1М («Урал-43203», по радиоэлектронной аппаратуре), машин техобслуживания 2В 110-1 («Урал-43203», по артиллерийской части), автоматизированных контрольно-испытательных подвижных станций 9В921 (на ГАЗ-66), мастерских техобслуживания МТО-АТТ-М1 (ЗиЛ-131).

К середине 1990 г. комплекс «Тунгуска» был модернизирован и получил наименование «Тунгуска-М» (2К22М). Основными доработками комплекса были введение в его состав новых радиостанций и приемника для связи с батарейным командирским пунктом «Ранжир» (ПУ-12М) и командным пунктом ППРУ-1 М (ППРУ-1), а также замена газотурбинного двигателя агрегата электропитания комплекса на новый - с повышенным ресурсом работы (600 вместо 300 часов).

В этом же году он был принят на вооружение.

В последующей модификации «Тунгуска-М 1» автоматизированы процессы наведения ЗУР и обмена информацией с батарейным командирским пунктом. В ракете 9М311-М лазерный неконтактный датчик цели заменен радиолокационным, что повысило вероятность поражения ракет типа ALCM.

Вместо трассера установлена импульсная лампа, в результате чего эффективность повысилась в 1,3-1,5 раза, а дальность поражения достигла 10 км.

Из-за распада СССР проводятся работы по замене выпускавшегося в Белоруссии шасси ГМ-352 на разработанное мытищинским ПО «Метровагонмаш» ГМ-5975.

ТАКТИКО-ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ ЗСУ 2С6М1

Дальность, км: обнаружения СОЦ 18 сопровождения ССЦ 16

Скорость, м/с: полета ракеты, средняя 600

поражаемой цели до 500

Скорость обзора пространства СОЦ, град./с 360 Границы зоны поражения для пушечного вооружения, км:

по дальности до 4,0

по высоте до 3,0 Для ракетного вооружения, км:

по дальности • 2,5-10,0 по высоте . 0,015-3,5 Вероятность поражения:

для пушечного вооружения 0,6

для ракетного вооружения 0,65 Работное время с момента появления первой отметки от цели

до момента ее обстрела, с не более 10

Количество зенитных автоматов, шт. 2

Суммарный темп стрельбы, выстр./мин до 5000 Масса, кг:

ракеты 42

ракеты в ТПК 57

боевой части ракеты 9 Боекомплект, шт.:

зенитные управляемые ракеты 8

30-мм патроны • 1904 из них:

осколочно-фугасно-зажигательные 1524

осколочно-трассирующие 380

Масса полностью снаряженной ЗСУ, т 34 Скорость движения ЗСУ, км/ч:

по шоссе до 65

по грунтовой дороге до 40

по бездорожью до 15 Дорожный просвет (клиренс), мм:

номинальный 450

минимальный 180

максимальный 580 Запас хода по топливу и маслу по шоссе, с учетом двухчасовой работы

газотурбинного двигателя, км 500 Преодолеваемые препятствия:

подъемы и спуски, град. до 35

боковой крен, град. до 25

рвы шириной, м до 2 броды (без специального оборудования)

глубиной, м до 1

снежный покров глубиной, м до 0,6

(РОССИЯ)

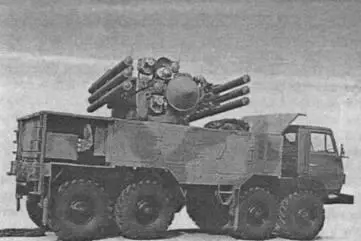

Зенитный пушечно-ракетный комплекс ближнего действия «Панцирь-С1» предназначен для противовоздушной обороны стратегически важных объектов, способен вести борьбу с широким классом средств воздушного нападения, включая самолеты тактической авиации, вертолеты, баллистические и крылатые ракеты, управляемые авиабомбы, поражающие элементы высокоточного оружия. Комплекс способен также уничтожать наземные легкобронированные объекты и живую силу противника.
