Установленная на боевой машине РЛС сопровождения цели сантиметрового диапазона волн при импульсной мощности излучения 200 кВт, чувствительности приемника 2x1013 Вт и ширине луча 1° обеспечивала захват цели на автосопровождение на дальностях 23 км при высоте полета 5000 ми 14 км при высоте полета 50 м. Среднеквадратичное отклонение автосопровождения цели составляло 0,3 д.у. (делений угломера, т. е. 0,06°) по угловым координатам и 3 м по дальности. Станция имела систему селекции движущихся целей и различные средства защиты от активных помех. При сильных активных помехах возможно сопровождение с помощью телевизионно- -оптического визира и РЛС обнаружения.

Известно, что имеющиеся две РЛС наведения ракет работают на разнесенных частотах, каждая - только с одной ракетой, тем самым увеличивается помехозащищенность ракетного канала.

В отличие от ЗРК «Круг», в системе радиокомандного наведения комплекса «Оса» применяется два комплекта антенн широкого и среднего лучей для захвата и ввода в луч станции сопровождения цели двух ЗУР при пуске с минимальным интервалом (3-5 с). В дополнение к применяемым в ЗРК «Круг» методам наведения в комплексе «Оса» при стрельбе по низколетящим целям (на высотах 50-100 м) используется метод «горки», обеспечивающий подлет ЗУР к цели сверху, что позволяет снизить ошибки выведения ракеты на цель, исключив срабатывание радиовзрывателя от земли.

ЗУР 9МЗЗ выполнена по схеме «утка». Ракета не стабилизируется по крену, в связи с чем в бортовой аппаратуре предусмотрен раскладчик команд. Для уменьшения кренового момента, создаваемого воздействием на крылья возмущенного рулями воздушного потока, крыльевой блок выполнен свободно вращающимся на подшипнике относительно продольной оси ракеты. Основные блоки ракеты - аппаратура радиоуправления (командный радиоблок) и радиовизирования (литерный ответчик), автопилот, радиовзрыватель, бортовой источник электропитания, боевая часть с предохранительно-исполнительным механизмом - располагались в носовой части ЗУР. А в хвостовой части - двигатель, антенны командного радиоблока и бортового ответчика, а также трассеры для сопровождения ракеты с помощью телевизионно- оптического визира.

Компоновка ЗУР 9МЗЗ ЗРК «Оса» :

1 - передатчик радиовзрывателя; 2 - рулевая машинка; 3 - блок питания; 4 - воздушный аккумулятор давления; 5- приемник радиовзрывателя; 6 - аппаратура радиоуправления; 7 - автопилот; 8 - боевая часть; 9 - РДТТ; 10 - шарнир стабилизатора.

ЗУР не требовала предстартовой подготовки, исключая установку литера бортовой радиоаппаратуры в процессе заряжания ПУ.

Комплекс обеспечивает поражение целей, имеющих скорость 300 м/с на высотах 200-5000 м, в диапазоне дальностей от 2,2-3,6 км до 8,5-9 км (с уменьшением максимальной дальности до 4-6 км для целей на высотах 50-100 м). Для сверхзвуковых целей, летящих со скоростью до 420 м/с, дальняя граница зоны поражения не превышала 7,1 км на высотах 200-5000 м. Параметр составляет от 2 до 4 км.

Рассчитанная по результатам моделирования и боевых пусков ЗУР вероятность поражения цели типа F-4C («Фантом») одной ракетой составляла 0,35-0,4 на высоте 50 м и увеличивалась до 0,42-0,85 на высотах более 100 м. Радиус поражения боевой части на малых высотах по этой же цели составляет 5 м.

Самоходное шасси обеспечивает средние скорости движения комплекса по грунтовым дорогам днем 36 км/ч, ночью - 25 км/ч, по шоссе - до 80 км/ч. На плаву скорость достигает 7-10 км/ч.

В 1975 г. на вооружение был принят модернизированный комплекс «Оса-АК», который по сравнению с ЗРК «Оса» имеет расширенную зону поражения.

В боевой машине 9АЗЗБМ2 изменена структура счетно-решающего прибора, улучшены точностные характеристики контура управления для обеспечения наведения ракеты на скоростную (до 500 м/с вместо 420 м/с у «Осы») и маневрирующую с перегрузкой до 8g (вместо 5g) цели. Обеспечена возможность поражения на догонных курсах при скорости до 300 м/с.

Улучшены условия автосопровождения цели в пассивных помехах введением режима внешней когерентности в станции сопровождения целей. Улучшена помехозащищенность комплекса в целом. Часть блоков была выполнена на новой элементной базе с уменьшением их массы, габаритов, потребляемой мощности и повышением надежности.

В ракете был доработан радиовзрыватель путем введения в него двухканального приемника с автономной схемой анализа высоты в момент взведения, что обеспечило несрабатывание РВ от земли на высоте до 27 м. В связи с размещением в контейнере ракета была оснащена крылом с механизмом раскрытия после старта. В транспортном положении верхние и нижние консоли складывались навстречу друг другу. Перед стартом передняя и задняя крышки контейнера открывались и подымались, вращаясь относительно осей крепления.

С 1 года до 5 лет увеличился срок гарантийного контроля, повышена радиационная стойкость ракеты.

Боевая эффективность комплекса «Оса-АК» в зависимости от положения точек встречи ЗУР с целью в зоне поражения находилась в пределах от 0,5 до 0,85.

Однако ЗРК «Оса-АК» не мог эффективно вести борьбу с вертолетами огневой поддержки - основным современным средством борьбы с танками.

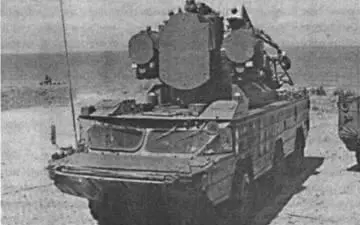

Боевая машина 9АЗЗБМЗ ЗРК «Оса-АКМ»

В 1980 г. модернизированный вариант комплекса 9КЗЗМЗ («Оса-АКМ») был принят на вооружение.

При стрельбе по вертолетам на высотах менее 25 м в этом комплексе использовался специальный метод наведения ЗУР с полуавтоматическим сопровождением цели по угловым координатам с помощью телевизионно-оптического визира.

Многие усовершенствования коснулись боевой машины 9АЗЗБМЗ. Отличалась доработанным радиовзрывателем ракета 9МЗЗМЗ.

Доработанный комплекс по сравнению с серийным обладал возможностями поражения на практически нулевой высоте зависающих (и летящих со скоростями до 80 м/с) вертолетов на дальностях 2-6,5 км при курсовом параметре до б км.

Находящиеся на земле вертолеты типа «Хью-Кобра» поражались с вероятностью 0,07-0,12, летящие на высоте 10 м - 0,12-0,55, зависающие на высоте 10 м - 0,12-0,38.

Комплекс «Оса» и все его модификации находились на вооружении мотострелковых дивизий в составе зенитного ракетного полка. Каждый зенитный ракетный полк «Оса» состоял, как правило, из пяти зенитных ракетных батарей и КП полка с батареей управления. Зенитная ракетная батарея состояла из четырех комплексов (боевых машин) «Оса» и батарейного командирского пункта, оснащенного пунктом управления ПУ-12. В составе батареи управления полка находились пункт управления ПУ-12 (ПУ-12М) и РЛС обнаружения П-15 (П-19).
