Боевая работа ЗРК «Стрела- 1М» имела некоторые особенности по сравнению с автономной работой комплексов «Стре- ла-1». Все комплексы в составе взвода ориентированы на местности в единой системе координат для зенитной ракетно- артиллерийской батареи «Стрела-1»-«Шилка». Между боевыми машинами поддерживается радиосвязь. Командир ЗРК по световому и звуковому индикаторам кругового обзора контролирует радиотехническую обстановку в зоне действия пассивного радиопеленгатора. При появлении световых и звуковых сигналов командир оценивает государственную принадлежность цели и после принятия решения о принадлежности сигнала к РЛС самолета противника по внутренней связи сообщает оператору своей боевой машины, командиру батареи и остальным боевым машинам взвода ЗРК направление на цель. Командир батареи осуществляет целераспреде- ление между боевыми машинами взводов ЗРК и ЗСУ. Получив информацию о цели, оператор включает систему точного пеленгования, разворачивает пусковую установку на цель и, убедившись в принадлежности сигнала к средствам противника, с помощью синхронных сигналов на световом индикаторе и в шлемофоне сопровождает цель до попадания ее в поле зрения оптического визира, а затем наводит пусковую установку с ракетами на цель. Аппаратура пуска устанавливается в режим «автомат». При подходе цели к зоне пуска оператор включает кнопку «борт», подавая напряжение на борт ЗУР, и производит ее пуск. Предусмотренные в комплексе режимы работы «вперед-назад» позволяют оператору в зависимости от типа, скорости и положения цели относительно комплекса осуществлять стрельбу навстречу или вдогон. Так, при пусках вдогон по всем типам целей, а также при пусках навстречу по малоскоростной цели (вертолету) задается режим «назад».

Управление батареей осуществляется начальником ПВО полка через автоматизированные пункты управления ПУ-12 (ПУ-12М), имеющиеся у него и у командира батареи. Команды, распоряжения и данные целеуказания на ЗРК «Стрела-1» от ПУ-12 (ПУ-12М), являющиеся батарейным командирским

пунктом, поступают по каналам связи, образованным с помощью радиостанций.

Первое боевое применение комплекса отмечено в мае 1981 г. против израильских самолетов, совершающих полеты над территорией Ливана. Однако фактов поражения целей в этом случае отмечено не было, а сами комплексы были впоследствии разбиты в результате налетов израильской авиации. В 1982 г. израильтяне захватали одну боевую машину ЗРК «Стрела-1» в Ливане в долине Бекаа.

В декабре 1983 г. сирийским ЗРК «Стрела-1» был сбит А-6Е ВМС США. В том же рейде был сбит А-7Е «Корсар», предположительно совместным огнем ЗРК «Стрела-1» и ПЗРК «Стрела-2».

Ирак использовал ЗРК «Стрела-1» против Ирана и сил коалиции во время войны в Персидском заливе.

Одна боевая машина вместе с ракетами была захвачена южноафриканской армией во время боевых действий в Анголе в 1983 г., после того как были произведены несколько пусков ракет по самолетам ВВС ЮАР, совершавших бомбометание и разведывательные полеты. Еще 15 пусковых установок были захвачены позже.

Комплекс поставлялся в следующие страны: Анголу (более 20 ЗРК), Алжир (более 40), Бенин (4), Болгарию (50), Венгрию (28), Вьетнам, Египет (20), Ирак, на Кубу (60), Ливию (60), Мозамбик, Мавританию, Никарагуа, Польшу (200), Румынию (более 40), Сирию (более 40), Танзанию, Словакию, Чехию, Хорватию, Эфиопию.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

(РОССИЯ)

Самоходный зенитный ракетный комплекс предназначен для уничтожения самолетов, вертолетов и других визуально наблюдаемых воздушных целей на малых высотах.

Работы по созданию комплекса «Стрела-10СВ» (SA-13 «Gopher») были начаты в 1969 г. Разработка комплекса проводилась на базе ЗРК «Стрела-1».

Головным разработчиком комплекса в целом, а также ракеты 9М37, аппаратуры пуска ЗУР и контрольно-проверочной машины было назначено Конструкторское бюро точного машиностроения (КБТМ), главным конструктором - А. Э. Нудельман. Головной организацией по разработке ГСН и неконтактного взрывателя ЗУР - Центральное конструкторское бюро «Геофизика», главный конструктор - Д. М. Хорол.

В разработке комплекса принимали участие НИИ электронных приборов, Ленинградское оптико-механическое объединение (ЛОМО), Харьковский тракторный завод (ХТЗ), Саратовский агрегатный завод, НИИ «Поиск».

Испытания ЗРК «Стрела-10СВ» проводились с января 1973 г. по май 1974 г. и показали, что комплекс не в полной мере удовлетворяет требованиям ТТХ. Поэтому комплекс был принят на вооружение только в марте 1976 г. после проведения доработок.

ЗРК 9К35 организационно объединены в зенитный ракетный взвод «Стрела-10СВ» зенитной ракетно-артиллерийской батареи (взвод ЗРК «Стрела-ЮСВ» и взвод комплекса «Тунгуска») зенитного дивизиона мотострелкового (танкового) полка. Взвод состоит из одной боевой машины 9А35 и трех машин 9А34. В качестве батарейного командирского пункта использовался пункт управления ПУ-12 (ПУ-12М), который в дальнейшем предполагалось заменить на унифицированный батарейный командирский пункт «Ранжир».

Централизованное управление комплексами «Стрела-10СВ» в составе батареи и зенитного дивизиона полка предлагалось осуществлять так же, как и комплексами «Тунгуска», - путем передачи команд и целеуказаний от батарейного командирского пункта и командного пункта ПВО полка по радиотелефону (до оборудования ЗРК аппаратурой передачи данных) и по радиотелекоду (после такого оборудования).

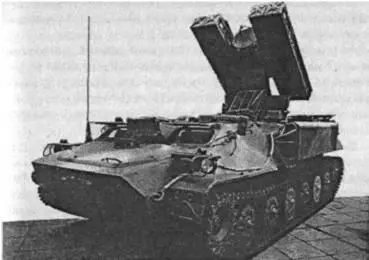

В отличие от ЗРК «Стрела- 1М» комплекс 9К35 размещался не на колесной машине БРДМ-2, а на гусеничном многоцелевом тягаче МТ-ЛБ, грузоподъемность которого позволила увеличить возимый боекомплект с четырех до восьми ЗУР в ТПК (четыре на направляющих пускового устройства и четыре в корпусе самохода). При этом потребовалась длительная отработка приборного оборудования боевой машины, на которое воздействовали мощные вибрации гусеничного шасси, несвойственные ранее применявшимся колесным машинам.

В ЗРК «Стрела-10СВ» использовался электропривод пускового устройства.

В состав ракеты 9М37 комплекса «Стрела-10СВ» входит двухцветная головка самонаведения. В дополнение к примененному в ЗРК «Стрела-Ш» фотоконтрастному каналу использовался и тепловой (инфракрасный) канал, что повысило боевые возможности ЗРК при стрельбе навстречу и вдогон цели, а также в условиях помех. Фотоканал используется и как резервный, так как в отличие от теплового не требует охлаждения, которое могло обеспечиваться только при однократной предпусковой подготовке ЗУР.
