Командир тактического узла руководит боевой работой комплексов, передает им боевые распоряжения по управлению вооружением, производит целераспределение на каждый комплекс по соответствующим каналам связи.

Серийное производство ведется по конкретному заказу. 36 комплексов ADATS находится на вооружении канадских вооруженных сил. Таиланд имеет на вооружении стационарный вариант комплекса, размещаемый в укрытии под управлением системы управлением огнем «Скайгард». Восемь комплексов ADATS находятся на вооружении США.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения, км:

максимальная 10,0

высокоскоростных целей 8,0

Максимальная высота поражения, км 7,0

Максимальная скорость ракеты, М свыше 3 Длина, м:

ракеты 2,05

ракеты в ТПК 2,20

Диаметр ракеты, м 0,15

Размах крыльев, м 0,27 Масса, кг:

ракеты 51,0

ракеты в ТПК 67,0

боевой части 12,5

Тип боевой части осколочно-кумулятивный

(МЕЖДУНАРОДНЫЙ)

Комплекс из семейства EUROSAM (Land, NAVAL) предназначен для противовоздушной защиты механизированных подразделений и войск, совершающих марш, а также противовоздушного прикрытия важных стационарных объектов от массированного нападения широкого класса воздушных целей, начиная от тактических ракет, всех типов самолетов и заканчивая различными беспилотными летательными аппаратами в любых погодных условиях, при применении противником различных помех большой интенсивности.

Европейский консорциум EUROSAM был образован в июне 1989 г. фирмами Aerospatiale, Alenia и Thomson-CSF Airsys в целях создания и продвижения на рынок вооружения комплексов семейства FSAF - Forward Surface-to-Air Family of missile systems. Консорциум EUROSAM выступает как системный интегратор проектов создания морского и сухопутного вариантов комплекса противовоздушной обороны.

Морской вариант получил наименование - EUROSAM NAVAL System. Дальняя граница зоны поражения комплекса определяется типом используемых ракет, могут использоваться ракеты ASTER 15 и ASTER 30. Он имеет еще одно наименование - PAAMS (Principle Anti Air Missile System) - и предназначен для размещения на создаваемых в рамках кооперации трех стран фрегатах. Фрегаты планируется ввести в состав ВМС Франции, Италии и Королевских ВМС Великобритании после 2000 года.

Комплекс PAAMS работоспособен в условиях применения противником интенсивных помех различных типов, ведет борьбу с носителями ракет класса «воздух-поверхность», а также уничтожает противокорабельные ракеты, летящие на малых высотах или пикирующие на корабль с большими углами атаки.

Комплекс наземного базирования имеет наименование EUROSAM Land system и является комплексом средней дальности действия (MSAM - Medium Surface-to-Air Missile).

Программа создания комплексов семейства FSAF включает в себя ряд новшеств, а именно - модульную компоновку систем для достижения авиатранспортабельности, минимизации общего числа элементов комплекса, новизну применяемых технологических решений для удовлетворения специфических эксплуатационных качеств системы, возможность проведения модернизации систем комплекса на протяжении всего цикла эксплуатации, минимальное обслуживание оборудования комплекса лицами боевого расчета при его эксплуатации.

Все системы, входящие в состав комплексов семейства FSAF, состоят из заменяемых элементов, которые удовлетворяют вышеперечисленным требованиям.

Комплекс состоит из:

• многофункциональной РЛС типа Thomson-CSF ARABEL или Alenia EM PAR

• ракет типа ASTER 15 или ASTER 30;

• пусковых установок наземного или морского базирования;

• компьютерных систем, работающих в режиме реального времени MARA (Modular Architecture for Real-time Applications);

• систем отображения графической и видеоинформации MAGICS (Modular Architecture for Graphic and Image Console Systems);

• программного обеспечения, написанного на языке программирования ADA.

Комплекс включает в себя ракету ASTER 30, пусковые установки с вертикальным стартом ракет (LMs - Launcher Modules) и кабину боевого управления - FCU (Fire Control Unit).

Ракета ASTER 30 имеет систему наведения типа PIF-PAF (lateral impulse control - aerodynamic flight control). Стартовый ускоритель разгоняет ракету до максимальной скорости, а затем осуществляется захват ее на сопровождение. На конечном участке полета ракета наводится в точку перехвата цели с помощью радиолокационной системы наведения. В состав кабины боевого управления (FCU) входят:

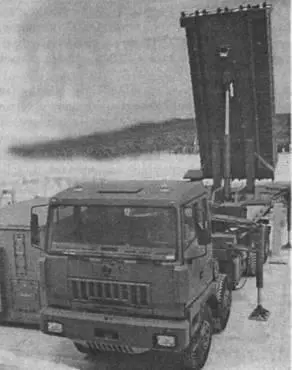

• монтируемая на шасси многофункциональная РАС ARA- BEL MFR (в ее состав входит фазированная антенная решетка, передатчик, система питания, аппаратура для приема и обработки принятого сигнала);

• защищенная кабина для двух человек боевого расчета (ЕМ - Engagement Module), в которой размещается вышеупомянутая аппаратура вычислительных систем, работающая в режиме реального времени и обрабатывающая всю информацию об уничтожаемой цели, а также две консоли с системами отображения MAGICS. Многофункциональная РЛС ARABEL позволяет осуществлять обзор пространства вкруговую, обнаружение и сопровождение целей, а также наведение ракет на уничтожаемую цель путем передачи команд управления на ее борт. Реализация такого многофункционального режима работы РАС обеспечивается мощными вычислительными средствами комплекса.

РАС просматривает азимутальное пространство вкруговую и от 0° до 70° в угломестной плоскости за время одного оборота полотна антенны, осуществляемого за 1 с. Размеры электронного луча составляют 2°. Для РАС ARABEL характерны высокая степень управления режимами излучения, мгновенная перестройка частоты зондирующего сигнала, адаптивная обработка принятого отраженного сигнала и различное время облучения цели, узкие размеры зондирующего луча и т. д.

Кабина боевого управления позволяет управлять 4-6 пусковыми модулями, монтируемыми на шасси. На каждом пусковом модуле находится 8 боеготовых ракет типа ASTER 30.

ЗУР ASTER 30 и разрабатываемая одновременно с ней для корабельного варианта ASTER 15 являются твердотопливными ракетами и различаются лишь стартовыми ускорителями. На ракетах установлена активная радиолокационная ГСН, работающая в диапазоне частот 10-20 ГГц. Она представляет собой модификацию головки самонаведения управляемой ракеты «воздух-воздух» MICA. Диаметр ГСН 0,18 м, длина (включая блок электронной аппаратуры наведения) 0,6 м. Наведение ракеты на большей части ее траектории полета к цели осуществляется через командно-инерциальную систему, а самонаведение с использованием полученной от ГСН информации происходит лишь на конечном участке. При этом предусматривается, что поиск и захват цели головкой производится в полете ракеты.

На ЗУР ASTER 30 применена комбинированная система управления полетом, в которой наряду с аэродинамическими управляющими поверхностями имеются твердотопливные микродвигатели с радиальной (по отношению к корпусу ракеты) ориентацией сопел. Они расположены вблизи центра масс ЗУР. Использование комбинированной системы управления полетом позволяет ракете совершать маневр с перегрузкой до 40 единиц.
