Стрелок может вести боевую стрельбу с помощью панели управления, находясь в кабине, либо на удалении от шасси на дальность до 50 м.

С каждой стороны шасси смонтированы по две пусковых установки типа ATAS (Air-to-Air Stinger) весом 43,6 кг каждая. Таким образом, общее число боеготовых ракет типа «Стингер» составляет 4. Индивидуальный пусковой контейнер размещается на пусковой установке с учетом интеграции электронного и механического оборудования, а также системы охлаждения. По требованию конкретного заказчика может использоваться любой тип ракет «Стингер».

Сектор стрельбы комплекса LFK-LLADS составляет 360° по азимуту и от -10° до +70° по углу места. Имеется боезапас из 4 ракет «Стингер», перевозимый внутри шасси. Шасси комплекса оборудовано аппаратурой связи и антенной, позволяю

щей получать информацию из вышестоящего командного пункта. Имеется спутниковая система GPS (Global Positioning System) для обеспечения точной топопривязки.

Возможно использование стандартного пускового модуля «Стингер» ATAS совместно с 40-мм зенитным орудием Bofors L/70.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПУСКОВОЙ ПЛАТФОРМЫ РАЗМЕЩАЕМОЙ НА ШАССИ MERCEDES-BENZ GD 250

Габариты, м:

длина 4,65

ширина 2,01

высота 2,65

Масса, кг 2850

Количество боеготовых ракет, шт. 4 или 8

Скорость вращения по азимуту, град./с 70 Ускоренная скорость вращения

по азимуту, град./с 130

Скорость подъема по углу места, град./с 70 Ускоренная скорость подъема

по углу места, град./с 110

Время реакции, с „ вн ее 5 Время перезаряжания (расчетом из двух человек -

четыре ракеты), мин менее 2 ИК-система:

длина волны, мкм 8-12 поле обзора Зх4 и 9х12°

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАКЕТЫ «СТИНГЕР» (FIM-92C)

Длина, м 1.52

Дальность поражения, км:

максимальная более 4,5

минимальная 0 , 2

Высота поражения, км: максимальная 3,8

Максимальная скорость, М 2 › 2

Длина, м 1 › 52

Диаметр, м °› 07

Размах крыльев, м °›°9 Масса, кг:

ракеты 10,1

боевой части 3 , 0

Тип боевой части осколочно- фу гасный

Система наведения пассивная ИК (УФ) ГСН

Двигатель твердотопливный

(ГЕРМАНИЯ)

Самоходный зенитный ракетный комплекс ASRAD (Atlas Short-Range Air Defence) разработан немецкой фирмой Atlas Electronik и предназначен для прикрытия объектов и подразделений сухопутных войск от ударов с воздуха на малых и предельно малых высотах.

В его состав входят расположенные на боевой машине пусковые установки с четырьмя боеготовыми к пуску зенитными управляемыми ракетами в транспортно-пусковых контейнерах, оптико-электронное устройство сопровождения целей и ракет, лазерный дальномер и аппаратура управления. Дополнительный боекомплект ракет для перезаряжания вручную может находиться в боевой машине. ЗРК имеет модульную конструкцию и может устанавливаться на различных бронированных машинах и полноприводных автомобилях. Комплекс использует ракеты с пассивной инфракрасной ГСН «Стингер» (Basic, Post and RMP), «Starstreak», «Игла-1», «Мистраль» и PvBS-70, RBS-90 с лазерной системой наведения. Боевой расчет осуществляет обстрел цели, находясь в кабине машины, или из расположенного вблизи укрытия, используя устройство дистанционного управления. Для повышения эффективности ЗРК может получать информацию из сети оповещения от различных РЛС обнаружения, а также применяться совместно с другими ЗРК. Одна РЛС может снабжать радиолокационной информацией до восьми ЗРК ASRAD. В зависимости от требований заказчика комплекс поставляется в полном комплекте или частями. Он авиатранспортабелен и может доставляться в район боевых действий вертолетами типа СН-53.

ЗРК ASRAD состоит из следующих основных элементов:

• поворачивающейся по углу и азимуту платформы, на которой размещаются пусковые установки с ракетами и системами управления ракет, средства обнаружения в ИК- и телевизионном диапазоне;

• системы управления поворотом платформы по угловым координатам;

• блока управления и индикации, который может быть вынесен для дистанционного управления на дальность до 100 м от пусковой установки.

ЗРК типовой конфигурации может принимать целеуказание от командного пункта взвода, оборудованного радиолокатором обнаружения, имеющим встроенную аппаратуру опознавания целей «свой-чужой» и (или) оптоэлектронным блоком обнаружения ADAD.

РЛС обнаружения

ЗРК может быть оборудован собственным радиолокатором поиска и (или) средствами внешнего целеуказания. Оператор всегда может наблюдать за воздушной обстановкой с помощью собственных средств обнаружения, которые представляют собой телевизионную камеру и инфракрасный обнаружитель (тепловизор). Для измерения дальности до цели, необходимой для вычисления дальности пуска ракет, система оборудована лазерным дальномером.

При получении целеуказания от внешней трехкоординат- ной РЛС платформа разворачивается в направлении на цель по углу и азимуту, и на индикаторе оператора появляется отметка цели. После этого оператор нажимает кнопку автоматического сопровождения, и в дальнейшем слежение за целью осуществляется в автоматическом режиме, при этом цель на индикаторе видна в виде треугольника.

Если данные целеуказания поступают от двухкоординат- ного локатора обнаружения, то оператор производит дополнительный поиск по углу места до появления отметки на индикаторе. После этого цель также берется на автоматическое сопровождение и начинают формироваться данные, необходимые для пуска ракеты. При отсутствии источников внешнего целеуказания оператор может производить поиск целей с помощью своих средств обнаружения. На мониторе оператора высвечиваются границы зоны поражения. На этот же монитор выводится информация о том, что головка самонаведения ракеты захватила цель. При захвате цели ГСН ракеты выдается также звуковой сигнал.

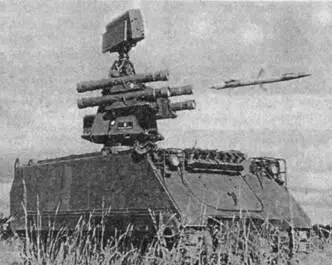

Комплекс ASRAD-R с ракетами RBS-70 на шасси М113АРС

Комплекс оборудован системой автоматического ориентирования на север, системой определения местоположения GPS и средствами радиосвязи.

Фирма Bofors совместно с Atlas разработали вариант комплекса ASRAD-R, который использует ракеты RBS-70 Mk.l и Мк.2, а также оборудуется трехкоординатной РЛС обнаружения производства Ericsson Microwave Systems-HARD 3D. Комплекс может размещаться на австрийском шасси Steyr-Daimler-Puch Pandur (колесная формула 6x6) или на гусеничном шасси М113АРС.
