Николай Василии - Зенитные ракетные комплексы

Головным разработчиком комплекса стало конструкторское бюро СКВ ГКОТ. Главный конструктор Б. И. Шавырин. После его кончины в 1965 г. главным конструктором стал С. П. Непобедимый.

Разработка требований к комплексу «Стрела-2» и его проектирование проходили путем проведения глубоких научных исследований (в НИИ-3 ГАУ) и выдвижения смелых технических идей в промышленности. Конструирование переносного ЗРК началось с «мозговой атаки»: Б. И. Шавырин и группа специалистов на две недели отрешились от текущих дел и в ходе обмена идеями сформировали облик будущего комплекса «Стрела-2», а также разработали предложения по проекту ТТТ к комплексу.

Позже поступившие из-за рубежа сведения о комплексе «Ред Ай» подтвердили большое сходство технических предложений по созданию переносного ЗРК «Стрела-2» с его зарубежным прототипом. Конструкторы разных стран независимо друг от друга признали наиболее целесообразными одинаковые технические решения.

Важнейшим элементом ЗУР переносимого комплекса была тепловая головка самонаведения (ТГСН), разработка которой была поручена ОКБ-357 Ленинградского совнархоза (в дальнейшем оно вошло в состав Ленинградского оптико-механического объединения - ЛОМО). Главным конструктором головки стал Пиккель, которого впоследствии сменил О. А. Артамонов. В разработке тепловой ГСН участвовал коллектив сотрудников Государственного оптического института (ГОИ).

К тому времени тепловые ГСН уже использовались в отечественной ракетной технике. Основной трудностью в разработке тепловой ГСН для ЗУР 9М32 было создание устройства гиро- стабилизации (координатора головки) с малыми массо-габаритными характеристиками. Была создана тепловая ГСН массой не более 1,2 кг в требуемых для ракеты габаритах. Наведение ЗУР производилось по методу пропорциональной навигации, не требующему от ракеты больших поперечных перегрузок.

Сложной оказалась и задача создания двигательных установок ракеты. Ее старт должен был осуществляться из пусковой трубы с плеча стрелка-зенитчика из положений стоя, с колена, из окопа. Комплекс должен был также позволять производить пуски ЗУР из люков бронетехники, движущейся со скоростью до 20 км/ч. Нужно было исключить поражение стрелка-зенитчика струей продуктов сгорания двигателя. Выход был найден в реализации схемы с запуском маршевого двигателя ЗУР на безопасном для стрелка расстоянии (с использованием специально разработанной пиротехнической задержки) после вылета ЗУР из пусковой трубы. Выброс ЗУР из трубы достигался задействованием выбрасывающего заряда, полностью сгорающего в пусковой трубе.

Необходимо было обеспечить продолжительность работы маршевого заряда двигателя, соизмеримую с полетным временем ракеты. Очень легкая ЗУР с притупленным обтекателем тепловой ГСН быстро тормозилась после окончания работы двигателя. С учетом требований по высокой маневренности ЗУР при наведении на цель пассивный участок ее полета мог использоваться только в минимальной мере. Для снижения аэродинамического сопротивления ракету выполнили в большом удлинении и малом диаметре - 76 мм. После длительной отработки удалось создать заряд смесевого топлива с увеличенной поверхностью горения за счет применения кратерной формы торца. Необходимая скорость горения (до 40 мм/с) достигалась за счет армирования заряда металлическими проволочками для ускоренного прогрева внутренних слоев топлива, обеспечивающего их быстрое воспламенение.

Для снижения массы аэродинамических рулей и рулевых машинок впервые в Советском Союзе была успешно применена одноканальная система управления самонаводящейся ЗУР. Аэродинамические рули на выполненной по схеме «утка» ЗУР были установлены только в одной плоскости, а трехмерное управление достигалось вращением ракеты при соответствующем преобразовании сигналов от тепловой ГСН к рулям. Для размещения ЗУР в пусковой трубе малого диаметра рули, утапливались в корпус ракеты, а четыре перьевых стабилизатора укладывались в пространстве за срезом сопла. При старте рули и стабилизаторы раскрывались пружинными устройствами.

Малогабаритная ЗУР оснащалась легкой боевой частью (1,17 кг), способной нанести существенный ущерб цели только при прямом попадании. При использовании тепловой ГСН с малой чувствительностью ракета наводилась вдогон, так что наиболее вероятным случаем становился подход к цели с малыми углами к ее поверхности. При соударении происходило быстрое разрушение ракеты. В этих условиях для эффективного поражения цели во взрывательном устройстве ЗУР впервые был использован импульсный высокочувствительный магнитоэлектрический регенератор, в схеме которого применялись полупроводниковый усилитель и реактивные контакты, обеспечивающие его своевременное действие при ударе по прочным преградам.

После государственных испытаний комплекса на Донгуз- ском полигоне ПЗРК «Стрела-2» в январе 1968 г. был принят на вооружение.

Переносной ЗРК «Стрела-2» (9К32) состоит из ЗУР 9М32, размещенной в пусковой трубе (транспортно-пусковом контейнере) 9П54 с пристыкованным к ней источником питания, и пускового механизма 9П53.

ЗУР состоит из следующих основных отсеков:

• тепловой ГСН, предназначенной для захвата цели до старта, слежения за ней и формирования команд для наведения ракеты на цель;

• рулевого отсека с аппаратурой управления полетом;

• боевой части осколочно-фугасно-кумулятивного действия проникающего типа с контактным взрывательным устройством, имеющим две ступени предохранения и механизм самоликвидации;.

• двухступенчатой двигательной установки, предназначенной для выброса ракеты из пусковой трубы, придания ей вращения, разгона до скорости 430-450 м/с и поддержания ее в полете.

Пусковая труба служит укупоркой для ракеты, обеспечивает прицеливание и пуск ЗУР. На пусковой трубе закреплены блок вращения гироскопа тепловой ГСН, механический прицел с лампочкой светового сигнала, информирующего о захвате цели головкой самонаведения, механизм бортового разъема, плечевой ремень для переноски и источник питания одноразового действия, обеспечивающий подготовку пуска и старт ракеты.

Пусковое устройство (блок автоматики) многоразового действия включает в себя электронный блок, механизм пуска, блокировок и сочленения с пусковой трубой, а также зуммер. Электронный блок необходим для раскрутки гироскопа тепловой ГСН, а также для выдачи информации о захвате цели ГСН посредством звучания зуммера и загорания лампочки.

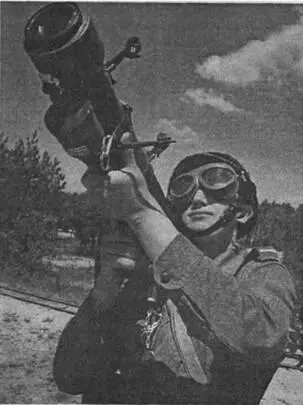

Боевая работа переносного ЗРК «Стрела-2» происходит следующим образом. После визуального обнаружения цели стрелок-зенитчик переводит комплекс в боевое положение и включает источник питания. После выхода головки самонаведения в рабочий режим и раскрутки ротора гироскопа (примерно 5 секунд) он прицеливается и при получении звуковой и световой информации о захвате тепловой ГСН цели начальным нажатием спускового крючка производит разарре- тирование гироскопа, в результате чего головка начинает отслеживать цель. Нажатием спускового крючка до отказа оператор производит пуск ракеты. При этом срабатывает выбрасывающий ракету двигатель, который выталкивает ее из трубы со скоростью до 30 м/с и сообщает требуемое вращение. После вылета из трубы на ракете раскрываются рули и стабилизаторы. Затем вырабатывается, сигнал для включения взрывательного устройства в рабочий режим, воспламеняется пиропредохранитель и снимается первая ступень предохранения взрывателя. Через 0.3 секунды после выброса ракеты запускается маршевый двигатель. Затем снимается вторая ступень предохранения взрывателя, после чего он находится в полностью взведенном состоянии.
