Цифровая буссоль и гиростабилизированная башня обеспечивают непрерывное слежение за целью во время движения машины. Бортовой компьютер постоянно нацеливает пусковую установку на выбранную цель, что позволяет сэкономить время на ее поиск и захват. Поворот башни и захват цели производятся автоматически при нажатии соответствующей кнопки на пульте монитора боевой обстановки командира машины.

Классификация цели и ее координаты, а также текущее состояние ракеты «Стингер» и данные головки самонаведения выводятся на комплексный прицел наводчика для подтверждения команды на пуск. Комплексный прицел имеет оптический, телевизионный и тепловизионный каналы.

Оборудование контроля, управления и связи ЗРК «Лайнбэкера» соединяется с коммуникационной сетью ПВО малой дальности при помощи портативного электронного терминала, в состав которого входят усовершенствованная система определения местонахождения и одноканальная радиостанция с системой кодирования сигнала.

«Брэдли лайнбэкер» вооружен 25-мм автоматической пушкой М242 «Бушмастер» со скорострельностью 200 выстр./ мин. С пушкой спарен 7,62-мм пулемет М240С. С каждой стороны пушки смонтированы четыре дымовых гранатомета М257.

При движении по шоссе М2А2 «Брэдли лайнбэкер» развивает максимальную скорость около 60 км/ч. При преодолении водных преград машина движется со скоростью 6,4 км/ч. Запас хода при движении по дороге превышает 400 км.

Машина аэротранспортабельна и может перебрасываться военно-транспортными самолетами С-141, С-5 и С-17.

В дальнейшем шасси и корпус «Брэдли» были использованы при разработке еще одного средства войскового ПВО - зенитного ракетно-артиллерийского комплекса малой даль

ности. Он вооружен двумя пусковыми установками - транспортными контейнерами на 8 зенитных управляемых ракет «Стингер» и 25-мм автоматической 6-ствольной пушкой «Гатлинг», в боекомплект которой входят 310 выстрелов. Скорострельность пушки составляет 1800 выстр./мин. Комплекс оснащен электронной системой управления огнем, РЛС обнаружения целей, инфракрасным, телевизионным прицелами и лазерным дальномером.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения, км:

максимальная 4,5

минимальная о,5

Высота поражения, км з,8

Длина ракеты, м 1 ,52

Диаметр ракеты, м 0,07

Размах крыльев ракеты, м 0,09

Максимальная скорость ракеты, М 2,2

Дальность стрельбы, км:

минимальная 0,2

максимальная , 4,5

Экипаж,человек 4

Масса шасси, т 29,9

Длина, м 6,55

Ширина, м з,61

Высота, м 2,97

Вооружение:

пусковая установка ЗУР «Стингер» 4 ЗУР FIM-92C

(плюс боезапас 8 ЗУР)

25-мм автоматическая пушка

М242 «Бушмастер» 300 выстрелов

(плюс боезапас 300 выстр.)

7,62 мм пулемет М240С 800 патронов

(плюс боезапас 2 800 патр.)

Максимальная скорость шасси, км/ч:

по шоссе 61,0

на плаву 6,4

Запас хода по шассе, км 400 Преодолеваемые препятствия, м:

высота стенки . 0,91

ширина рва 2,54

(УКРАИНА)

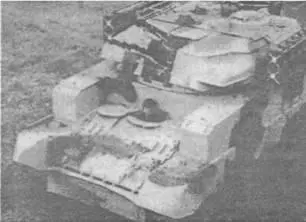

Самоходный зенитный ракетно-пушечный комплекс «Донец» разработан украинским государственным заводом им. Малышева и предназначается в основном для экспортных поставок.

Представляет собой боевую машину, созданную на базе основного боевого танка Т-80У, на шасси которого установлена усовершенствованная башня от российской ЗСУ «Шилка». Базой для самоходного ЗРПК «Донец» могут служить шасси российских танков Т-54/55, Т-62, Т-72, а также танков подобного типа китайского производства. «Донец» обладает более высокой проходимостью и значительно большей степенью защищенности по сравнению с легкобронированной «Шилкой».

По бокам башни ЗРПК «Донец» смонтированы транспортно-пусковые контейнеры с двумя зенитными ракетами «Стрела-10М», которые способны поражать воздушные цели, находящиеся на удалении 5000 м и высоте 3500 м.

Артиллерийская часть ЗРПК осталась без изменений: в башне установлен счетверенный 23-мм зенитный автомат водяного охлаждения АЗП-23М со скорострельностью 800-1000 выстрелов в минуту на ствол. Эффективная наклонная дальность стрельбы по воздушным целям - 2500 м. По сравнению с «Шилкой» боекомплект «Донца» увеличен вдвое и составляет 4000 выстрелов.

Несмотря на то что на крыше башни осталась антенна РЛС обнаружения и слежения, вместо старой системы управления огнем машина оснащена новой цифровой компьютерной системой, средствами передачи данных и системой навигации. Экипаж ЗРПК состоит из 3 человек.

Для увеличения внутреннего объема корпус шасси сделан более высоким по сравнению с танком Т-80У. Справа в корме корпуса установлена вспомогательная силовая установка, которая обеспечивает работу всех систем машины при заглушенном основном двигателе. На дорогах с твердым покрытием 35-тонный ЗРПК «Донец» развивает максимальную скорость 65 км/ч, а по пересеченной местности - до 40 км/ч

Батарея ЗРПК «Донец» может состоять из четырех или шести боевых машин и одной машины управления на том же шасси. На крыше машины управления смонтирована трехмерная РЛС, дающая полную картину воздушной обстановки и информацию о расположении других ЗРПК. Сведения о целях выводятся на мониторы экипажа и могут передаваться на расстояние 2500 м. Возможно получение целеуказания от других внешних источников.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения, км:

для пушечного вооружения, максимальная 2,5

для ракетного вооружения: по дальности 0,8-5

по высоте 0,025-3,5

Скорость, м/с:

полета ракеты, средняя 517

поражаемой цели 415

Вероятность поражения:

для ракетного вооружения 0,1-0,5

Суммарный темп стрельбы, выстр./мин до 400 0

Масса, кг:

ракеты 4 0

боевой части ракеты 3

Боекомплект:

23-мм патроны, шт. 4000

Масса ЗРПК, т 35,0

Скорость движения ЗСУ, км/ч:

по дороге до 65

по пересеченной местности до 4 0

(ФРАНЦИЯ)

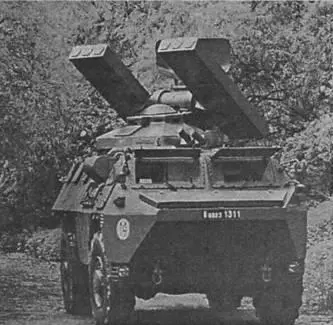

Переносной зенитный ракетный комплекс SATCP Mistral (Systeme Anti-aerien a Tres Courte Portee) может быть интегрирован с различными типами армейских шасси. После изучения шасси типа VAB и Panhard ERC (колесная формула 6x6) последнее было выбрано для принятия на вооружение французскими вооруженными силами. Однако по финансовым причинам проект был прекращен, хотя войсковые испытания завершились в 1990 г.

Башенная система с пусковыми установками SANTAL (Systeme Anti-aerien Autonome Leger) была спроектирована фирмой Hispano-Suiza и имеет с каждой стороны по три ракеты, готовых к немедленному применению. Имеется боезапас из шести ракет, размещаемый внутри шасси. Б передней части башенной системы монтируется импульсно-доплеровская РЛС Rodeo 2.
