Николай Василии - Зенитные ракетные комплексы

В ноябре 1988 г. на второй выставке вооружения AZIAN- DEX китайская корпорация CPMLEC представила комплекс противовоздушной обороны FM-80, размещаемый на двухосных прицепах, имеющий много общего с французским комплексом «Кроталь».

Комплекс «Кроталь» работоспособен в любых погодных условиях. Типовой взвод состоит из пункта боевого управления (ACU) и от двух до трех пусковых установок, в батарею

(дивизион) входит два взвода. Комплекс не может вести боевые действия в движении, но после остановки ему требуется менее 5 мин для приведения в боеготовое состояние.

Шасси имеет бронированный корпус. Место водителя располагается в передней его части, рабочие места операторов и все оборудование - по центру корпуса. Моторный отсек занимает тыльную часть. С правой стороны корпуса имеется выход, крышка люка поднимается вверх. Шасси оборудовано системой кондиционирования воздуха.

После обнаружения и захвата цели на сопровождение ракета может быть запущена через 6,5 с. Скорость уничтожаемых воздушных целей составляет до Ml,2, а высота полета - от 50 до 3000 м. Эффективная поверхность рассеивания воздушных целей должна составлять 1 м 2 . Вся информация в комплексах «серии 4000» передается от пункта боевого управления на пусковые установки по кабелю на расстояние до 800 м или по радиосвязи.

Пункт боевого управления осуществляет обзор воздушного пространства, обнаружение цели, опознавание ее государственной принадлежности и распознавание ее типа. Импульс- но-доплеровская РЛС обнаружения Mirador IV Е-диапазона монтируется сверху корпуса шасси, имеет скорость вращения 60 об./мин и способна обнаруживать низколетящие цели на дальности до 18,5 км, имеющие скорость полета в диапазоне от 35 до 400 м/с и высоту полета - от нескольких десятков до 4500 м. В состав оборудования пункта боевого управления входят: ЭВМ, работающая в режиме реального времени, панель с дисплеями и аппаратура связи, передающая в цифровом коде информацию на пусковые установки.

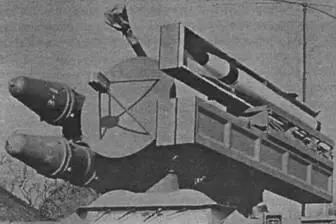

Пусковая установка: слева «Cactus» R-440, справа SAHV-3

Аналогичная ЭВМ устанавливается на пусковой установке и используется для вычисления данных по трассе цели и ее отображения на дисплеях. РЛС может обнаруживать до 30 целей с выделением 12 наиболее опасных из них для автоматического сопровождения.

Как только цель обнаружена, производится государственное опознавание ее принадлежности: информация, что цель - чужой самолет, отображается на дисплее. Данные о чужой цели с помощью аппаратуры связи передаются на одну из пусковых установок, где имеются боеготовые ракеты.

На пусковой установке смонтированы моноимпульсная РЛС наведения ракет с дальней границей зоны обнаружения до 17 км и 4 направляющие для ракет (по две с каждой стороны).

Пусковая установка имеет антенну с 10° диаграммой направленности для передачи команд наведения на ракету, аппаратурой измерения ошибки наведения ИК-системы слежения, блоком ТВ-системы слежения и наведения, оптической системой наблюдения, которая используется в сложной радиоэлектронной помеховой обстановке и при необходимости позволяет вести обзор пространства без радиоизлучения. Имеется цифровая ЭВМ, пульт оператора и аппаратура связи.

Все шасси объединяются с помощью радиолиний в своеобразную сеть, и возможна передача информации на пусковую установку не только с пункта боевого управления, но и с другой пусковой установки.

РЛС на пусковой установке может сопровождать одну цель и наводить на нее одновременно до двух ракет. Ракеты, стартующие с интервалом 2,5 с, захватываются лучом захвата с шириной диаграммы направленности 1,1°, формируемого РЛС наведения ракет.

Имеется также возможность наведения ракеты на цель с помощью ТВ-системы. Команды наведения ракеты на цель в этом случае передаются с помощью выносной системы.

На пусковом шасси нет боезапаса ракет, поэтому запасные ракеты перевозятся на специальном автомобиле и перезаряжание производится с помощью легкого крана. Хорошо тренированный расчет из трех человек способен осуществить перезаряжание 4 ракет за 2 мин.

Ракета R-440 весит 84 кг, общая длина составляет 2,89 м, размах крыльев - 0,54 м и диаметр - 0,15 м.

Ракета постоянно находится в транспортно-пусковом контейнере. Общий вес ракеты с ТПК составляет 100 кг. Осколочно- фугасная боевая часть направленного действия весом 15 кг находится в центральной части корпуса ракеты. Поражающий радиус разлета осколков составляет 8 м, а скорость разлета достигает 2,3 м/с. Боевая часть подрывается с помощью ИК неконтактного или дублирующего контактного взрывателя. С 1985 г. ракета комплекса «Кроталь» оснащена модернизированным взрывателем модели FPE фирмы Thomson-CSF.

Ракетный двигатель типа SNPE Lens Ш содержит 25,45 кг твердого топлива. Ракета достигает своей максимальной скорости 750 м/с за 2,8 с полета. Морской вариант комплекса «Кроталь» оснащается модифицированной ракетой R440N.

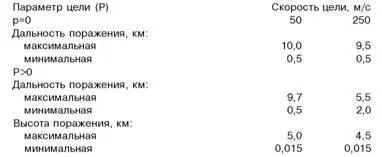

Для целей, имеющих эффективную поверхность рассеивания 1 м 2 , нулевой и ненулевой параметр, летящих со скоростями 50 м/с и 250 м/с соответственно, основные значения границ зоны поражения приведены ниже:

Вероятность поражения цели одной ракетой составляет 0,8 и возрастает до 0,96 при стрельбе по цели двумя ракетами.

Максимальная дальность, на которой комплекс «Кроталь» может уничтожать цели, имеющие малую радиальную скорость (например, вертолет), составляет 14,6 км.

ХАРАКТЕРИСТИКИ РАКЕТЫ ПО ПЕРЕГРУЗКЕ:

В начале 1987 г. испытывалась новая боевая часть для ракеты комплекса «Кроталь». В ней использовалась технология пространственно-временной конвергенции для создания области разлета осколков в виде пояса диаметром 40 см, образующегося на дальности 5-8 м от цели в зависимости от значения величины промаха ракеты. Осколочная часть имеет увеличенную пробивную мощь, позволяющую пробивать стальную пластину толщиной до 10 мм или вырывать большие по площади куски алюминиевой-обшивки цели.

В 1975 г. Саудовская Аравия заказала модернизированный вариант комплекса, способный размещаться на различных типах шасси, в частности на шасси АМХ-30. Система ПВО получила собственное наименование «Shahihe». Кроме того, Саудовская Аравия закупила и базовую версию комплекса «Кроталь», а в 1990 г. - и модернизированный вариант комплекса для защиты своих авиабаз.

На 1996 г. произведено около 275 комплексов (из них 25 морского базирования) и более 7000 ракет.
