Ракета MIM-72G на испытаниях показала возможность захвата на автоматическое сопровождение и уничтожение цели типа вертолет на дальностях свыше 9000 метров, захват на автосопровождение аэродинамических целей на дальностях 16 000 м и их уничтожение на дальностях 9000 метров. Также подтвердилось компьютерное моделирование возможности перехвата и уничтожения некоторых типов тактических баллистических ракет при захвате их на автосопровождение на дальностях около 22 км.

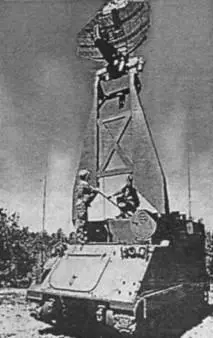

РЛС обнаружения системы управления

Производитель комплекса «Chaparral» (Lockheed Martin Aeronutronic) утверждает, что тем самым достигнута возможность борьбы со всеми возможными типами ИК-ловушек. Увеличена дальняя граница зоны поражения с помощью ГСН типа RSS. На 50% увеличена точность наведения на цель. Реальные стрельбы по целям типа вертолет на дальностях свыше 8000 метров и аэродинамическим целям на дальностях 12 000 метров выполнены успешно.

Производство комплекса завершено, но может быть возобновлено, если потребуют обстоятельства. Находится на вооружении Египта (50 ЗРК), Израиля (52), Колумбии (5), Марокко (37), Португалии (5), США (523), Тайваня (45), Туниса (26).

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАКЕТЫ MIM-72G

Дальность поражения, км:

максимальная по вертолету 8,0

максимальная по аэродинамической цели 9,0

минимальная 0,5

Высота поражения, км:

максимальная свыше 3,0

минимальная 0,015

Длина ракеты, м 2,91

Диаметр ракеты, м 0,12

Размах крыльев, м 0,63

Масса, кг:

ракеты 86,2

боевой части 12,6

Тип боевой части осколочно-фугасный с контактным взрывателем

Максимальная скорость ракеты, М свыше 1

Время перезаряжания, мин 5

Двигатель твердотопливный

Метод наведения ракеты пропорциональное сближение с пассивным ИК-самонаведением

(США)

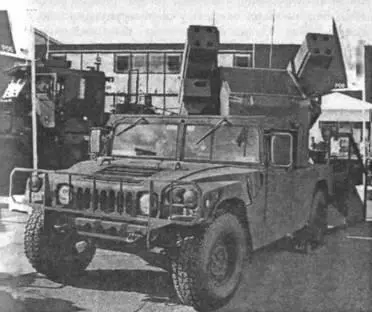

Самоходный зенитно-ракетный комплекс «Авенджер» («Avenger») предназначен для поражения воздушных целей на дальностях 0,5-5,5 км и на высотах 0,5-3,8 км на встречных курсах и вдогон.

Разработка комплекса была начата компанией Boeing Aerospace Company в начале 80-х годов. Время от момента формирования концепции построения системы до начала испытаний составило только 10 месяцев.

В мае 1984 г. были проведены первые три пуска по воздушным целям в различных условиях (в движении, ночью и в условиях дождя) и отмечено прямое попадание. Все пуски производили ранее нестрелявшие операторы.

В августе 1984 г. было произведено 178 пусков по подвижным и неподвижным целям в дневных и ночных условиях, в 171 из них было отмечено попадание.

В ноябре 1988 г. первые произведенные ЗРК были поставлены на боевое дежурство. Всего было произведено 1800 ЗРК • Авенджер».

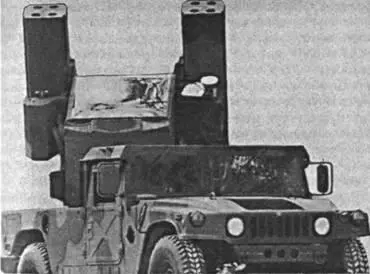

ЗРК представляет собой гиростабилизированную платформу, на которой установлены ЗУР «Стингер» в ТПК - 2 пакета по 4 штуки, оптические и тепловизионные средства обнаружения и сопровождения целей, лазерный дальномер, устройство опознавания типа AN/PPX-3B (от ПЗРК «Стингер»), системы управления и индикации, радиостанции AN/PRC-77 и AN/VRC-47 (в перспективе может устанавливаться система радиосвязи AN/VPvC-91 SINCGARS), 12,7-мм пулемет. Все оборудование, за исключением ракет в ТПК, тепловизионной, телевизионной камер и пулемета, размещено внутри кабины, где оборудовано рабочее место оператора. В контейнерах] могут размещаться ракеты «Стингер» любых модификаций, при этом никаких изменений в системе не требуется. Ракеты могут быть подняты на угол от -10 до +70°. Платформа PMS (Pedestal-Mounted Stinger) смонтирована на автомобиле повышенной проходимости типа М988 «Хаммер». PMS может быть установлена на других типах шасси, таких как Bv206, М548 и М113АЗ. «Авенджер» полностью авиатранспортабелен самолетом С-130 «Геркулес» или С-141В «Старлифтер». ЗРК на внешней подвеске могут нести вертолеты UH-60, СН-47, СН-46, СН-53.

Для армии США PMS использует зенитные ракеты «Стингер», но можно приспосабливать другие системы обнаружения и другие ракеты, включая неуправляемые ракеты HYDRA-70 или RBS-70 с лазерной системой наведения. «Авенджер» выполнен по модульной схеме, что позволяет применять другие системы обнаружения целей, в том числе и РАС обнаружения повышенной дальности.

Блок управления может вращаться на 180°, что позволяет оператору управлять стрельбой, находясь на месте пассажира. Блок управления может быть снят с машины и вынесен на расстояние до 50 м для обеспечения безопасности расчета.

PMS может поворачиваться по азимуту на 360°. Если требуется, PMS может быть демонтирована с HMMWV, а затем использоваться как автономная огневая единица в стационарном варианте. Для питания электрических узлов системы используется источник постоянного тока напряжением 24 В.

Оператор имеет большой прозрачный купол для визуального наблюдения за воздушной обстановкой, на котором он видит также и проекцию точки прицеливания. Точка прицеливания соответствует направлению поворота головки самонаведения ракеты и подтверждает оператору, что ГСН ракеты захватила цель, выбранную для обстрела.

Система обнаружения включает прицел оптического диапазона фирмы CAI, тепловизор Magnavox AN/VLR-1 (или IR-18), устройство автоматического сопровождения цели, лазерный дальномер, что позволяет обнаруживать, захватывать и автоматически сопровождать воздушные цели на требуемых дальностях. Тепловизор снабжен электрическим приводом и установлен слева ниже ракетного контейнера. Это автономная система, работающая в диапазоне волн от 8 до 12 мкм. Оператор сопровождает цель визуально, используя оптический прицел, или с помощью тепловизора при плохой погоде и ночью. Система способна автоматически сопровождать цель, определяя расстояние до цели, и производить обстрел в движении со скоростью до 35 км/ч.

Автоматическое сопровождение цели (AVT - automatic video tracker) обеспечивает модуль автоматического сопровождения, который определяет текущие ошибки рассогласования по азимуту и углу и разворачивает платформу в направлении на цель. Лазерный дальномер установлен на левой стороне под тепловизором. Измеренная дальность до цели обрабатывается электроникой системы управления «Авен- джера» и используется для автоматизированного пуска при вхождении цели в зону пуска. Метка разрешения на открытие стрельбы в виде специального символа появляется на дисплее тепловизора и оптического прицела. Это позволяет производить обстрел целей на максимальных дальностях. Поворотная платформа гиростабилизирована для сохранения направления ракетного контейнера независимо от перемещения машины.
